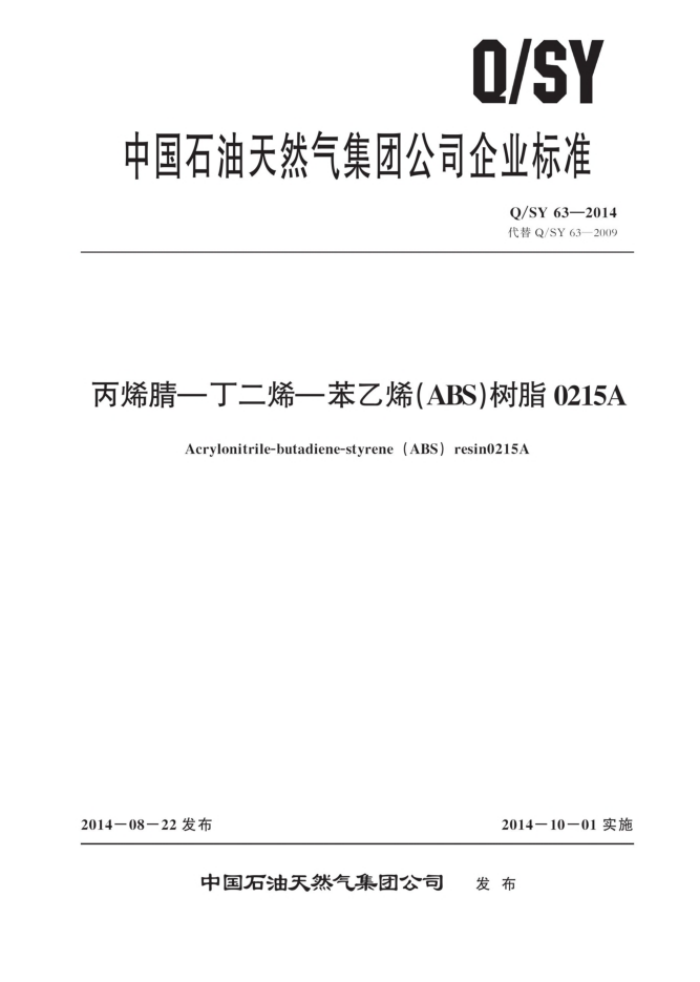

Q/SY
中国石油天然气集团公司企业标准
Q/SY63—2014 代替Q/SY63—2009
内烯一丁二烯一苯乙烯（ABS）树脂0215A
Acrylonitrile-butadiene-styrene (ABS) resin0215A
2014—08—22发布
2014-10-01实施
中国石油天然气集团公司 发布 Q/SY 63—2014
目 次
前言
1
范围 2 规范性引用文件 3 要求 试验方法
1
检验规则标识，包装，运输和贮存
5
6
附录A（资料性时录） ABS0215A部分性施技术指标及对度国家标准测试方法 Q/SY 632014
内丙烯晴一丁二烯一苯乙烯（ABS】树脂0215A
1范围
本标准规定了丙烯晴一丁二烯一举乙垛（AS）树脂的技术要求，取样，试腔方法，检验规则
及标志，包装，运输和贮存等要求，
本标准适用手以丙烯睛一苯乙烯共聚物为连续相：与以聚丁二烯和按一定数量的其他组分为分散相组成的ABS树脂。
本标准不适用于阻燃，增强或其他改性的ABS树脂。
2规范性引用文件
下到文件对手本文件的成用是必不可少的，凡是注日期的引用文件，仅注日期的版本适活用手本文
件。凡是不注目期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 1040.1—2006 塑料拉伸性能的测定第1部分总则（IS0527-1：1993：IDT） GB/T 1040. 22006 塑料 拉伸性能的测定 第2部分：模塑和拼塑塑料科的试验亲件ISO
5272:1993.IDT)
GB/T 1043. 12008 塑料 简支架冲击性能的测定 第1部分：非仪器化冲击试验 IS0179 1: 2000, IDT)
GB/T 16332000 热塑性塑料维卡软化温度 （VST）的测定 CidtIS0306:19943 GB/T 1843 2008 塑料 悬臂梁冲击强度的测定（ISO180：2000，IDT) GB/T 2547- 2008 塑料 取样方法 GB/T 2913- 1982 塑料 自度的试验方法 GB/T 2918 —1998 塑料 试样状态调节和试验的标准环境（idt1SO291：1997） GB/T 3398. 22008 塑料 硬度测定 第2部分：落氏硬度（ISO2039-2：1987.IDT） GB/T 36822000 热塑性塑料培体质量流动速率和熔体体积流动速率的测定（idtIS01133：
1997)
GB/T 8170 2008 数值修约规则与极限数值的表示和判定 GB/T 9341—2008 塑料 弯曲性能的测定（ISO178：2001，IDT） HG/T 3862—2006 塑料 黄色指数试验方法 SH/T 15412006 热塑性塑料颗粒外观试验方法 Q/SY1200.1 石油化工产品包装规范 第1部分：固体产品 ASTM D638: 2010 塑料 拉伸性能的标准试验方法 ASTM D790: 2010 非增强与增强塑料和电绝缘材料的挑性的标准试验方法
3要求
3.1 1ABS树脂产品为本色颗粒，无机械杂质。 3.2 ABS树脂技术指标应符合表1的要求。
- Q/SY 632014
表1 ABS树脂技术指标
牌号及技术指标
序号
现目
0215A ≤15 5 ≤10 18. 0 ~ 24. 0 2 45. ≥77. 0 ≥2350 ≥ 18. 0 ≥94. 0 ≥107 ≤32. 0 ≥55. 0
杂质
外观 大轻。g/kg
-
小。g/kg
熔体质量流动速率：g/10min 3 拉伸强度，MPa 害曲强度MPa fs 专曲弹性模量，MPa 6 悬肾案缺口冲击强度，kJ/m F 维卡软化温度，C 8 洛氏硬度 (R标尺)
黄色指数白度
色度注： 拉伸强度， 专由强度， 弯曲弹性模量和简支晕缺口冲击强度等4个项目采用国家标准所对应的技术指标，
9
李见附录A.
试验方法 4. 1 试样的干燥
将ABS村脂试样铺于糖瓷盘中，厚度不大于3cm：在80C±5C的鼓风烘箱中干燥2h以上。 4.2 试样制备
采用一次注塑成型， 制得试样应厚度均勾， 表面光滑平整，无气池，无杂质和机械损衡。注塑条件如下，
a 树脂熔体温度：220℃±10℃。 b) 注塑压力：最低注型压力×1.1。 c) 保压压力：注塑压力的70%～80%。 d) 模具温度：50℃±5℃。
4.3 试样的状态调节和试验环境
试样的状态调节按照GB/T2918一1998的规定进行，状态调节的条件为温度23C±2C， 相财靠度为50%±10%，调节时间至少16h以上。 试样应在GB/T2918一1998规定的标准环境进行试验，温度23℃±2℃， 相对湿度为50%±10% 4.4 杂质的测定 4. 4. 1 设备及用品 4. 4. 1. 1 热压机： 可控温在220℃±10℃， 带有冷却板 2 Q/SY 63-2014
4. 4.1.2 不锈钢板：尺寸约250mmx250mmX1mm，一面光，表面平整 4.4. 1.3 铅箱：宽250mm厚度约0.1mm。 .4. 2 压模条件
压模条件见表2。
表2 压模条件
项目温度. 压力kg/em 预热时间，min 热压时间：冷却时间，min
技术参数 220 ± 10 60~80 3 ~ 5 15 ~ 30
2
4.4.3 试验步
按以下步骤测定试样杂质： a 将热压机（见4.4.1.1） 温度设定到220℃， 通冷却水。并打开加热器开关：进行加热升温。
用一块干净纱布擦拭2块不锈铜板（见4.4.1.2）及铝箱片（见4.4.1.3）表面：使其表面无杂质。如果仍较脏，建议用酒精擦拭，
b 设备到220℃后，如图1所示放人约10g样品，将上违放置好的测样装置放人热压机两块
热板之间，然后在220℃下加热，预热3min~5min，达到规定的加热时间后，在规定压力下加压压制约15s~30s：
C d) 泄压，献上耐高温手套或用夹钳取出测样装置，在热压机冷却板上冷却2min以上。 e 从热压机冷却板上取下测样钢板。 门 取下铝箱片，可得到一个厚约0.3mm，1 直径大约200mm的膜片。
g) 清洁试样膜片表面， 在非阳光直射的自然光下，将试样膜片置手观测者能够清晰看清的距
高，目测观案整个试样膜片60s以上：红点用三角标记，杂质用围形标记 h 用标尺测量杂质的直径，并按照表3的规定，分别记录不同规格杂质的个数。
不锈钢板铝洁板试件铝简板不锈钢板
L
80800000888
图1 样品放置图
4.4.4 杂质的估算
试样的杂质为不同规格杂质个数与累加固素乘积之和，按公式（1）计算，杂质规格与累加固素对应表见表3。
3 Q/SY 63-2014
杂质-n"f
(1)
CHEBEERESRPETEEEPEREEESERERESEREREBEE
式中：
杂质的个数累加固素：
A
表3 杂质规格与累加固素对应表
累加固数厂
杂质的规格类别 0.1mm 以下 0. 11mm~0. 20mm 0.21mm-0.30mm 0. 31mm~0. 40mm
- 4
16 不合格 - 不合格
0.40mm 以上
红点钙染特或红线
注1：污案物或红线是指油污，本锈和焦制物等或2mm以上战段。 注2：累加国数是指以毫半为单位杂质直径（取上用的平方乘以1
4.5 大粒和小粒的测定
按照SH/T1541—2006的规定进行测定 4.6 增体质量流动速率的测定
按照GB/T3682一2000的规定进行测定，采用GB/T3682一2000附录A中条件U（温度： 220℃，负荷：10kg）. 4.7 拉伸强度的测定
按照ASTMD638：2010的规定进行测定，采用ASTMD638：2010中规定的I型试样，拉伸速度应为50mm/min 4.8 弯曲强度和弯曲弹性模量的测定
按照ASTMD790：2010的规定进行测定，采用以下试验条件：
试样尺寸应符合ASTMD790：2010中规定的100mm×25.0mm×3.20mm b) 压头半径采用ASTMD790：2010中规定的5mm±0.1mm。 c 支座跨度应符合ASTMD790：2010中规定的50mm±0.2mm。 d) 试验违度应符合ASTMD790：2010中规定的计算值，试验违度为1.3mm/min。
aJ
4.9 悬臂梁冲击强度的测定
按照GB/T1843一2008的规定进行测定，试样尺寸为63.5mmX12.7mmX6.4mm= 铁口应特合 GB/T1843—2008中的图3A型缺口。 4.10 维卡软化温度的测定
按照GB/T1633一2000中B50法的规定进行测定。
Q/SY 632014
4.11洛氏硬度的测定
按照GB/T3398.2一2008的规定进行测定：采用HR标尺。 4.12 塑料黄色指数的测定
接照HG/T3862一20H06的规定进行测定
4.13塑料白度的测定
按照GB/T2913一1982的规定进行测定。
5检验规则
5.1 出厂检验项目
表1中规定的所有项自均为出厂检验项目。在正常情说下，每周至少应对弯由强度和弯曲弹性模
量抽检一次。 5.2 组批与取样
以一个料仓的均匀产品为一批，按照GB/T2547一2008中有关规定进行取样。 5.3 判定规则和复橙规则 5.3.1 判定规则
ABS树脂0215A由生产厂的质量检验部门按照本标准规定的试验方法进行检验，按照GB/T 8170一2008中4.3.3修约值比较法和本标准技术要求，对检验结果作出判定，并提出证明。
产品出厂时，每批产品应附有产品质量检验单，产品质量检验单上应注明产品名称。牌号、批号。执行标准，并盖有质检专用章和检验员章。 5.3.2 复检规则
检验结果集若华项指标不荐合本标准要求时：声从商培量的包装单元中重新敢样对项自进行
验：以复检结果作为该批产品的质量判定依据。
6# 标识，包装，运输和贮存
6.1 1标志
ABS村脂0215A的标志按Q/SY1200.1的规定进行。 6.2 包装
ABS树脂0215A可采用内村薄膜的复合塑料编制袋或其他包装形式包装，包装材料应保证产品多次运输。码放。储存时不污染和泄漏：并能防溯。防尘。 6.3 运输
ABS树脂0215A为非危险品。在运输和装卸过程中严禁使用铁钧等锐利工具：切忌抛摔。运输工具应保持清洁。干媒并备有厢棚或苦布。运输时不应与砂土，碎金属。煤炭及玻璃等混合运装，不
5
