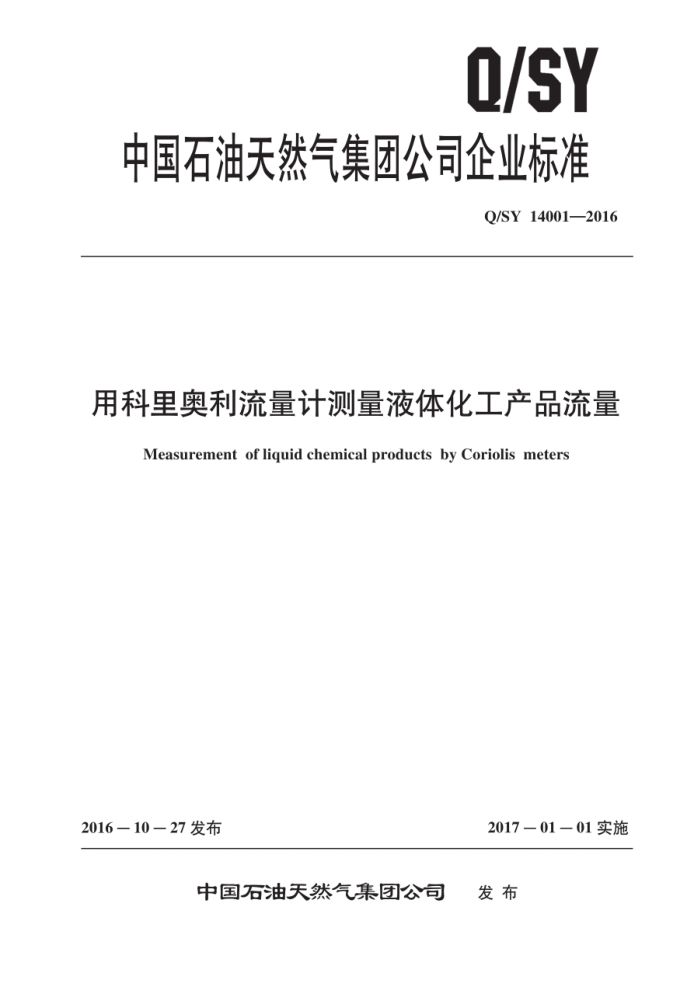

Q/SY
中国石油天然气集团公司企业标准
Q/SY 14001—2016
用科里奥利流量计测量液体化工产品流量
Measurement of liquid chemical products by Coriolis meters
2016—10—27发布
2017－01－01实施
发布
中国石油天然气集团公司 Q/SY14001—2016
目 次
前言
范围 2 规范性引用文件 3 质量流量计选型及配备 4. 质量流量计的安装、拆卸
1
质量流量计的检定质量流量计的应用附录A（规范性附录） 液体化工产品分类及装车，船损耗量附录B（规范性附录） 常见液体化工产品取样和密度测定试验方法附录C（资料性附录） 空气浮力修正计算示例参考文献
5
6
6
L
10 Q/SY14001—2016
前言
本标准按照GB/T1.1—2009《标准化工作导则 第1部分：标的结构和缩写》给出的规则起
草。
本标准由中国石油天然气集团公司标准化委员会计量专业标准化技术委员会提出并归口。 本标准起草单位：锦州石化分公司。兰州石化分公司、乌鲁木齐石化分公司。抚顺石化分公司。
大庆石化分公司。西北化工销售分公司。东北化工销售分公司。
本标准主要起草人：白守才，刘寒秋，吕刚、张都辉，张忠洋，杨培敏、宫健、巩雅婷。
1I Q/SY 14001—2016
用科里奥利流量计测量液体化工产品流量
1范围
本标准规定了用科里奥利流量计（以下简称质量流量计）测量液体化工产品流量时，质量流量计在选型，安装，检定，应用等方面的技术要求及操作方法
本标准适用于测量液体化工产品流量的科里奥利流量计的选型。安装、检定以及流量计量。本标准中液体化工产品是指常温、常压下为液态的化工产品。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件。仅注日期的版本适用于本文件。凡是不注日期的用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1884原油和液体石油产品密度实验室测定法（密度计法） GB/T2013液体石油化工产品密度测定法 GB/T 4472 化工产品密度，相对密度的测定 GB/T 4756 石油液体手工取样 GB/T8170数值修约规则与极限数值的表示和判定 JG1038—2008科里奥利质量流量计 SN/T2389.11—2012进出口商品容器计重规程 星第11部分：液体化工品岸上立式金属罐静态
计重
3质量流量计选型及配备 3.1质量流量计选型应考虑的因素 3.1.1计量性能
质量流量计的准确度等级在测量范围内应不低于0.2级，重复性应不低于准确度等级的1/2。 3.1.2工艺条件
工艺条件应考虑： a）被测流体的名称，特性（腐蚀性。黏稠度。磨损性等） b）根据工艺管道尺寸、工艺流量（正常流量，最大流量、最小流量），合理选择质量流量计口
径，质量流量计计量能力应与实际工艺流量范围相匹配：同时质量流量计压力损失满足工艺允许压降。
c）工作压力（最大。最小工作压力）工作温度（最高温度，最低温度）。 d）供电方式。通信方式。 e）环境条件（温度。湿度，风霜雨雪等防护）。
I Q/SY14001—2016
3.1.3安全与防爆
质量流量计应用在易燃易爆场所时，传感器、变送器和流量计算机的防爆性必须满足现场安全防爆等级的要求。 3.2质量流量计的工艺配备要求
3.2.1如果用一台质量流量计不满足流量范围和压降计量要求时，应选用多台流量计并联安装 3.2.2为了防止管路中气相对测量结果的影响，必要时，应在科里奥利流量计量系统中配备消气器。 3.2.3在流量计人出口处应保持足够的压力，质量流量计的最小背压应按公式（1）进行计算：
P=2Ap1.25p
(1)
式中： P——最小背压（表压），Pa； Ap一最大工作流量下流量计的压降，Pa： P。—液体在工作温度下的饱和蒸气压（绝压），Pa。
3.2.4现场质量流量计工艺设计时，宜满足在线检定要求。如有非计量旁通，应有防止泄漏的措施。 3.2.5图1是科里奥利质量流量计系统示意图。
6 7
(P) DP D
sJ
T/W
区
5
1一隔断阀：2一过滤器或消气器（可选）：3一压力测量仪表（可选）：4一科里奥利流量计： 5一带有隔断放泄阀或盲板的流量计旁通（可选）：6一温度测量仪表：7一压力测量仪表：
8一测温插孔（可选）9一密度测量或检查点10一人工取样点或带有探头的自动采样器（可选）
11一检定接头及隔断阀12一用于检定和调零的隔断阀：13一控制阀（根据需要选），14一止回阀（根据需要选）注：系统中所有可能被隔离的管线应有泄压的措施。
图1科里奥利质量流量计系统示意图
4质量流量计的安装、拆卸 4.1质量流量计传感器安装位置的选择 4.1.1质量流量计传感器位置应处于管线较低点，以保证流体流动和静止的状态下，测量管中能完全充满流体。并且应留有足够的空间，用于维护传感器，变送器或读取显示数据。 4.1.2质量流量计传感器要尽量使它远离振动源，脉动源和磁场，如泵，压缩机，电动机和变电站等。 4.1.3 传感器不能安装在工艺管线的胀节附近，还应注意工艺管线由于温度变化引起的伸缩和变形。
2 Q/SY 14001—2016
4.2质量流量计传感器安装要求
4.2.1应按生产供应商的说明书和建议正确安装质量流量计传感器，并注意传感器的进出口管线法兰与传感器的对中及传感器的安装方式（垂直或水平向下安装）。 4.2.2在传感器两边工艺法兰附近安装稳固支撑，固定管线。 4.2.3在施工阶段，应用一段长度等于传感器的短管来代替质量流量计进行工艺管线的对中。管线投人使用前应先吹扫，待管线吹扫合格后再安装质量流量计 4.2.4在实际应用中，若需要以并联方式安装多台流量计时，应考虑传感器产生的振动可能会相互干扰（串扰）。可通过调整管线。隔离阀或支撑，以隔离或减弱这种振动，也可通过调整传感器的振动频率，以减小相邻流量计之间发生的机械干扰。
4.3拆卸过程中的注意事项 4.3.1拆卸前需对设备进行断电，拆卸表头，并做好各个接线标记，做好接线口防水封堵 4.3.2拆卸前做好质量流量计下部垫衬、上部吊挂的稳固可靠，确保螺栓拆卸后设备能缓慢平稳落地。 4.3.3在拆卸前后应保存和确认流量计数据和参数。
5质量流量计的检定
5.1质量流量计应由地市级及以上法定计量技术机构、国家专业计量站或地市级及以上政府计量行政部门授权的计量技术机构（含专项授权机构）检定。 5.2应优先选用在线检定方式，不具备在线检定条件的可以采用离线检定方式，检定执行 JJG1038—2008 5.3质量流量计的检定证书的信息应满足检定规程的要求，并宜附有常用流量的流量计系数。
6质量流量计的应用 6.1质量流量计调零 6.1.1经检定合格的质量流量计在投用前，供需双方应对储存的零点值进行确认：必要时进行调零 6.1.2质量流量计调零应在安装现场进行，流量传感器排尽气体，充满待测流体后，在接近工作温度的条件下调零 6.1.3典型的调零过程如下：
a）如果有旁通阀，则打开旁通阀。 b）先关闭下游的隔断阀，再关闭上游阀。切断流过传感器的液流。保证密封良好。 C）按流量计使用说明调零。 d）调零完毕要及时恢复工艺流程。
6.1.4供需双方对使用中的质量流量计每季度至少进行一次零点确认或调零，并对零点数据做好记录。如零点示值变化超过零点漂移限值，应对质量流量计进行检定，零点漂移限值由现场使用者确定。 6.2使用中注意事项 6.2.1应对质量流量计进行巡回检查，检查内容至少应包括：介质是否泄漏。流量计两侧管线支撑稳 Q/SY14001—2016
表1 不同密度范围空气浮力修正值
序号 1 2 3 4
标准密度p，kg/m
空气浮力修正值p，kg/m
1.2 1.1 1.0 0.9
≤ 465.9 466.0 ~ 1129.7 1129.8 1793.5 1793.6- 2457.3
6.6.1.2 空气浮力修正计算示例参见附录C。 6.6.2 交接量修正 6.6.2.1 最终交接量应考虑装车。船损耗量的影响并予以修正，损耗量的确定见表A.2。 6.6.2.2 质量流量计出口工艺管线产品存量状态在交接计量前发生变化时。应确认变化方向和变化量，并在最终交接量中扣除或增加变化量。 6.7 数值修约
质量流量计累积质量值读数修约到0.001t，数值修约按GB/T8170的要求执行。
