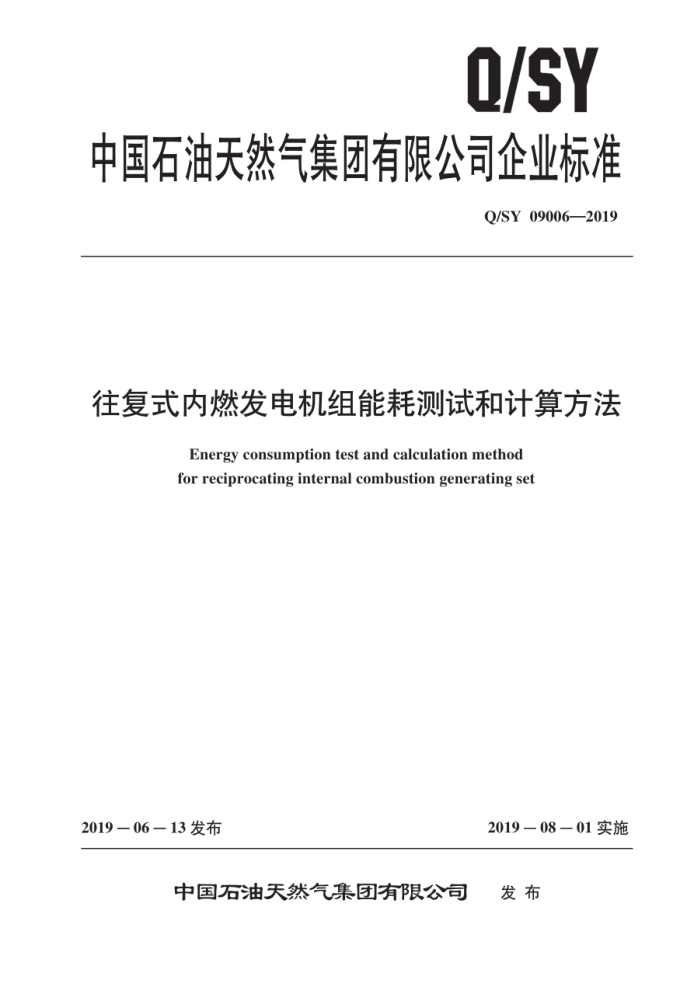

Q/SY
中国石油天然气集团有限公司企业标准
Q/SY 090062019
往复式内燃发电机组能耗测试和计算方法
Energy consumption test and calculation method for reciprocating internal combustion generating set
2019－06－13发布
2019－08－01实施
发布
中国石油天然气集团有限公司 Q/SY09006—2019
目 次
前言
范围 2 规范性引用文件 3 术语和定义
一般要求 5 测试方法计算方法
4
门
6
测试报告附录A（资料性附录） 燃油发电机组测试数据记录表附录B（资料性附录） 燃气发电机组能耗测试记录表
T
2 Q/SY09006—2019
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草本标准由中国石油天然气集团有限公司标准化委员会节能节水专业标准化技术委员会提出并归口。 本标准起草单位：管道分公司，中油国际管道公司、西部管道分公司、北京天然气管道公司，川
庆钻探工程公司、大庆油田公司。
本标准主要起草人：刘国豪。王华青，姜进田，向奕帆。潘腾。蔡婷。丁媛。张健。王宏明。 蒲镇东。龙啸、唐煌、王乾坤、侯光祥、赵乾坤，齐迎峰、李东阳、赵洪建、杨杨。 Q/SY 09006—2019
往复式内燃发电机组能耗测试和计算方法
1范围
本标准规定了往复式内燃发电机组能耗的测试方法和计算方法。 本标准适用于油气田。油气管道。钻探等领域的以柴油或天然气为燃料的往复式内燃发电机组的
能耗测试与计算。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的「用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T384石油产品热值测定法 GB/T4756石油液体手工取样法 GB/T11062天然气发热量。密度。相对密度和沃泊指数的计算方法 GB/T13609 天然气取样导则 Q/SY 09578 节能监测报告编写规范 Q/SY14212 能源计量器具配备规范 Q/SY1759.2 工程技术业务计量器具配备规范第2部分：钻井 Q/SY1812 天然气与管道业务计量器具配备规范
3术语和定义
下列术语和定义适用于本文件。
3.1
发电机组 generator 由以柴油或天然气为燃料的往复式内燃发动机。交流发电机，控制装置和辅助设备组成的整套装置。
3.2
发电气耗 natural gas consumption of generating set 发电机组每单位功率和单位时间内所消耗的天然气，单位为立方米"）每千瓦时【m/（kW-h)】。
3.3
发电油耗diesel oil consumption of generating set 发电机组每单位功率和单位时间内所消耗的燃油。单位为千克每千瓦时［kg/（kWh)]。
3.4
发电机组热耗specific heat consumption of generating set 发电机组每单位功率和单位时间内所消耗的燃料以低位发热量计的热量，单位为千焦（或兆焦）
1）本标准中所指立方米均为标准立方米。标准状态是101.325kPa和20℃（或293.15K）。
1 Q/SY 09006—2019
每千瓦时【kJ/（kw·h）或MJ/（kW-h)]。
4一般要求
4.1人员
测试人员应经培训后，符合规定的上岗条件。
4.2 仪器设备
用于测试的仪器设备应定期进行检定或校准，在检定期内且合格，
4.3测试工况
长期运行的发电机组应在生产正常，设备运行工况稳定条件下进行测试。备用发电机组应在设备正常运行后进行测试。 4.4 测试方案
应首先对被测设备进行调查，了解设备和站场（或井队）的生产工艺流程，收集与测试计算相关的原始资料，结合具体情况制订测试方案。测试方案应至少包括
a）测试任务和要求： b）测试项目与概况： c）测点布置与测试仪器： d）测试进度安排。测试人员分工： e）被测单位配合的工作，HSE要求： f）测试数据记录表格。 测试机构应提前将测试方案提交相关单位，确认后方可进行测试。
4.5 协调配合
被测单位应提前做好各项协调。配合工作，包括但不限于： a）保证被测设备正常运行； b）负荷调节满足测试要求： c）测点位置选取与拆装恢复： d）基础资料提供等。
5测试方法 5.1 检查项目。测试参数及仪器设备 5.1.1 检查项目
测试前，应检查如下项目并记录： a）机组的设备档案（包括出厂数据。铭牌参数）及近三年运维记录是否齐全： b）天然气组分、柴油标号 c）能源计量器具是否符合Q/SY14212、Q/SY1759.2、Q/SY1812的配备要求： d）在线仪表是否进行检定或校准，是否正常运行。
2 Q/SY09006—2019
5.1.2测试参数及仪器设备
测试参数与相关仪器设备等级不低于表1的要求。
表1发电机组测试参数与仪器设备要求
序号 1 2 3 4 5n 6 7 8 9 10 11
测试参数燃料气消耗量燃料油消耗量发电机发电量空燃比 02含量 CO含量 NO.含量 SO含量环境温度大气压力测试时间
准确度等级 1.5级 1.5级 1.5级 ±0.1A/F ± 0.2% ± 5% ± 5%
仪器设备名称气体流量计液体流量计电能综合测试仪空燃比测试仪烟气分析仪烟气分析仪
烟气分析仪烟气分析仪温度计标准大气压力表
± 5% ±1C 0.25级 ±0.1s
秒表
5.2 测试要求与各项参数测试方法 5.2.1 测试要求 5.2.1.1 测试工况应在发电机组正常生产时，连续稳定运行30min以上。 5.2.1.2实际测试时间宜不少于1h，取数时间间隔为20mim，每项参数记录2组，取算术平均值，燃料消耗量和发电参数烟气组分应同步测试。 5.2.1.3燃油发电机组记录表的格式和内容参见附录A，燃气发电机组记录表的格式和内容参见附录B 5.2.2 各项参数测试方法 5.2.2.1 燃料消耗量
设备燃料调压撬或机组自带流量计时宜优先使用现场流量计：现场无流量计时，应使用便携式流量计测试燃料消耗量。 5.2.2.2发电量
发电电压等级低于1kV时，在母线电流排上用电能综合测试仪测试。变压后电压等级高于或等于1kV时，应在二次侧CT，PT接线端子上测试。 5.2.2.3 燃料组分、发热值
现场有仪表时，宜优先使用现场仪表采集的燃料组分并计算发热值现场无仪表时，燃料气按照GB/T13609取样，按照GB/T11062分析计算组分和热值燃料油
按照GB/T4756取样，按照GB/T384分析。 Q/SY09006—2019
5.2.2.4空燃比
使用空燃比测试仪在烟气取样孔处测试。 5.2.2.5 排烟温度、烟气组分
烟气取样孔宜在内燃机最后一级尾部受热面后1m以内的烟道中心位置处，用烟气分析仪测试烟气组分和排烟温度。 5.2.2.6环境温度
温度计静置在阴凉，避风处10min，稳定后读取数据。 5.2.2.7 大气压力
大气压力表水平放置在测试现场读取。
6计算方法
6.1计算基准
计算基准如下： a）基准温度：环境温度： b）基准压力：当地大气压力。
6.2发电机组燃油（气）消耗率 6.2.1 发电机组发电气耗
发电机组发电气耗按公式（1）计算：
Gu W
Iu =
.(1)
式中：
机组在t时间内的发电气耗，单位为立方米每千瓦时【m/（kwh力：
G一一机组在t时间内的天然气消耗量，单位为立方米（m）： W一机组在t时间内的实际发电量，单位为千瓦时（kW·h）。
6.2.2 发电机组发电油耗
发电机组发电油耗按公式（2）计算：
G.
On=W.
(2)
式中： Or 机组在t时间内的发电油耗，单位为千克每千瓦时［kg/（kW·h)］ G. 机组在t时间内的燃油消耗量，单位为千克（kg）： W- 机组在1时间内的实际发电量，单位为千瓦时（kW·h）。
