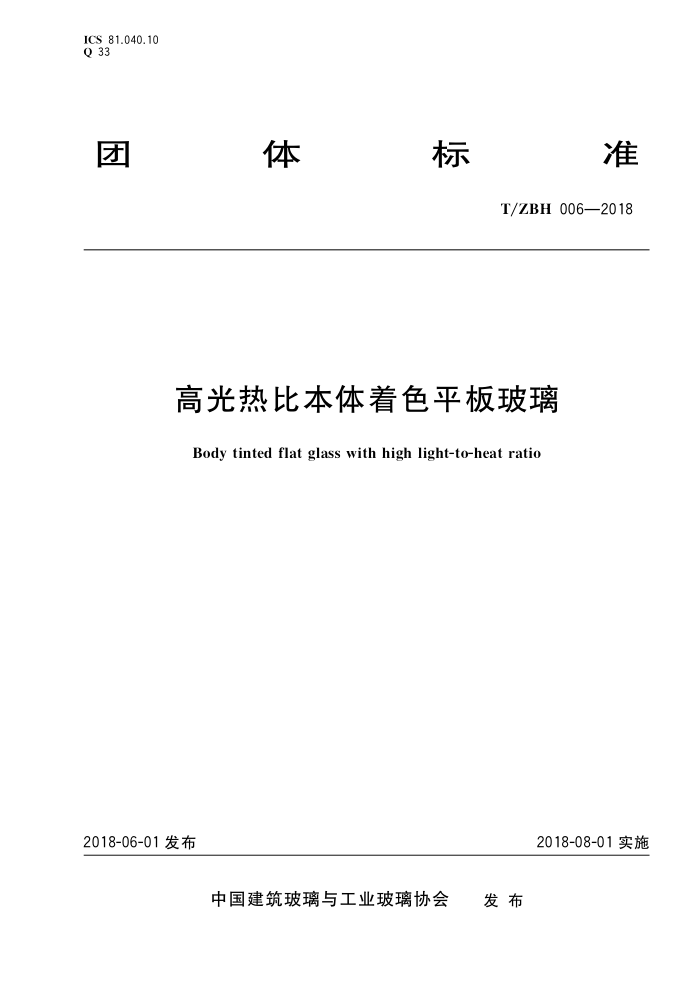

ICS 81.040.10 Q 33
体
标
准
团
T/ZBH 006—2018
高光热比本体着色平板玻璃
Body tinted flat glass with high light-to-heat ratio
2018-06-01发布
2018-08-01实施
发布
中国建筑玻璃与工业玻璃协会 T/ZBH 006—2018
前言
本标准按照GB/T1.1一2009给出的规则起草本标准由中国建筑玻璃与工业玻璃协会提出并归口。 本标准负责起草单位：云南滇凯节能科技有限公司、南京安达玻璃技术有限公司本标准参加起草单位：清远南玻节能新材料有限公司。 本标准主要起草人：李凌、王蕾、安永峰、张佰恒、李会、许武毅、嵇书伟、张喆民、刘红刚、杨志猛、
陶侯、刘国东、刘耀文。
1 T/ZBH006—2018
高光热比本体着色平板玻璃
1范围
本标准规定了高光热比本体着色平板玻璃的术语和定义、分类、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于高光热比本体着色平板玻璃。
规范性引用文件
n
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2680建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定
GB11614平板玻璃 GB 11942 彩色建筑材料色度测量方法
术语和定义
3
下列术语和定义适用于本文件。
3.1
高光热比本体着色平板玻璃 body tinted flat glass with high light-to-heat ratio 在生产过程中，通过调整原料配方，形成的具有较高可见光透射比、较低的太阳光红外热能直接透
射比的本体着色平板玻璃。
分类
4
按外观质量要求分为：普通级高光热比本体着色平板玻璃和优质加工级高光热比本体着色平板玻璃。
5要求
5.1 高光热比本体着色平板玻璃要求与检验方法对应条款见表1。
其中尺寸偏差、对角线差、厚度偏差、厚薄差、外观质量和弯曲度为强制性要求。
表1要求与检验方法对应条款
要求项目
要求 5.2 5.3
检验方法 6.1 6.1
尺寸偏差对角线差
1 T/ZBH 006—2018
表1(续)
要求 5.4 5.5 5.5 5.5 5.5 5.5 5.6 5.7 5.8 5.9 5.10
要求项目
检验方法 6.1 6.1 6.1 6.1 6.1 6.1 6.1 6.2 6.3 6.4 6.5
厚度偏差和厚薄差
点状缺陷点状缺陷密集度线道、划伤、裂纹
外观质品量 光学变形
断面缺陷
弯曲度光热比颜色均匀性可见光透射比太阳光红外热能直接透射比
5.2 尺寸偏差
玻璃应切裁成矩形，其长度和宽度的尺寸偏差应不超过表2规定
表2尺寸偏差
单位为毫米
尺寸偏差
厚度D 2≤D≤6 6 边长≤3000
边长>3000
±2 +2,3 ±3 ±5
±3 +3,4 ±4 ±5
5.3 对角线差
高光热比本体着色平板玻璃对角线差应不大于其平均长度的0.2%。
5.4 厚度偏差和薄厚差
5.4.1 高光热比本体着色平板玻璃厚度按公称厚度分为2mm、3mm、4mm、5mm、6mm、8mm、 10mm、12mm、15mm、19mm22mm、25mm。 5.4.2 2高光热比本体着色平板玻璃厚度偏差和厚薄差应不超过表3的规定
表3 厚度偏差和厚薄差
单位为毫米
厚度D 2≤D<3
厚度偏差 ±0.10
厚薄差 0.10
2 T/ZBH 006—2018
表3(续) 厚度偏差 ±0.15 ±0.20 ±0.30 ±0.50 ±1.00
单位为毫米
厚薄差 0.15 0.20 0.30 0.50 1.00
厚度D 3≤D<5 5≤D<8 8≤D≤12 12 5.5 外观质量 5.5.1 普通级高光热比本体着色平板玻璃外观质量应符合表4的规定
表4 普通级高光热比本体着色平板玻璃外观质量
缺陷种类
要求
尺寸(L)/mm 0.3≤L≤0.5 0.51.5
允许个数限度
2×S 1×s 0.2×S 0
点状缺陷"
点状缺陷密集度 尺寸≥0.3mm的点状缺陷最小间距不小于300mm
线道裂纹划伤
不允许不允许
允许范围
允许条数限度
2×S 本体着色平板玻璃
宽≤0.2mm，长≤40mm
厚度（D)/mm 2≤D≤3 3 ≥45° ≥45° ≥50° ≥45°
光学变形
D>12
断面缺陷注：S是以平方米为单位的玻璃板面积数值，保留小数点后两位点状缺陷中不允许有光畸变点，
公称厚度不超过8mm时，不超过玻璃板的厚度；8mm以上时，不超过8mm
5.5.2 优质加工级高光热比本体着色平板玻璃外观质量应符合表5的规定
3
