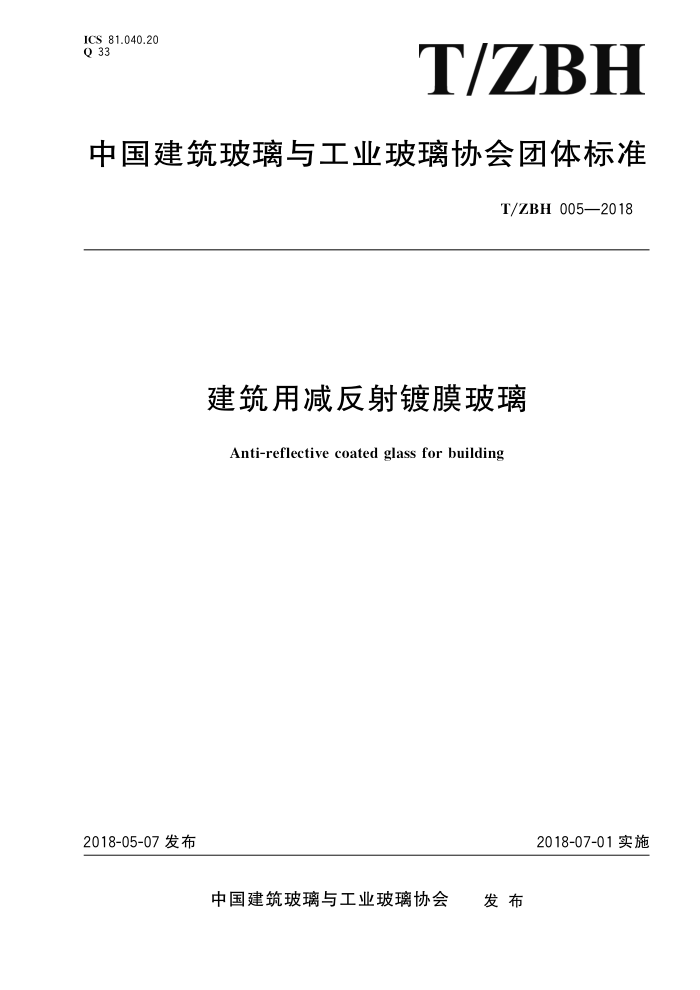

ICS 81.040.20 Q 33
T/ZBH
中国建筑玻璃与工业玻璃协会团体标准
T/ZBH 005—2018
建筑用减反射镀膜玻璃
Anti-reflective coated glass for building
2018-05-07发布
2018-07-01实施
发布
中国建筑玻璃与工业玻璃协会 T/ZBH 005—2018
前言
本标准按照GB/T1.1一2009给出的规则起草本标准由中国建筑玻璃与工业玻璃协会提出并归口。 本标准负责起草单位：中国南玻集团股份有限公司、株洲旗滨集团股份有限公司、揭阳市宏光镀膜
玻璃有限公司
本标准参加起草单位：北京冠华东方玻璃科技有限公司、台玻天津玻璃有限公司、河北冠靶科技有限公司、安之奇科技（北京)有限公司。
本标准起草人：曾裕斌、张佰恒、李会、黄成德、白振中、曾小绵、魏佳坤、林改、王跃翔、赵新臣、 温艳玲、杨安敏、刘国东、林庆中
1 T/ZBH005—2018
建筑用减反射镀膜玻璃
1范围
本标准规定了建筑用减反射镀膜玻璃的术语和定义、分类、要求、试验方法、检验规则及标志、包装、 运输和贮存。
本标准适用于建筑用减反射镀膜玻璃，装饰用途的减反射镀膜玻璃可参照此标准
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1771色漆和清漆耐中性盐雾性能的测定 GB/T 2410 透明塑料透光率和雾度的测定 GB/T 2680 建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有
关窗玻璃参数的测定
GB/T2828.1 计数抽样检验程序第1部分按接收质量限（AQL)检索的逐批检验抽样计划 GB/T 5137.1 汽车安全玻璃试验方法第1部分：力学性能试验 GB/T 6382.1 平板玻璃集装器具架式集装器具及其试验方法 GB/T 6382.2 平板玻璃集装器具箱式集装器具及其试验方法 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 9056 金属直尺 GB/T 9266 建筑涂料 涂层耐洗刷性的测定 GB 11614 平板玻璃 GB/T 11942 彩色建筑材料色度测量方法 GB 15763.2 建筑用安全玻璃第2部分：钢化玻璃 GB/T18915.1 镀膜玻璃第1部分：阳光控制镀膜玻璃 JC/T513 平板玻璃木箱包装 JB/T2369 读数显微镜
3 术语和定义
下列术语和定义适用于本标准。
3.1
建筑用减反射镀膜玻璃 anti-reflective coated glass for buildings 表面镀有降低可见光反射比膜层的透明玻璃制品。
3.2
单面减反射镀膜玻璃 single side anti-reflective coated glass 单个表面镀有膜层的减反射镀膜玻璃。
1 T/ZBH005—2018
3.3
双面减反射镀膜玻璃doublesidesanti-reflectivecoatedglass 两表面均镀有膜层的减反射镀膜玻璃。
4分类
4.1 减反射镀膜玻璃分为单面减反射镀膜玻璃和双面减反射镀膜玻璃。 4.2 减反射镀膜玻璃按其是否进行热处理或热处理种类进行分类：
a） 非钢化减反射镀膜玻璃：镀膜前后，未进行钢化或半钢化处理； b) 钢化减反射镀膜玻璃：镀膜后进行钢化加工或在钢化玻璃上镀膜； c) 半钢化减反射镀膜玻璃：镀膜后进行半钢化加工或在半钢化玻璃上镀膜。
5要求
5.1 尺寸及允许偏差
5.1.1非钢化减反射镀膜玻璃尺寸允许偏差、厚度允许偏差、弯曲度、对角线差应符合GB11614的规定。 5.1.2钢化减反射镀膜玻璃与半钢化减反射镀膜玻璃尺寸允许偏差、厚度允许偏差、弯曲度、对角线差应符合GB15763.2的规定。 5.2 外观质量
减反射镀膜玻璃膜层的外观质量应符合表1的规定
表1 减反射镀膜玻璃膜层的外观质量
要求
缺陷名称
说明
单面减反射镀膜玻璃
双面减反射镀膜玻璃不允许集中中部允许个数：3.0×S个，且任意两缺陷之间的距离大于 300 mm。 边部：不允许集中中部：不允许。 边部允许个数：1.0×S个不允许中部：不允许。 边部允许个数：3.0×S个不允许不允许不允许
直径<0.5mm
不允许集中中部允许个数：2.0×S个，且任意两缺陷之间的距离大于300mm。 边部：不允许集中
0.5≤直径<1.2mm
针孔
中部：不允许。 边部允许个数：1.0×S个不允许中部：不允许。 边部允许个数：2.0×S个不允许不允许不允许
1.2≤直径<2.5mm
直径>2.5mm
1.0≤直径≤2.5mm
斑点
直径>2.5mm
斑纹 目视可见
目视可见
暗道
膜面划伤 宽度≥0.1mm
不允许
不允许
或长度>60mm
2 T/ZBH005—2018
表1(续)
要求
缺陷名称
说明
单面减反射镀膜玻璃
双面减反射镀膜玻璃允许条数，3.0×S个不允许
宽度≤0.2、长度≤60mm 允许条数，2.0×S个宽度>0.2或长度>60mm 不允许
玻璃面划伤
注1：集中是指在$100mm面积内不超过20个。 注2：S是以平方米为单位的玻璃面积，保留小数点后两位注3：允许个数及允许条数为各系数与S相乘所得的数值，按GB/T8170修约至整数，注4：玻璃的边部是指距边5%边长的区域，其他部分为中部。如图1所示。
%90H
边部区域
W的5%
中部区域
玻璃边
W
说明： W 板面宽度； H—--版面高度。
图1减反射镀膜玻璃外观质量检验区域划分
5.3 3光学性能
可见光反射比和雾度应符合表2的要求。
表2光学性能参数表
项目可见光反射比/%
单面减反射镀膜玻璃
双面减反射镀膜玻璃
N5 M1
≤2 ≤1.5
雾度/%
5.4 颜色均匀性
减反射镀膜玻璃的颜色均匀，反射色色差不得大于4.5。
3
