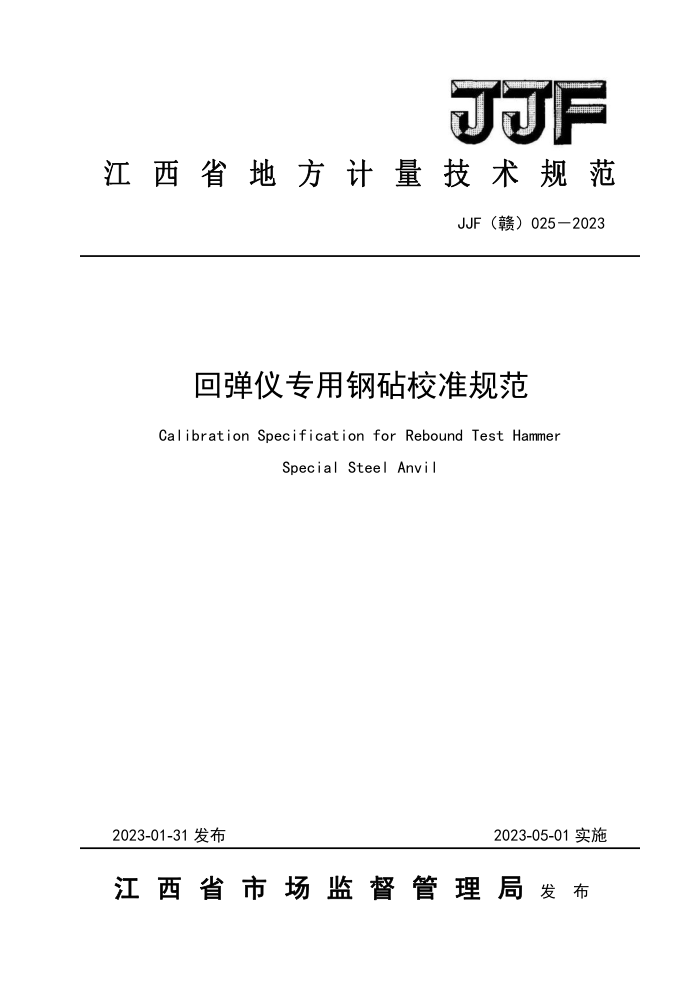

JJF
江西省地方计量技术规范
JJF（赣）025—2023
回弹仪专用钢砧校准规范 Calibration Specification for Rebound Test Hammer
Special Steel Anvil
2023-05-01实施
2023-01-31发布
江西省市场监督管理局发布 JJF（赣）025—2023
回弹仪专用钢砧校准规范 CalibrationSpecificationfor Rebound Test Hammer Special Steel Anvil
JJF（赣）025—2023
归口单位：江西省市场监督管理局
主要起草单位：江西省交通工程质量监督站试验检测中心
江西省检验检测认证总院计量科学研究院
本规范委托江西省交通工程质量监督站试验检测中心负责解释 JJF（赣）025—2023
本规范主要起草人：
朱木锋（江西省交通工程质量监督站试验检测中心）朱军（江西省交通工程质量监督站试验检测中心）王博宇（江西省检验检测认证总院计量科学研究院）谭显峰（江西省交通工程质量监督站试验检测中心）
参与起草人：
王磊（江西省交通工程质量监督站试验检测中心）陈斌（江西省交通工程质量监督站试验检测中心）刘裕（江西省交通工程质量监督站试验检测中心） JJF（赣）025—2023
目录
引言 1范围 2引用文件. 3概述， 4计量特性 5校准条件. 6校准项目和校准方法， 7校准结果表达 8复校时间间隔附录A钢砧校准原始记录表参考格式，附录B钢砧校准证书内页格式附录C钢砧冲击面硬度测量结果的不确定度评定示例. 附录D钢砧质量测量结果的不确定度评定示例附录E钢砧砧芯直径测量结果的不确定度评定示例
II
2
2
3
3
5
6
8 10 12 JJF ：（赣）025—2023
引 言
JJF1001-2011《通用计量术语及定义》 >、JJF1059.1-2012《测量不确定度评定与表示》、JJF1071-2010《国家计量校准规范编写规则》共同构成支撑本规范制定工作的基础性系列规范。
本规范为首次发布。
II JJF（赣）025—2023
回弹仪专用钢砧校准规范
1范围
本规范适用于回弹仪专用钢砧（以下简称钢）的校准。
2 引用文件
本规范引用了下列文件： JJG817回弹仪检定规程 JJF1001通用计量术语及定义 JJF1059.1测量不确定度评定与表示 GB/T230.1金属材料洛氏硬度试验第1部分：试验方法 GB/T9138回弹仪凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。 3概述
钢砧是用以校准回弹仪率定值的标准器具，一般将钢砧放置在水平面上使用回弹仪垂直向下作弹击实验，以校准回弹仪的率定值。
钢砧由砧体、砧芯、导向套筒组成（见图1）
图1钢砧结构示意图 1-砧体；2-砧芯；3-导向套筒
计量特性
4
钢砧计量性能要求应符合表1规定。 JJF（赣）025—2023 表1计量性能要求
技术要求 H450
单位
项目
H980
H550
M225
L75
L20
冲击面硬度 HRC 冲击面平面度 mm 钢砧质量
60.0±2.0
Ra≤0.10
45.00 0.20 20.00±0.38 ≥45.00
16.00±8:318
kg
砧芯直径冲击面粗糙度 μm （注： 以上指标不适用于合格性判别，仅作参考）
≥31.00 ≤1.6
mm
5 校准条件 5.1环境条件 5.1.1 温度：（20±5）℃； 5.1.2 湿度：不大于85%RH； 5.1.3现场应保持清洁、周围无腐蚀性气体、液体。 5.2测量标准
测量标准见表2，并允许使用满足不确定度要求的其他测量标准进行校准。
表2校准用计量器具
序号
技术要求
用途
仪器设备名称硬度计
测量范围：（20～70）HRC； MPE:±1.0 HRC。 工作棱边长度不小于75mm 工作棱边直线度最大允许误差：1.0μm。 度。 测量范围（0.02~1）mm；
测量冲击面硬度。 测量冲击面平面测量冲击面平面度。 测量钢砧质量。 测量砧芯直径。 测量冲击面粗糙度。
2 刀口形直尺 3 塞尺
MPE：±（5~16）μm。 称量不小于50kg；分度值不低于5g。 测量范围：（0~150）mm； MPE:±0.03mm。
电子天平游标卡尺表面粗糙度比较样块 测量范围：Ra(0.1~1.6）μm; 或表面粗糙度测量仪 MPE：（-17～12）%或以上精度。
4
5
6
6 校准项目和校准方法
6.1校准前准备
通过目测手感检查待校钢砧外观结构应完好，工作表面不应有锈蚀、划伤等影响校准结果的缺陷，铭牌应清晰。 6.2冲击面硬度 2 JJF（赣）025—2023
a）取下钢砧上的导向套筒，将钢砧放置在稳固的台面上。 b）使用硬度计在钢砧冲击面上均匀测定5个点，测定点至砧芯工作面的边缘距离不得
小于2mm。
c）取5个点测量值的算术平均值作为测量结果。 6.3冲击面平面度
取下钢砧上的导向套筒，在钢砧冲击面任意两个互相垂直方向用刀口形直尺和塞尺测量砧芯工作面的平面度，取两个方向中最大值作为测量结果。 6.4钢砧质量
取下钢砧上的导向套筒，用电子天平测量钢砧的质量，测量3次，取3次测量结果的算术平均值作为测量结果。 6.5砧芯直径
取下钢砧上的导向套筒，用游标卡尺测量砧芯直径，每转120°测量1次，取3次测量结果的算术平均值作为测量结果， 6.6冲击面粗糙度
取下钢砧上的导向套筒，用粗糙度比较样块或表面粗糙度测量仪测量砧芯工作面的粗糙度作为测量结果。
7校准结果表达
校准证书由封面和校准数据组成。校准证书的内页格式见附录B。证书上的信息至少包括以下内容：
a）标题“校准证书”； b） 实验室名称和地址； c) 进行校准的地点（如果不在实验室内进行校准）； d) 证书或报告的唯一性标识（如编号），每页及总页的标识； e) 客户的名称和地址； f) 被校对象的描述和明确标识； g) 进行校准的日期； h) 对校准所依据的技术规范的标识，包括名称及代号； i) 本次校准所用测量标准的溯源性及有效性说明； j) 校准结果及测量不确定度的说明； k) 校准证书签发人的签名、职务，以及签发日期； 1) 校准结果仅对被校对象有效的声明； m) 未经实验室书面批准，不得部分复制证书的声明，
8复校时间间隔
3
