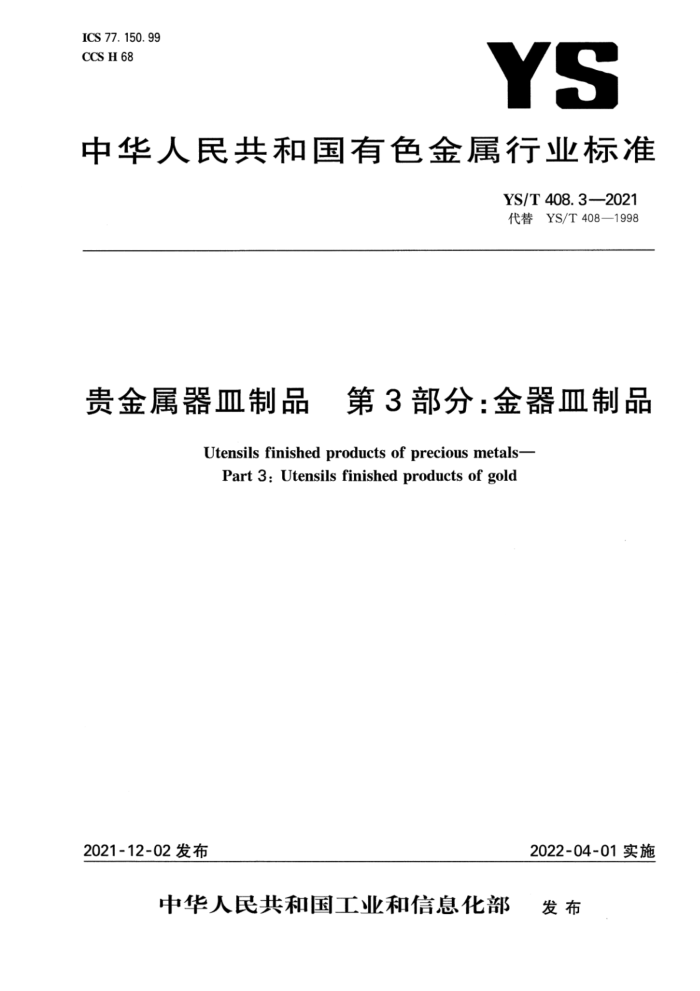

ICS 77. 150. 99 CCS H 68
YS
中华人民共和国有色金属行业标准
YS/T408.3—2021 代替YS/T408—1998
贵金属器血制品 第3部分：金器皿制品
Utensilsfinishedproductsofprecious metals-
Part 3:Utensils finished products of gold
2022-04-01实施
2021-12-02发布
中华人民共和国工业和信息化部 发布 YS/T 408.32021
前言
本文件按照GB/T1.1一2020的规定起草，本文件是YS/T408《贵金属器皿制品》的第3部分。 YS/T408共分为以下部分：
一第1部分：铂及其合金器皿制品；一第2部分：银及银合金器皿制品；
第3部分：金器皿制品。 本文件代替YS/T408一1998，更改了贵金属器皿制品的范围，主要有如下变动：
银和铂相关内容另订标准；（见YS/T408.1一2013贵金属器皿制品第1部分：铂及其合金器
a)
血制品，见YS/T408.2一2016贵金属器Ⅲ皿制品第2部分：银及银合金器Ⅲ制品）； b) 增加了产品标记示例（见4.2)； c) 增加了Au99.99和Au99.95两种牌号的化学成分要求（见5.1）； d) 增加了原料应符合GB/T4134金锭标准的相关要求（见5.1）； e) 更改了金器皿制品的规格及尺寸（见5.2，1998年版4.3）； f) 增加了梯形、半球形皿（见5.2)； g) 增加了金器皿制品的渗漏性检验（见6.5)； h) 删除了舟、铲和电极的相关内容（见1998年版4.1.3）。
删除了规范性引用文中GB/T15072贵金属合金化学分析方法，YS/T201贵金属及其合金板、 带材（见1998年版2)；增加了规范性引用文件GB/T11066.8金化学分析方法银、铜、铁、铅、锑、铋、钯、镁、镍、锰和铬量的测定乙酸乙酯萃取-电感耦合等离子体原子发射光谱法。
i)
i
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国有色金属标准化技术委员会（SAC/TC243)提出并归口。 本文件起草单位：贵研铂业股份有限公司、昆明高聚科技有限公司、有色金属技术经济研究院有限责
任公司。
本文件主要起草人：张春荣、蒋传贵、朱武勋、向磊、康利民、黄慧、张力颖、唐敏。 YS/T408.3—2021
贵金属器血制品 第3部分：金器血制品
1范围
本文件规定了金器血制品的分类和标记、技术要求、试验方法、检验规则、标志、包装、运输、贮存及随行文件和订货单内容。
本文件适用于实验室特种材料分析、提拉法制造人工晶体以及高温材料热分析测量的金器皿样品容
器。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4134金锭 GB/T8170数值修约规则与极限数值的表示和判定 GB/T15077贵金属及其合金材料几何尺寸测量方法 GB/T18035贵金属及其合金牌号表示方法 GB/T11066.8金化学分析方法银、铜、铁、铅、锑、铋、钯、镁、镍、锰和铬量的测定 乙酸乙酯萃
取-电感耦合等离子体原子发射光谱法
3术语和定义
下列术语和定义适用于本文件。
3. 1
金埚 goldcrucible 黄金原料经过二次熔炼、锻造、轧片后在旋压机上完成后续加工制成的黄金器皿。
3. 2
器血制品 utensilsfinishedproducts 用于高温灼烧的容量较小的贵金属器具，其形态一般是口大底小，呈圆锥形。
3.3
圆角半径 filletradius 器皿内底部与壁之间形成的夹角，在相连接处圆弧（面）的半径。
4分类和标记
4.1分类 4.1.1金器血制品金的含量分为99.99%和99.95%两种，根据贵金属及其合金牌号表示方法，表示为
1 YS/T408.3—2021
Au99.99和Au99.95。 4.1.2金器血制品规格分别为：普通埚、普通埚盖、梯形埚、平底皿、锥形皿、半球血、圆形烧杯、锥形烧杯。 4.1.3金器血制品的序号按埚、血、烧杯依次为01、02、03。同一品种中，再按规格顺序排列代号为 010、011、012...，如表1所示，需方如另外要求进行编号，应在订货单中注明。
表1产品分类器皿品种
牌号
序号
代号 010 011 012 020 021 022 030 031
器皿规格普通埚普通埚盖梯形埚平底皿锥形皿半球皿圆形烧杯锥形烧杯
埚
01
Au99.99 Au99.95
02
血
烧杯
03
4.2标记
金器血制品标记按照器皿规格、牌号、代号、容积的顺序表示。 示例1：
用Au99.99牌号制造的容量50mL的普通埚，标记为：
金Au99.991050mLYS/T408.3—2021
示例2：
用Au99.99牌号制造的容量50mL的普通埚盖，标记为：
金Au99.99)01150mLYS/T408.3-2021
5 技术要求
5.1 化学成分
原料应符合GB/T4134金锭的相关要求，金器血制品的化学成分应符合表2的规定。
表2化学成分
主成分(质量分数)
杂质元素（质量分数），不大于
% Au ≥99. 99 ≥99.95
% Sb 0. 002 0. 004
牌号
总量 0. 01 0. 05
Fe 0. 004 0. 02
Pb 0. 002 0. 004
Bi 0. 002 0. 004
Au99.99 Au99.95
成品金器血制品杂质元素含量不做出厂分析。需方如有需求，供需双方协商，并在订货单中注明；杂志总量为 Fe、Pb、Sb、Bi的总和，金的含量确定为差减法，用100%减去杂质元素实测值总和的余量。
2 YS/T408.3—2021
5.2 外形尺寸及其允许偏差
5.2.1
5.2.1.1 普通埚形状见图1，几何尺寸应符合表3的规定。
单位为毫米
D
r表示底部圆角半径，表示二分之一高度的壁厚值，%表示底部厚度，D表示上口直径，d表示下口直径，H表示高度
图1 普通埚形状示意图
表3 普通埚尺寸
H±2.0 8±0.05 %±0.05 mm
重量 g 12.0±2.0 32.0±2.0 34.0±2.0 58.0±2.0 65.0±3.0 74.0±3.0 85.0±3.0 95.0±3.0 155.0±5.0
容积 mL 10 25 30 50 60 70 80 100 150
D±1. 0 mm 25. 0 35. 0 39. 0 50. 0 50. 0 50. 0 58.0 58. 0 69. 0
d±1.0 mm 14 24 26 30 30 30 35 35 40
代号 0101 0102 0103 0104 0105 0106 0107 0108 0109 5.2. 1.2 普通盖形状见图2，几何尺寸应符合表4的规定。
mm 0. 50 0. 55 0.56 0.56 0.56 0.56 0. 56 0. 58 0.58
mm 0.56 0.58 0. 62 0.62 0. 62 0. 62 0. 62 0. 64 0. 64
27. 0 39. 0 40.0 46.0 52. 0 57. 0 53. 0 58. 0 70. 0
单位为毫米
H,
H
L表示埚盖长度，H表示整体高度，H2表示盖厚度，d表示内圆盖内直径，d2表示内圆盖外径，D表示整个盖外圆直径
图2 普通盖形状示意图
3 YS/T408.3—2021
表4埚盖尺寸 di±1.0
容积 mL 10 25 30 50
D±1.0 mm 28
d2±1. 0 mm
H±1.0 mm
H2±0.05 mm
L±1.0 mm
代号
mm
0111 0112
23 33 35 41
26 36 38 44
2.0
0.18
50. 0
38 41 52
2. 0 2. 0 2.1
0. 18
52. 0
55. 0 65.0
0113
0. 18
0. 19
0114
注：尺寸仅供参考，根据用户要求调整相关参数。
5.2.1.3 梯形埚形状见图3，几何尺寸应符合表5的规定。
单位为毫米
0
r表示底部圆角半径表示二分之一高度的壁厚值.%表示底部厚度，D表示上口直径，
d表示下口外直径，H表示高度图3梯形形状示意图
表5梯形尺寸 d±1.0
8±0.05 %±0.05 mm
重量 g 33.0±2.0 38.0±2.0 58.0±3.0 74.0±3.0 93.0±3.0
容积 mL 25 30 50 70 90 500
D±1. 0 mm 38 40 46 48
H±1. 0 mm 28 32 33
序号
mm
mm
0. 26 0. 30 0. 34 0. 37
0121
30
0. 24
0. 27 0. 30 0. 35 0. 37 0. 96
31
0122
0123 0124 0125
36
38
40
50 115
53
43
0. 40
0126
120
94
1. 10
1300.0±10.0
4 YS/T408.32021
5.2.2皿 5.2.2.1平底皿形状见图4，几何尺寸应符合表6的规定。
单位为毫米
D
8
H S
r5~10
00t
r表示底部圆角半径，表示二分之一高度的壁厚值，%表示底部厚度，D表示上口直径，H表示高度
图4平底血形状示意图
表6平底皿尺寸
容积 mL 34 65 115 250 300 500 550
±0.05 mm 0. 36 0. 40 0. 41 0. 45 0. 48 0. 48 0. 48
%±0.05 mm 0. 48 0.56 0. 56 0. 62 0. 65 0. 70 0.72
D±1.0 mm 52 63 75 78 80 99. 5 127
H±1.0 mm 20 25 31 35 41 45 51
重量 g 35.0±2.0 56.0±2.0 107.0±5.0 155.0±5.0 276.0±10.0 534.0±10.0 576.0±10.0
代号 0201 0202 0203 0204 0205 0206 0207
5.2.2.2 锥形皿形状见图5。几何尺寸应符合表7的规定。
单位为毫米
D
工
P2
r表示底部圆角半径，8表示底部厚度，D表示上口直径，d表示下口外直径，H表示高度
图5锥形血形状示意图
5 YS/T 408.3—2021
表7锥形皿尺寸 d±1.0
±0.05 mm 0. 5 0. 5 1. 0
重量 g 37.0±2.0 55.0±2.0 68.0±3.0
容积 mL 25 50 70
D±1. 0 mm 50 70 78
H±1.0 mm
序号
mm
14 15 16
46 64 72
0211 0212 0213
5.2.2.3 半球形蒸发皿形状见图6，几何尺寸应符合表8的规定。
单位为毫米
D
8表示二分之一高度的壁厚值，D表示上口直径，H表示高度
图6半球形蒸发血形状示意图
表8 半球形蒸发血尺寸 D±1.0
8±0.05 mm 0. 23 0. 25 0. 27 0. 29 0. 29 0. 34 0. 34 0. 35
容积 mL 30 60 70 80 100 120 150 200
重量 g 45.0±2.0
H±1.0 mm
序号
mm 57. 0 61. 0 72.0
0221 0222 0223 0224 0225 0226 0227 0228
27 33 37 34 40 45 50 55
58.0±2.0
65.0±3.0 75.0±3.0 85.0±3.0 95.0±3.0 135.0±5.0 190.0±5.0
76. 0
80. 0
85. 0
86.0
98.0
5.2.3 烧杯 5.2.3.1 圆形烧杯形状见图7。几何尺寸应符合表9的规定。 6
