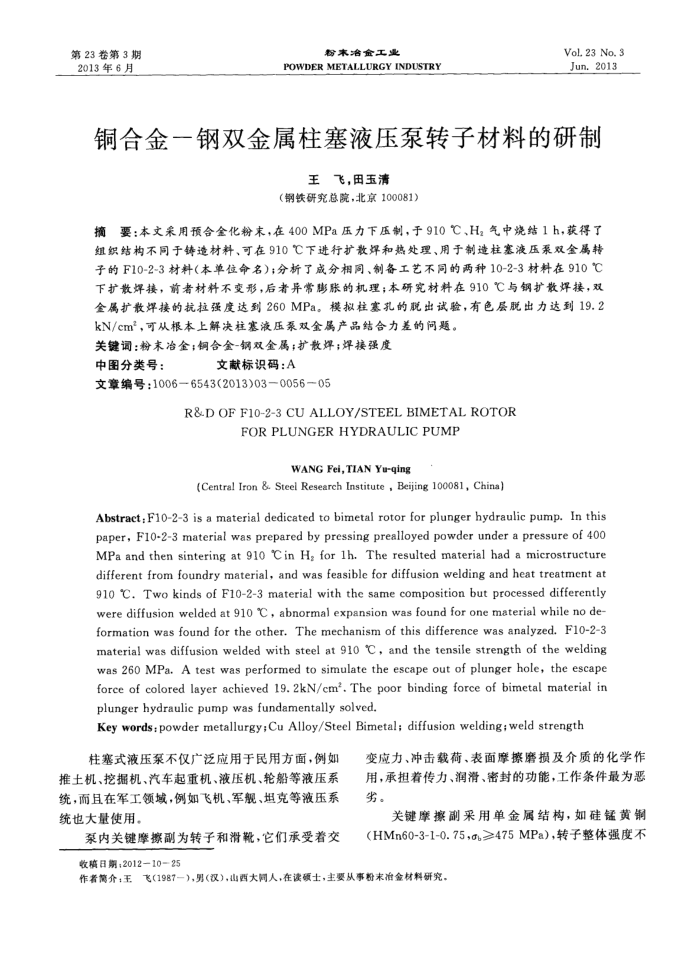

摘要∶本文采用预合金化粉末，在400MPa压力下压制，于910℃、H2气中烧结1h，获得了组织结构不同于铸造材料、可在910℃下进行扩散焊和热处理、用于制造柱塞液压泵双金属转子的F10-2-3材料（本单位命名）;分析了成分相同、制备工艺不同的两种10-2-3材料在910℃下扩散焊接，前者材料不变形，后者异常膨胀的机理;本研究材料在910℃与钢扩散焊接，双金属扩散焊接的抗拉强度达到260 MPa。模拟柱塞孔的脱出试验，有色层脱出力达到19.2 kN/cm²，可从根本上解决柱塞液压泵双金属产品结合力差的问题。
