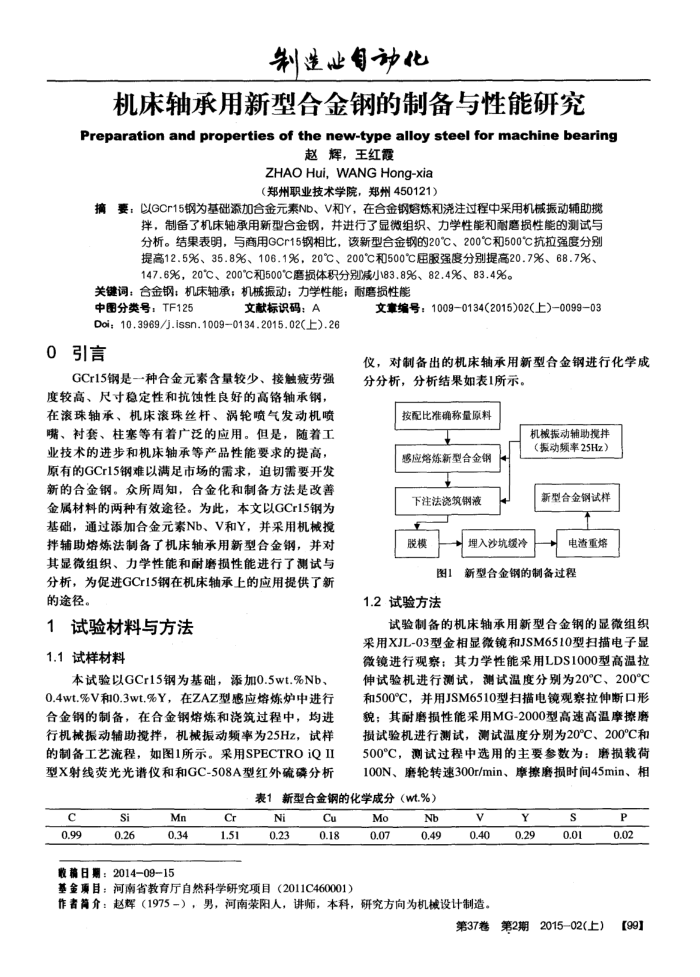

摘要∶以GCr15钢为基础添加合金元素Nb、V和Y，在合金钢熔炼和浇注过程中采用机械振动辅助搅 拌，制备了机床轴承用新型合金钢，并进行了显微组织、力学性能和耐磨损性能的测试与分析。结果表明，与商用GCr15钢相比，该新型合金钢的20℃、200℃和500℃抗拉强度分别提高12.5%、35.8%、106.1%，20℃、200℃和500℃屈服强度分别提高20.7%、68.7%、147.6%，20℃、200℃和500℃磨损体积分别减小83.8%、82.4%、83.4%。
