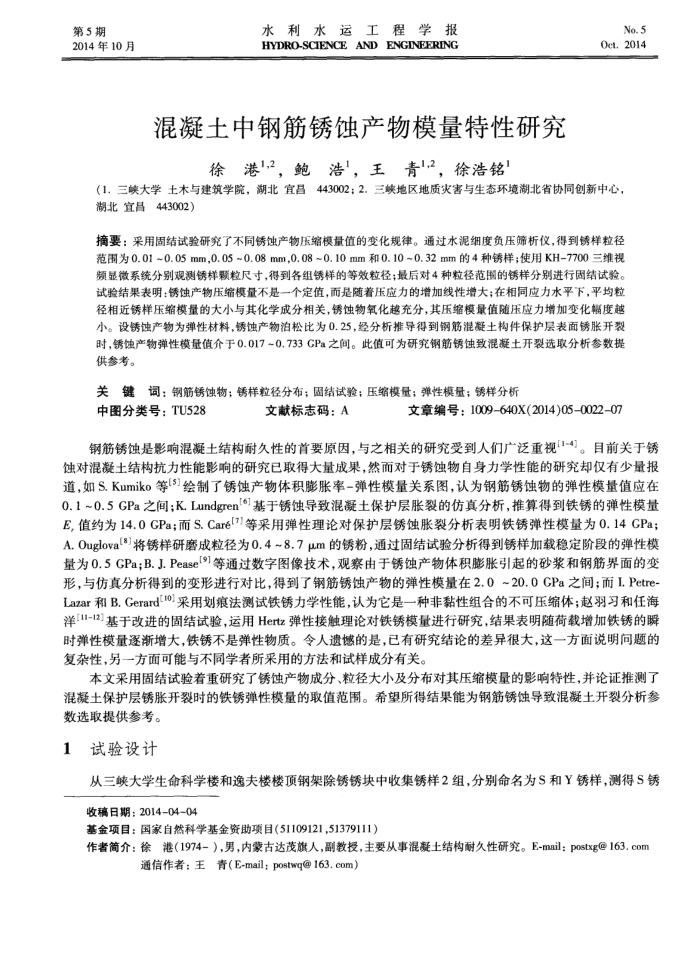

摘要∶采用固结试验研究了不同锈蚀产物压缩模量值的变化规律。通过水泥细度负压筛析仪，得到锈样粒径范围为0.01~0.05 mm，0.05~0.08mm，0.08~0.10mm和0.10~0.32mm的4种锈样;使用KH-7700三维视频显微系统分别观测锈样颗粒尺寸，得到各组锈样的等效粒径;最后对4种粒径范围的锈样分别进行固结试验。试验结果表明∶锈蚀产物压缩模量不是一个定值，而是随着压应力的增加线性增大;在相同应力水平下，平均粒径相近锈样压缩模量的大小与其化学成分相关，锈蚀物氧化越充分，其压缩模量值随压应力增加变化幅度越小。设锈蚀产物为弹性材料，锈蚀产物泊松比为0.25，经分析推导得到钢筋混凝土构件保护层表面锈胀开裂时，锈蚀产物弹性模量值介于0.017~0.733GPa之间。此值可为研究钢筋锈蚀致混凝土开裂选取分析参数提供参考。
