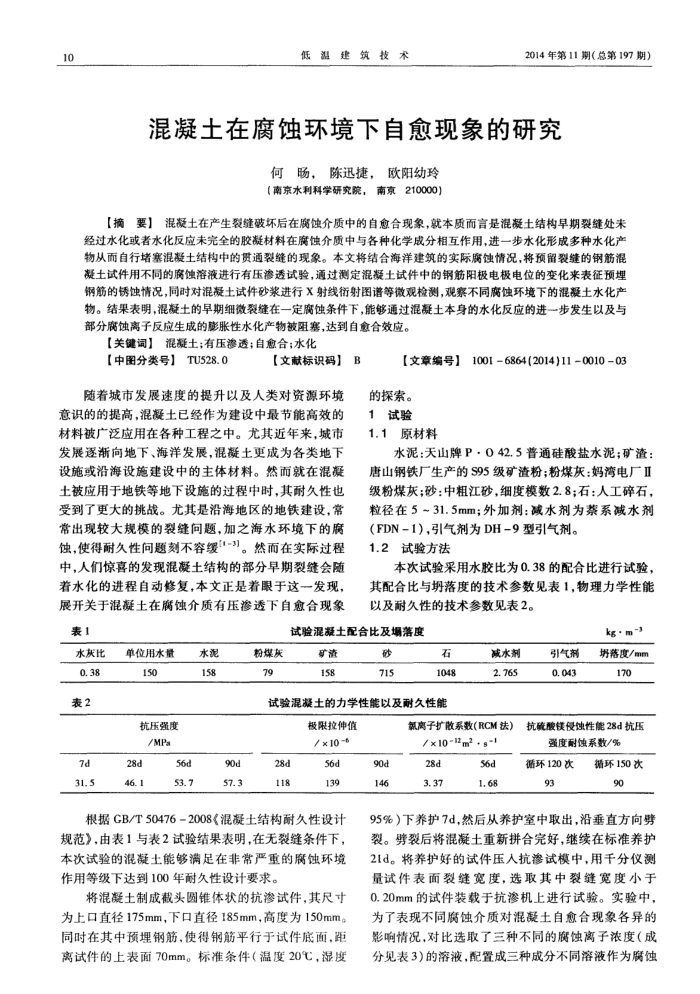

【摘要】 混凝土在产生裂缝破坏后在腐蚀介质中的自愈合现象，就本质而言是混凝土结构早期裂缝处未经过水化或者水化反应未完全的胶凝材料在腐蚀介质中与各种化学成分相互作用，进一步水化形成多种水化产物从而自行堵塞混凝土结构中的贯通裂缝的现象。本文将结合海洋建筑的实际腐蚀情况，将预留裂缝的钢筋混凝土试件用不同的腐蚀溶液进行有压渗透试验，通过测定混凝土试件中的钢筋阳极电极电位的变化来表征预埋钢筋的锈蚀情况，同时对混凝土试件砂浆进行X射线衍射图谱等微观检测，观察不同腐蚀环境下的混凝土水化产物。结果表明，混凝土的早期细微裂缝在一定腐蚀条件下，能够通过混凝土本身的水化反应的进一步发生以及与部分腐蚀离子反应生成的膨胀性水化产物被阻塞，达到自愈合效应。
