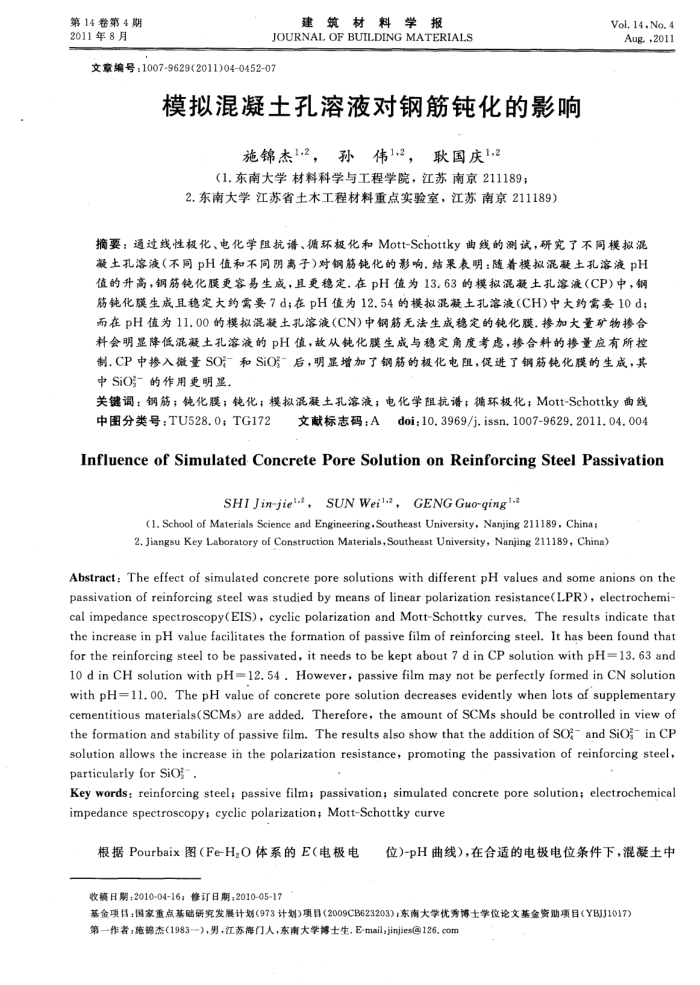

摘要：通过线性极化、电化学阻抗谱、循环极化和Mott-Schottky曲线的测试，研究了不同模拟混 凝土孔溶液(不同pH值和不同阴离子)对钢筋钝化的影响.结果表明：随着模拟混凝土孔溶液pH 值的升高，钢筋钝化膜更容易生成，且更稳定.在pH值为13,63的模拟混凝土孔溶液(CP)中，钢 筋钝化膜生成且稳定大约需要7 d；在pH值为12. 54的模拟混凝土孔溶液(CH)中大约需要10 d； 而在pH值为11. 00的模拟混凝土孔溶液(CN)中钢筋无法生成稳定的钝化膜.掺加大量矿物掺合 料会明显降低混凝土孔溶液的pH值，故从钝化膜生成与稳定角度考虑，掺合料的掺量应有所控 制.cp中掺入微量sor和sior后，明显增加了钢筋的极化电阻，促进了钢筋钝化膜的生成，其 中SiOr的作用更明显。
