石油化工

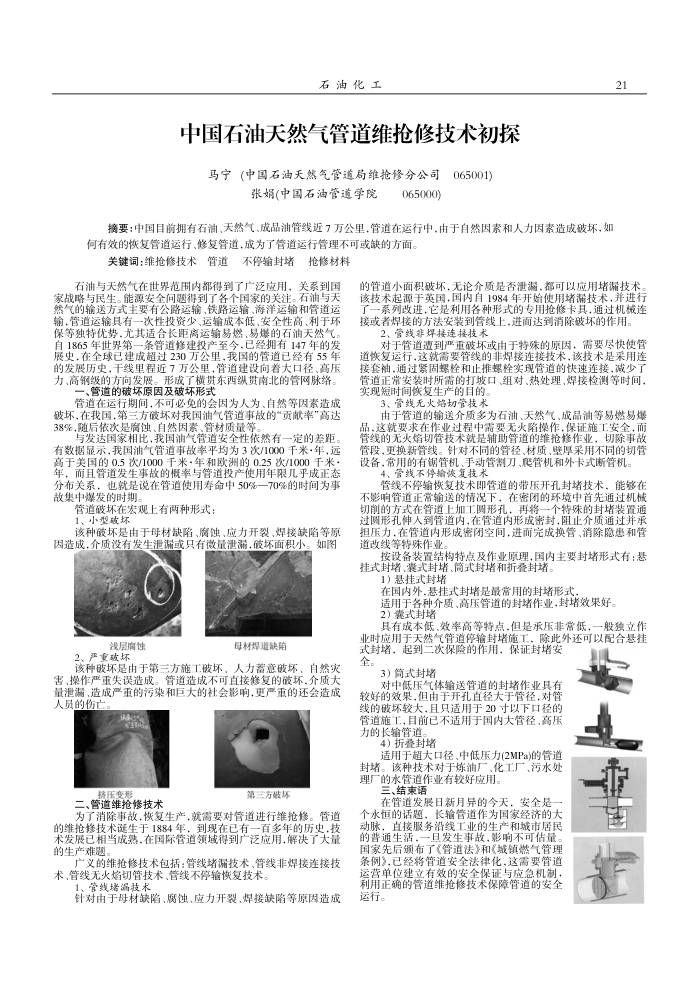

中国石油天然气管道维抢修技术初探马宁（中国石油天然气管道局维抢修分公司
065001
张娟(中国石油管道学院
065000)
21
摘要：中国目前拥有石油、天然气、成品油管线近7万公里，管道在运行中。由于自然因素和人力因素造成破坏，如何有效的恢复管道运行、修复管道，成为了管道运行管理不可或缺的方面。
关键词：维抢修技术管道不停输封堵抢修材料
石油与天然气在世界范围内都得到了广泛应用，关系到国家战略与民生。能源安全间题得到了各个国家的关注。右油与天然气的输送方式主要有公路运输、铁路运输、海洋运输和管道运输，管道运输具有一次性投资少、运输成本低、安全性高、利于环保等独特优势，尤其适合长距离运输易燃、易煤的石油天然气自1865年世界第一条管道修建投产至今，已经拥有147年的发展史，在全球已建成超过230方公里，我国的管道已经有55年的发展历史，干线里程近7万公里，管道建设向着大口径、高压力、高钢级的方向发展。形成了横贯东西纵贯南北的管网脉络。
、管道的破坏原因及破坏形式
管道在运行期间，不可必免的会因为人为、自然等因素造成破坏，在我国，第三方破坏对我国油气管道事故的“贡献率”高达 38%，随后依次是虞蚀、自然因素、管材质量等
写发达国家相比.我国油气管道安全性依然有一定的差距，有数据显示，我国油气管道事故率平均为3次/1000千米·年，远高于美国的0.5次/1000千米·年和欧洲的0.25次/1000千米年，而且管道发生事故的概率与管道投产使用年限几乎成正态分布关系，也就是说在管道使用寿命中50%一70%的时间为事故集中爆发的时期
管道破坏在宏观上有两种形式： 1、小型破坏
该种破坏是由于母材缺陷、喷蚀、应力开裂、焊接缺陷等原因造成，介质没有发生泄漏或只有微量泄漏，破坏面积小。如图
浅层腐蚀
母材焊道缺陷
2、严重破坏
该种破坏是由于第三方施工破坏、人力蓄意破坏、自然灾害、操作严重失误造成。管道造成不可直接修复的破坏，介质大量泄漏、造成严重的污染和巨大的社会影响，更严重的还会造成人员的伤亡
客压要
第三方破坏
二、管道维抢修技术
为了消除事故，恢复生产，就需要对管道进行维抢修。管道的维抢修技术诞生于1884年，到现在已有一百多年的历史.技术发展已相当成熟，在国际管道领域得到广泛应用，解决了大量的生产难题
广义的维抢修技术包括：管线堵漏技术、管线非焊接连接技术、管线无火焰切管技术、管线不停输恢复技术，
1、管线堵晶技术
针对由于母材缺陷、腐蚀、应力开裂、焊接缺陷等原因造成
的管道小面积破坏，无论介质是否泄漏，都可以应用堵漏技术该技术起源于英国，国内自1984年开始使用堵漏技术，并进行了一系列改进，它是利用各种形式的专用抢修卡具，通过机械连接或者焊接的方法安装到管线上，进面达到消除破坏的作用。
2、管线非焊接连接技术
对于管道遵到严重破坏或由于特殊的原因，需要尽快使管道恢复运行，这就需要管线的非焊接连接技术，该技术是采用连接套袖，通过紧固螺栓和止推螺栓实现管道的快速连接，减少了管道正常安装时所需的打坡口、组对、热处理、焊接检测等时间，实现短时间恢复生产的目的。
3、管线无火路切管技术
由于管道的输送介质多为石油、天然气、成品油等易燃易爆品.这就要求在作业过程中需要无火陷操作，保证施工安全，而管线的无火增切管技术就是辅助管道的维抢修作业，切除事故管段，更换新管线。针对不同的管径、材质、壁厚采用不同的切管设备，常用的有锯管机、手动管制刀、爬管机和外卡式断管机。
4、管线不停输恢复技术
管线不停输恢复技术即管道的带压开孔封堵技术，能够在不影响管道正常输送的情况下，在密闭的环境中首先通过机械切削的方式在管道上加工圆形孔，再将一个特殊的封堵装置通过圆形孔伸人到管道内，在管道内形成密封，阻止介质通过并承担压力，在管道内形成密闭空间，进而完成换管、消除隐惠和管道改线等特殊作业
按设备装置结构特点及作业原理，国内主要封堵形式有：悬挂式封堵、囊式封堵、简式封堵和折叠封堵。
1）悬挂式封堵
在国内外，甚挂式封堵是最常用的封堵形式，
适用于各种介质、高压管道的封堵作业，封堵效果好。 2）囊式封堵
具有成本低、效率高等特点-但是承压非常低，一般独立作业时应用于天然气管道停输封堵施工，除此外还可以配合悬挂
式封堵，起到二次保险的作用，保证封堵安全
3）简式封堵
对中低压气体输送管道的封堵作业且有较好的效果，但由于开孔直径大于管径，对管线的破坏较大，且只适用于20寸以下口径的管道施工，目前已不适用于国内大管径、高压力的长输管道
4）折叠封堵
适用于超大口径、中低压力(2MPa)的管道封堵。该种技术对于炼油厂、化工厂、污水处理厂的水管道作业有较好应用。
三、结束语
在管道发展日新月异的今天，安全是个永恒的话题，长输管道作为国家经济的大动脉，直接服务沿线工业的生产和城市居民的普通生活，一且发生事故，影响不可估量国家先后颁布了《管道法》和（城镇燃气管理条例》，已经将管道安全法律化，这需要管道运营单位建立有效的安全保证与应急机制：利用正确的管道维抢修技术保障管道的安全运行。
