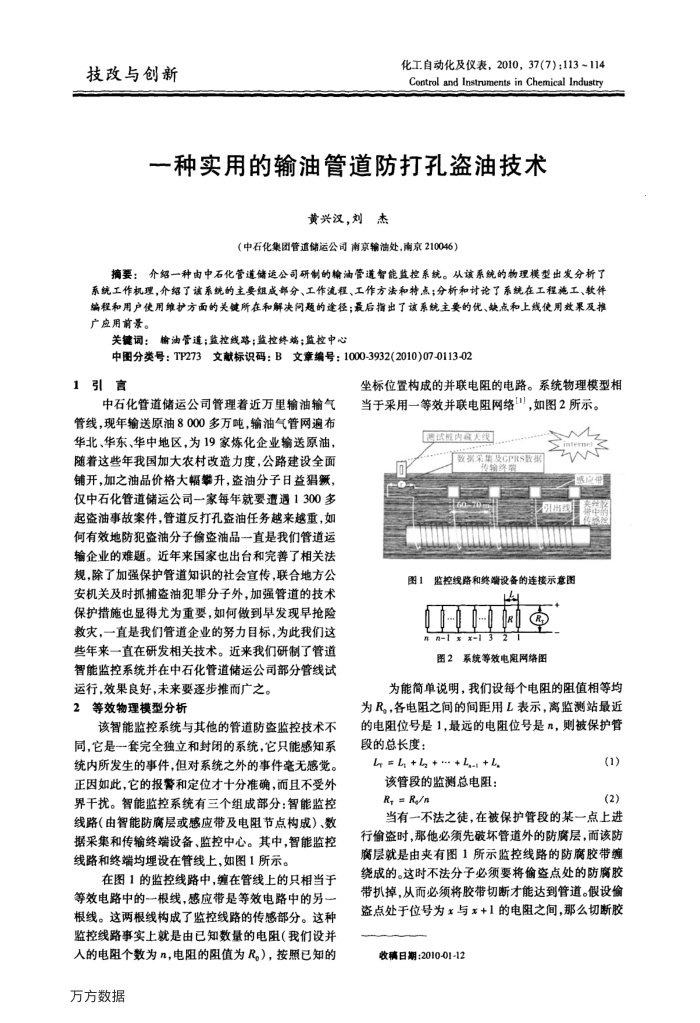

技改与创新
化工自动化及仪表，2010，37(7)：113~114 Control and Instruments in Chemical Industry
一种实用的输油管道防打孔盗油技术
黄兴汉，刘杰
（中石化集团管道储运公司南京输油处，南京210046）
摘要：介绍一种由中石化管道储运公司研制的榆油管道智能监控系统。从该系统的物理模型出发分析了系统工作机理，介绍了该系统的主要组成部分、工作流程、工作方法和特点；分析和讨论了系统在工程施工、软件编程和用户使用维护方面的关键所在和解决问题的途径；最后指出了该系统主要的优、缺点和上线使用效果及推广应用前景。
关键词：输油管道；监控线路；监控终端；监控中心
中图分类号：TP273文献标识码：B文章编号：1000-3932(2010)07-0113-02
1引言
中石化管道储运公司管理着近万里输油输气管线，现年输送原油8000多万吨，输油气管网遍布华北、华东、华中地区，为19家炼化企业输送原油，随着这些年我国加大农村改造力度，公路建设全面铺开，加之油品价格大幅升，盗油分子目益猎缴，仅中石化管道储运公司一家每年就要遭遇1300多起盗油事故案件，管道反打孔盗油任务越来越重，如何有效地防犯盗油分子愉盗油品一直是我们管道运输企业的难题。近年来国家也出台和完善了相关法规，除了加强保护管道知识的社会宣传，联合地方公安机关及时抓捕盗油犯罪分子外，加强管道的技术保护措施也显得尤为重要，如何做到早发现早抢险救灾，一直是我们管道企业的务力目标，为此我们这些年来一直在研发相关技术。近来我们研制了管道智能监控系统并在中石化管道储运公司部分管线试
运行，效果良好，未来要逐步推而广之。 2等效物理模型分析
该智能监控系统与其他的管道防盗监控技术不同，它是一套完全独立和封闭的系统，它只能感知系统内所发生的事件，但对系统之外的事件毫无感觉。正因如此，它的报警和定位才十分准确，而且不受外界干扰。智能监控系统有三个组成部分：智能监控线路（由智能防腐层或感应带及电阻节点构成）、数据采集和传输终端设备、监控中心。其中，智能监控线路和终端均埋设在管线上，如图1所示。
在图1的监控线路中，缠在管线上的只相当于等效电路中的一根线，感应带是等效电路中的另一根线。这两根线构成了监控线路的传感部分。这种监控线路事实上就是由已知数量的电阻（我们设并人的电阻个数为n，电阻的阻值为R。），按照已知的
方方数据
坐标位置构成的并联电阻的电路。系统物理模型相当于采用一等效并联电阻网络，如图2所示。
国达驻内器大线
数票采集及CPRS致据
n
aterme 城店
图1监控线路和终端设备的连接示意图
n
n-1天x
R
图2系统等效电阻网络图
为能简单说明，我们设每个电阻的阻值相等均
为R。，各电阻之间的间距用L表示，离监测站最近的电阻位号是1.最远的电阻位号是n，则被保护管段的总长度：
'7+ 7+ + + '7 = 该管段的监测总电阻： R s R,/n
(1)(2)
当有一不法之徒，在被保护管段的某一点上进行愉盗时，那他必须先破坏管道外的防腐层，而该防腐层就是由夹有图1所示监控线路的防腐胶带缠绕成的。这时不法分子必须要将偷盗点处的防腐胶带扒掉，从而必须将胶带切断才能达到管道。假设输盗点处于位号为x与*+1的电阻之间，那么切断胶
