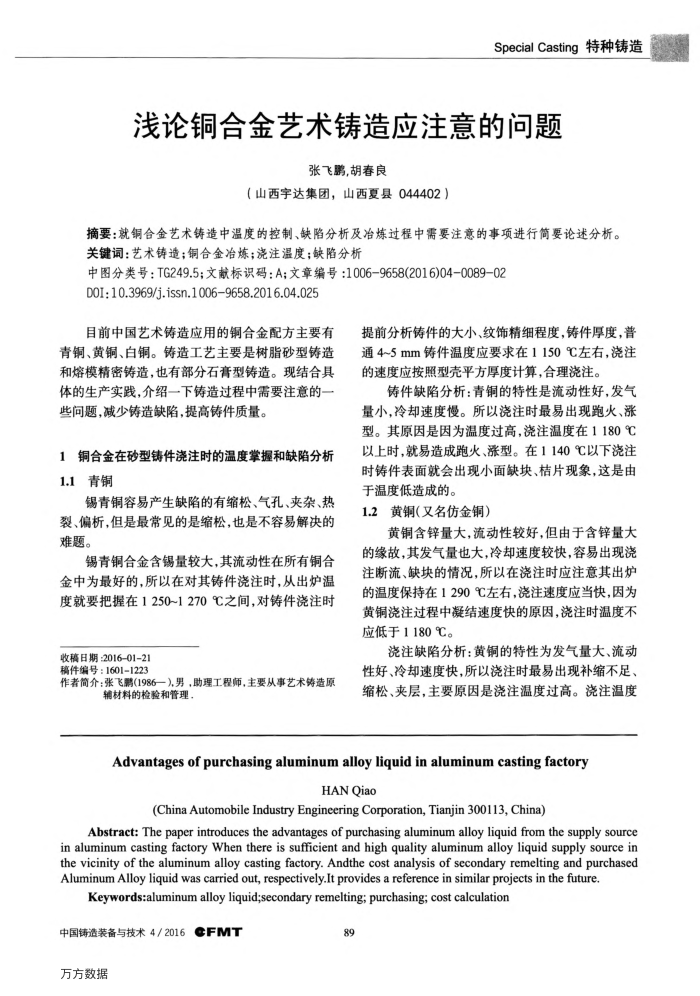

Special Casting特种铸造
浅论铜合金艺术铸造应注意的问题
张飞鹏，胡春良
（山西宇达集团，山西夏县044402）
摘要：就铜合金艺术铸造中温度的控制、缺陷分析及冶炼过程中需要注意的事项进行简要论述分析。关键词：艺术铸造；铜合金冶炼；浇注温度；缺陷分析
中图分类号：TG249.5；文献标识码：A；文章编号：1006-9658(2016)04-0089-02 D0l:10.3969/i.issn.10069658.2016.04.025
自前中国艺术铸造应用的铜合金配方主要有
青铜、黄铜、白铜。铸造工艺主要是树脂砂型铸造和熔模精密铸造，也有部分石膏型铸造。现结合具体的生产实践，介绍一下铸造过程中需要注意的些问题，减少铸造缺陷，提高铸件质量。
1铜合金在砂型铸件浇注时的温度掌握和缺陷分析 1.1青
锡青铜容易产生缺陷的有缩松、气孔、夹杂、热裂、偏析，但是最常见的是缩松，也是不容易解决的难题。
锡青铜合金含锡量较大，其流动性在所有铜合金中为最好的，所以在对其铸件浇注时，从出炉温度就要把握在1250~1270℃之间，对铸件浇注时
收稿日期：2016-01-21 稿件编号：1601-1223
作者简介：张飞鹏(1986一),男，助理工程师，主要从事艺术铸造原
辅材料的检验和管理，
提前分析铸件的大小、纹饰精细程度，铸件厚度，普通4~5mm铸件温度应要求在1150C左右，浇注的速度应按照型壳平方厚度计算，合理浇注。
铸件缺陷分析：青铜的特性是流动性好，发气量小，冷却速度慢。所以浇注时最易出现跑火、涨型。其原因是因为温度过高，浇注温度在1180℃ 以上时，就易造成跑火、涨型。在1140℃以下浇注时铸件表面就会出现小面缺块、桔片现象，这是由于温度低造成的。
1.2黄铜(又名仿金铜）
黄铜含锌量大，流动性较好，但由于含锌量大的缘故，其发气量也大，冷却速度较快，容易出现浇注断流、缺块的情况，所以在浇注时应注意其出炉的温度保持在1290℃左右，浇注速度应当快，因为黄铜浇注过程中凝结速度快的原因，浇注时温度不应低于1180℃。
浇注缺陷分析：黄铜的特性为发气量大、流动性好、冷却速度快，所以浇注时最易出现补缩不足、缩松、夹层，主要原因是浇注温度过高。浇注温度
Advantagesofpurchasingaluminumalloyliquidinaluminumcastingfactory
HANQiao
(ChinaAutomobileIndustryEngineeringCorporation,Tianjin3o0113,China)
Abstract: The paper introduces the advantages of purchasing aluminum alloy liquid from the supply source in aluminum casting factory When there is sufficient and high quality aluminum alloy liquid supply source in the vicinity of the aluminum alloy casting factory. Andthe cost analysis of secondary remelting and purchased Aluminum Alloy liquid was carried out, respectively.It provides a reference in similar projects in the future
Keywords:aluminumalloyliquid;secondaryremelting;purchasing;costcalculation
中国铸造装备与技术4/2016FMT 万方数据
89
