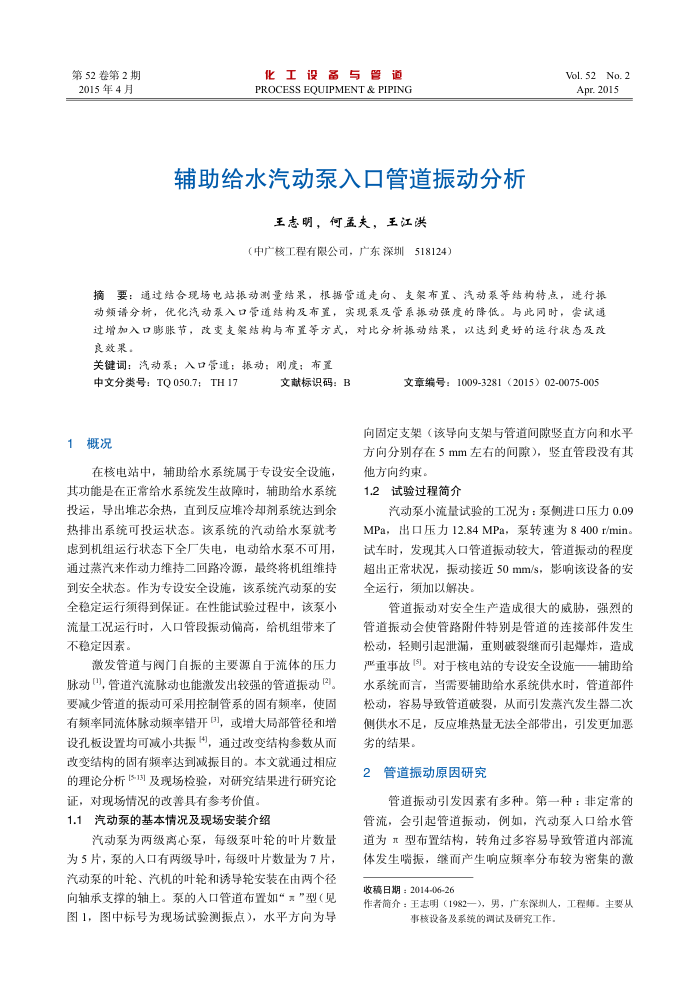

第52卷第2期 2015年4月
化工设备与管道 PROCESS EQUIPMENT&PIPING
辅助给水汽动泵入口管道振动分析
王志明，何孟天，王江洪
（中广核工程有限公司，广东深圳518124)
Vol.52No.2 Apr.2015
摘要：通过结合现场电站振动测量结果，根据管道走向、支架布置、汽动泵等结构特点，进行振动频谱分析，优化汽动系入口管道结构及布置，实现系及管系振动强度的降低。与此同时，尝试通过增加入口膨胀节，改变支架结构与布置等方式，对比分析振动结果，以达到更好的运行状态及改良效果。
关键词：汽动泵；入口管道：振动：刚度；布置
中文分类号：TQ050.7：TH17 1概况
文献标识码：B
在核电站中，辅助给水系统属于专设安全设施：其功能是在正常给水系统发生故障时，辅助给水系统投运，导出堆芯余热，直到反应堆冷却剂系统达到余热排出系统可投运状态。该系统的汽动给水泵就考虑到机组运行状态下全厂失电，电动给水泵不可用，通过蒸汽来作动力维持二回路冷源，最终将机组维持到安全状态。作为专设安全设施，该系统汽动泵的安全稳定运行领得到保证。在性能试验过程中，该系小流量工况运行时，入口管段振动偏高，给机组带来了不稳定因系。
激发管道与阀门自振的主要源自于流体的压力脉动[，管道汽流脉动也能激发出较强的管道振动2]。要减少管道的振动可采用控制管系的固有频率，使固有频率同流体脉动频率错开[3，或增大局部管径和增设孔板设置均可减小共振围，通过改变结构参数从而改变结构的固有频率达到减振目的。本文就通过相应的理论分析[5-13]及现场检验，对研究结果进行研究论
证，对现场情况的改善具有参考价值。 1.1汽动泵的基本情况及现场安装介绍
汽动泵为两级离心案，每级泵叶轮的叶片数量为5片，泵的人口有两级导叶，每级叶片数量为7片，汽动泵的叶轮、汽机的叶轮和诱导轮安装在由两个径向轴承支撑的轴上。泵的人口管道布置如“”型（见图1，图中标号为现场试验测振点），水平方向为导
文章编号：1009-3281（2015）02-0075-005
向固定支架（该导向支架与管道间隙竖直方向和水平方间分别存在5mm左右的间原），坚直管段没有其他方间约束。
1.2试验过程简介
汽动票小流量试验的工况为：泰侧进口压力0.09 MPa，出口压力12.84MPa，泵转速为8400r/min。试车时，发现其入口管道振动较大，管道振动的程度超出正常状况，振动接近50mm/s，影响该设备的安全运行，须加以解决
管道振动对要全生产造成很大的威，强烈的管道振动会使管路附件特别是管道的连接部件发生松动，轻则起泄漏，重则破裂继而号起爆炸，造成严重事故§。对于核电站的专设安全设施一—辅助给水系统而言，当需要辅助给水系统供水时，管道部件松动，容易导致管道破裂，从而引发蒸汽发生器二次侧供水不足，反应堆热量无法全部带出，引发更加恶劣的结果。
管道振动原因研究 2
管道振动引发因系有多种。第一种：非定常的管流，会引起管道振动，例如，汽动泵人口给水管道为北型布置结构，转角过多容易导致管道内部流体发生喘振，继而产生响应频率分布较为密集的激
收稿日期：2014-06-26
作者简介：王志明（1982一)，男，广东深圳人，工程师。主要从
事核设备及系统的调试及研究工作。
