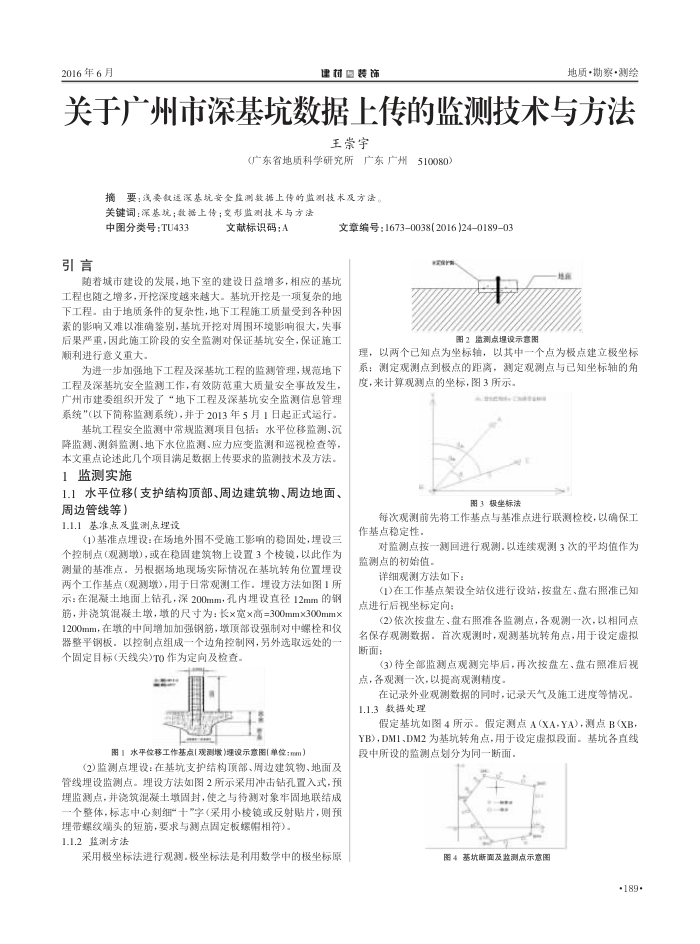

关于广州市深基坑数据上传的监测技术与方法
王崇宇
(广东省地质科学研究所广东广州510080)
摘要；浅要就速深基统安全监测数据上传的监测技术及方法关键词：深基统：数据上传；变形监测技术与方法
中图分类号：TU433
引言
文献标识码：A
文章编号：16730038(2016)24-018903
随着城市建设的发展，地下室的建设日益增多，相应的基坑工程也随之增多，开挖深度越来越大。基坑开挖是一项复杂的地下工程。由于地质条件的复杂性，地下工程施工质量受到各种因素的影响又难以准确鉴别，基坑开挖对周围环境影响很大，失事
后果严重，因此施工阶段的安全监测对保证基坑安全，保证施工顺利进行意义重大。
为进一步加强地下工程及深基坑工程的监测管理，规范地下工程及深基坑安全监测工作，有效防范重大质量安全事故发生广州市建委组织开发了“地下工程及深基坑安全监测信息管理系统"（以下简称监测系统），并于2013年5月1日起正式运行。
基坑工程安全监测中常规监测项目包括：水平位移监测、沉降监测、测斜监测、地下水位监测、应力应变监测和邀视检查等，本文重点论述此几个项目满足数据上传要求的监测技术及方法， 1监测实施
1.1水平位移(支护结构顶部、周边建筑物、周边地面、周边管线等）
1.1.1基准点及费测点理设
(1)基准点埋设：在场地外围不受施工影响的稳固处，埋设三个控制点（观测墩)，或在稳固建筑物上设置3个棱镜，以此作为测量的基准点：另根据场地现场实际情况在基坑转角位置埋设两个工作基点(观测墩），用于日常观测工作，埋设方法如图1所示：在混凝土地面上钻孔，深200mm，孔内埋设直径12mm的钢筋，并浇筑混凝土墩，墩的尺寸为：长×宽×高=300mm×300mmx 1200mm，在墩的中间增加加强钢筋，墩顶部设强制对中螺栓和仪器整平钢板，以控制点组成一个边角控制网，另外选取远处的个固定目标(天线尖)TO作为定向及检查。
图丨水平位移工作基点（观测圾)理设示意图（单位：mm）
(2)监测点埋设：在基坑支护结构顶部、周边建筑物、地面及管线埋设监测点。埋设方法如图2所示采用冲击钻孔置入式，预埋监测点，并浇筑混凝土墩固封，使之与待测对象牢固地联结成一个整体，标志中心刻细"十"字(采用小棱镜或反射贴片，则预
埋带螺纹端头的短筋，要求与测点固定板螺照相符）。 1.1.2监测方法
采用极坐标法进行观测.极坐标法是利用数学中的极坐标原
图2监测点埋设示意图
理，以两个已知点为坐标轴，以其中一个点为极点建立极坐标系：测定观测点到极点的距离，测定观测点与已知坐标轴的角度，来计算观测点的坐标，图3所示。
ni+(tta 图3极坐标法
每次观测前先将工作基点与基准点进行联测检校，以确保工作基点稳定性。
对监测点按一测回进行观测.以连续观测3次的平均值作为监测点的初始值。
详细观测方法如下：
(1)在工作基点架设全站仪进行设站，按盘左、盘右照准已知点进行后视坐标定向：
(2)依次按盘左、盘右照准各监测点，各观测一次，以相同点名保存观测数据：首次观测时，观测基坑转角点，用于设定虚拟断面：
(3)待全部监测点观测完毕后，再次按盘左、盘右照准后视点，各观测一次，以提高观测精度。
在记录外业观测数据的同时，记录天气及施工进度等情况 1.1.3数据处理
假定基坑如图4所示。假定测点A(XA,YA)），测点B(XB， YB)，DM1、DM2为基坑转角点用于设定虚拟段面。基坑各直线段中所设的监测点划分为同一断面
图4基坑断面及监测点示意图
