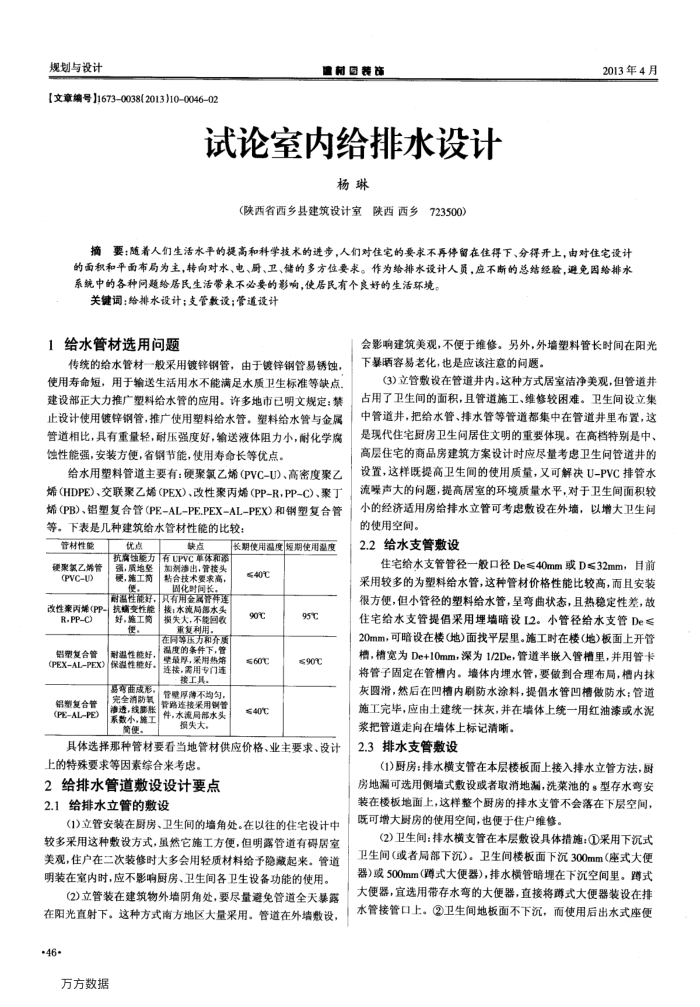

试论室内给排水设计
杨琳
(陕西省西乡县建筑设计室陕西西乡
723500）
2013年4月
摘要：随着人们生活水平的提高和科学技术的进步，人们对住宅的要求不再停留在佳得下、分得开上，由对住宅设计的面积和平面市局为主，转向对水、电、厨、卫、储的多方位要求。作为给排水设计人员，应不断的总结经验，避免因给排水
系统中的各种问题给居民生活带来不必要的影响，使居民有个良好的生活环境。关键词：龄排水设计；支管敦设：管道设计
1给水管材选用问题
传统的给水管材一般采用镀锌钢管，由于镀锌钢管易锈蚀，使用寿命短，用于输送生活用水不能满足水质卫生标准等缺点建设部正大力推广型料给水管的应用。许多地市已明文规定：禁止设计使用镀锌钢管，推广使用塑料给水管。塑料给水管与金属管道相比，具有重量轻，耐压强度好，输送波体阻力小，耐化学腐蚀性能强，安装方便，省钢节能，使用寿命长等优点。
给水用塑料管道主要有：硬聚氯乙烯(PVC-U)、高密度聚乙烯（HDPE)、交联聚乙烯(PEX)、改性聚丙烯（PP-R，PP-C)、聚丁烯(PB)、铝塑复合管(PE-AL-PE.PEX-AL-PEX)和钢塑复合管等。下表是几种建筑给水管材性能的比较
管材性能硬聚氯乙烯管(PVC-U)
优点
快点
长期使用温度短期使用温度
抗离蚀能力有UPVC单体和净
强，质地硬，施工筒
加剂渗出，管接头粘合技术要求高，
固化时面
耐温性能好，贝有用金属管件连
改性案丙烯(PP-
抗端变性能
R.PP-CX 铝型复合管
好，施工筒耐温性能好。
(PEX-AL-PEX)保湿性能好。
易亨曲成形，
铝塑复合管(PEALPE)
完全消防载渗透，线脉胀系数小，施工简便。
接：水流局部水头损失大，不能回收重复利用
在同等压力和介质温度的条件下，管壁最厚，采用热熔连接，需用专门连
接工具。
管整厚薄不均匀，管路连接采用钢管件，水流局部水头
损失大。
≤40℃ 90℃
95℃
≤60c ≤40℃
≤90℃
具体选择那种管材要看当地管材供应价格、业主要求、设计
上的特殊要求等因素综合来考患。 2给排水管道敷设设计要点 2.1给排水立管的敷设
(1)立管安装在厨房、卫生间的墙角处。在以往的住宅设计中较多采用这种数设方式，虽然它施工方便，但明露管道有碍居室美观，住户在二次装修时大多会用轻质材料给予隐藏起来。管道明装在室内时，应不影响厨房、卫生间各卫生设备功能的使用。
(2)立管装在建筑物外墙阴角处，要尽量避免管道全天暴露在阳光直射下。这种方式南方地区大量采用。管道在外墙数设，-46·
万方数据
会影响建筑美观，不便于维修。另外，外墙塑料管长时间在阳光下暴晒容易老化，也是应该注意的问题。
(3)立管数设在管道井内。这种方式居室洁净美观，但管道井占用了卫生间的面积，且管道施工、维修较困难。卫生间设立集中管道井，把给水管、排水管等管道都集中在管道井并里布置，这是现代住宅厨房卫生间居住文明的重要体现。在高档特别是中、高层住宅的商品房建筑方案设计时应尽量考虑卫生问管道井的设置，这样既提高卫生间的使用质量，又可解决U-PVC排管水流噪声大的问题，提高居室的环境质量水平，对于卫生间面积较小的经济适用房给排水立管可考患数设在外墙，以增大卫生间的使用空间。
2.2给水支管敷设
住宅给水支管管径一般口径De≤40mm或D≤32mm，目前采用较多的为塑料给水管，这种管材价格性能比较高，而且安装很方便，但小管径的塑料给水管，呈弯曲状态，且热稳定性差，故住宅给水支管提倡采用埋墙暗设L2。小管径给水支管De≤ 20mm，可暗设在楼（地）面找平层里。施工时在楼（地）板面上开管槽，槽宽为De+10mm，深为1/2De，管道半嵌入管槽里，并用管卡将管子固定在管槽内。墙体内埋水管，要做到合理布局，槽内抹灰圆滑，然后在凹槽内刷防水涂料，提倡水管凹槽做防水：管道施工完毕，应由土建统一抹灰，并在墙体上统一用红油漆或水泥
浆把管道走向在墙体上标记清晰。 2.3排水支管敷设
(1)厨房：排水横支管在本层楼板面上接入排水立管方法，厨房地漏可选用侧墙式敷设或者取消地漏，洗菜池的。型存水弯安装在楼板地面上，这样整个厨房的排水支管不会落在下层空间，既可增大厨房的使用空间，也便于住户维修。
(2)卫生间：排水横支管在本层数设具体措施：①采用下沉式卫生间（或者局部下沉）。卫生间楼板面下沉300mm（座式大便器）或500mm(式大便器），排水横管暗埋在下沉空间里。奠式大便器，宜选用带存水弯的大便器，直接将尊式大便器装设在排水管接管口上。②卫生间地板面不下沉，而使用后出水式座便
