2013年第4期（总第127期）
江西建材
建筑与规划设计

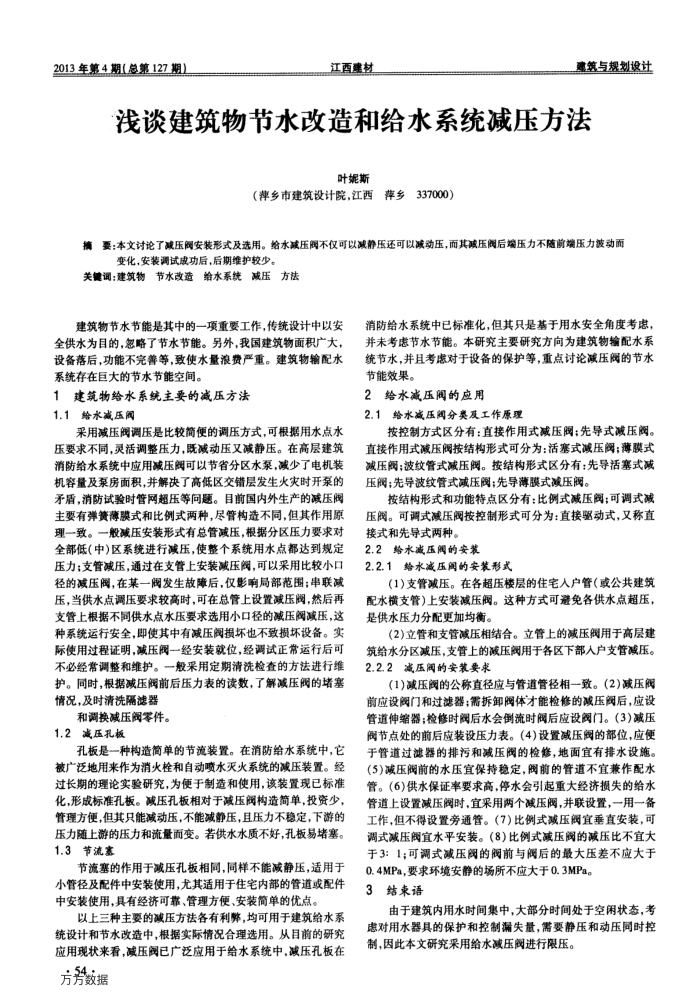

浅谈建筑物节水改造和给水系统减压方法
叶妮斯
萍乡337000）
（萍乡市建筑设计院，江西
摘要：本文讨论了减压阀安装形式及选用。给水减压阀不仅可以减静压还可以减动压，而其减压阅后端压力不随前端压力被动面
变化，安装调试成功后，后期维护较少。
关键调：建筑物节水改造给水系统减压方法
建筑物节水节能是其中的一项重要工作，传统设计中以安全供水为目的，忽略了节水节能。另外，我国建筑物面积广大，设备落后，功能不完善等，致使水量浪费严重。建筑物输配水系统存在巨大的节水节能空间。
1建筑物给水系统主要的减压方法 1.1给水减压阀
采用减压阀调压是比较简便的调压方式，可根据用水点水压要求不同，灵活调整压力，既减动压又减静压。在高层建筑消防给水系统中应用减压阀可以节省分区水泵，减少了电机装机容量及泵房面积，并解决了高低区交错层发生火灾时开泵的矛盾，消防试验时管网超压等问题。目前国内外生产的减压阀主要有弹簧薄膜式和比例式两种，尽管构造不同，但其作用原理一致。一般减压安装形式有总管减压，根据分区压力要求对全部低（中)区系统进行减压，使整个系统用水点都达到规定压力；支管减压，通过在支管上安装减压阀，可以采用比较小口径的减压阀，在某一阀发生故障后，仅影响局部范围；串联减压，当供水点调压要求较高时，可在总管上设置减压阀，然后再支管上根据不同供水点水压要求选用小口径的减压阀减压，这种系统运行安全，即使其中有减压阀损坏也不致损坏设备。实际使用过程证明，减压阀一经安装就位，经调试正常运行后可不必经常调整和维护。一般采用定期清洗检查的方法进行维护。同时，根据减压阀前后压力表的读数，了解减压阀的堵塞情况，及时清洗隔滤器
和调换减压阀零件。 1.2减压孔板
孔板是一种构造简单的节流装置。在消防给水系统中，它被广泛地用来作为消火栓和自动喷水灭火系统的减压装置。经过长期的理论实验研究，为便于制造和使用，该装置现已标准化，形成标准孔板。减压孔板相对于减压阀构造简单，投资少，管理方便，但其只能减动压，不能减静压，且压力不稳定，下游的压力随上游的压力和流量而变。若供水水质不好，孔板易堵塞。 1.3节流塞
节流塞的作用于减压孔板相同，同样不能减静压，适用于小管径及配件中安装使用，尤其适用于住宅内部的管道或配件中安装使用，具有经济可靠、管理方便、安装简单的优点。
以上三种主要的减压方法各有利幕，均可用于建筑给水系统设计和节水改造中，根据实际情况合理选用。从目前的研究应用现状来看，减压阀已广泛应用于给水系统中，减压孔板在方芳数据
消防给水系统中已标准化，但其只是基于用水安全角度考虑，并未考患节水节能。本研究主要研究方向为建筑物输配水系统节水，并且考虑对于设备的保护等，重点讨论减压阀的节水节能效果。
2给水减压阀的应用
2.1给水减压阔分类及工作原理
按控制方式区分有：直接作用式减压阀；先导式减压阀。直接作用式减压阀按结构形式可分为：活塞式减压阀；薄膜式减压阀；波纹管式减压阀。按结构形式区分有：先导活塞式减压阀；先导波纹管式减压阀；先导薄膜式减压阀。
按结构形式和功能特点区分有：比例式减压阅；可调式减压阀。可调式减压阀按控制形式可分为：直接驱动式，又称直接式和先导式两种。
2.2给水减压阔的安装
2.2.1给水减压阔的安装形式
(1)支管减压。在各超压楼层的住宅人户管（或公共建筑配水横支管）上安装减压阀。这种方式可避免各供水点超压，是供水压力分配更加均衡。
(2)立管和支管减压相结合。立管上的减压阀用于高层建筑给水分区减压，支管上的减压阀用于各区下部入户支管减压。 2.2.2减压阔的安装要求
(1)减压阅的公称直径应与管道管径相一致。(2)减压阀前应设阀门和过滤器；需拆卸阀体才能检修的减压阅后，应设管道伸缩器；检修时阅后水会例流时阀后应设阀门。（3)减压阀节点处的前后应装设压力表。（4)设置减压阅的部位，应便于管道过滤器的排污和减压阀的检修，地面宜有排水设施。(5)减压阀前的水压宜保持稳定，阀前的管道不宜兼作配水管。（6)供水保证率要求高，停水会引起重大经济损失的给水管道上设置减压阀时，宜采用两个减压阀，并联设置，一用一备工作，但不得设置旁通管。（7)比例式减压阀宜乘直安装，可调式减压阀宜水平安装。（8）比例式减压阀的减压比不宜大于3：1；可调式减压阅的阀前与阀后的最大压差不应大于 0.4MPa，要求环境安静的场所不应大于0.3MPa。
结束语 3
由于建筑内用水时间集中，大部分时间处于空闲状态，考患对用水器具的保护和控制漏失量，需要静压和动压同时控制，因此本文研究采用给水减压阀进行限压，
