2012年10月
【文章编号】16730038(2012)300109-02
温材国装饰
工艺与设备

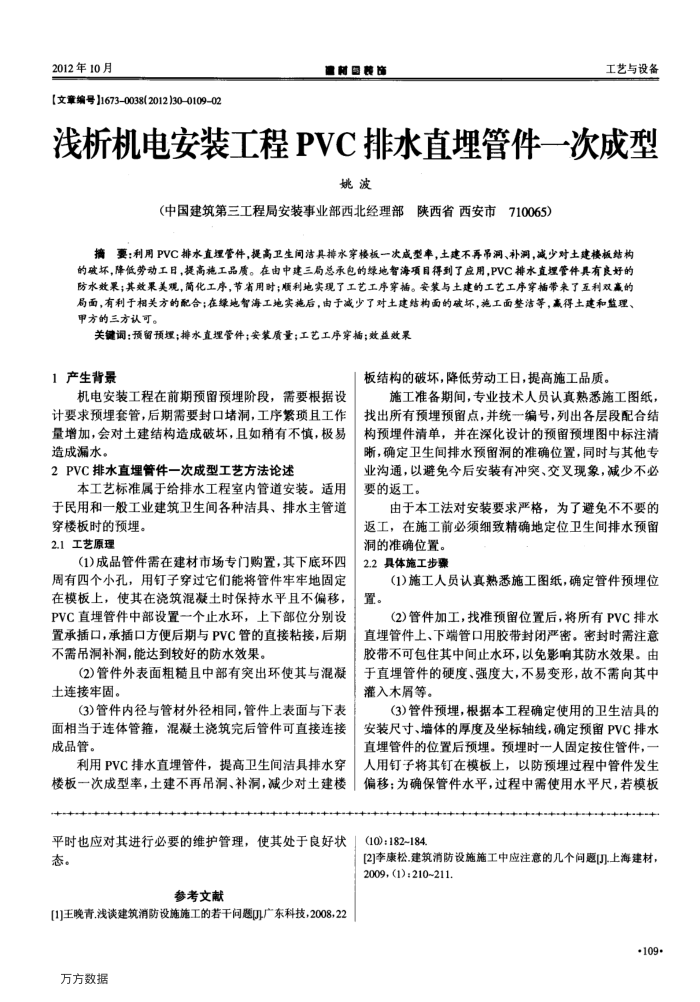

浅析机电安装T程PVC排水直埋管件一次成型
姚波
（中国建筑第三工程局安装事业部西北经理部陕西省西安市710065）
摘要：利用PVC排水直埋管件，提高卫生间洁具排水穿楼板一次成型率，土建不再吊洞、补洞，减少对土建楼板结构的破坏，降低劳动工日，提高施工品质。在由中建三局总承包的绿地智海项目得到了应用，PVC排水直埋管件具有良好的防水效果；其效果美观，简化工序，节省用时；顺利地实现了工艺工序穿插。安装与土建的工艺工序穿插带来了互利双赢的局面，有利于相关方的配合：在绿地智海工地实施后，由于减少了对土建结构面的破坏，施工面整洁等，高得土建和监理、甲方的三方认可。
关键调：预留预埋；排水直理管件：安质量；工艺工序穿插：效益效果
1产生背景
机电安装工程在前期预留预埋阶段，需要根据设计要求预埋套管，后期需要封口堵洞，工序繁琐且工作量增加，会对土建结构造成破坏，且如稍有不慎，极易造成漏水。
2PVC排水直埋管件一次成型工艺方法论述
本工艺标准属于给排水工程室内管道安装。适用于民用和一般工业建筑卫生间各种洁具、排水主管道
穿楼板时的预埋。 2.1工艺原理
(1)成品管件需在建材市场专门购置，其下底环四周有四个小孔，用钉子穿过它们能将管件牢牢地固定在模板上，使其在浇筑混凝土时保持水平且不偏移， PVC直埋管件中部设置一个止水环，上下部位分别设置承插口，承插口方便后期与PVC管的直接粘接，后期不需吊洞补洞，能达到较好的防水效果。
(2)管件外表面粗且中部有突出环使其与混凝
土连接牢固，
(3)管件内径与管材外径相同，管件上表面与下表面相当于连体管箍，混凝土浇筑完后管件可直接连接成品管。
利用PVC排水直埋管件，提高卫生间洁具排水穿楼板一次成型率，土建不再吊洞、补洞，减少对土建楼平时也应对其进行必要的维护管理，使其处于良好状态。
参考文献
[1]王晚青.浅淡建筑消防设施施工的若干问题广东科技，2008,22 万方数据
板结构的破坏，降低劳动工日，提高施工品质。
施工准备期间，专业技术人员认真熟悉施工图纸，找出所有预埋预留点，并统一编号，列出各层段配合结构预埋件清单，并在深化设计的预留预埋图中标注清晰，确定卫生间排水预留洞的准确位置，同时与其他专业沟通，以避免今后安装有冲突、交叉现象，减少不必要的返工。
由于本工法对安装要求严格，为了避免不不要的返工，在施工前必须细致精确地定位卫生间排水预留
洞的准确位置。 2.2具体施工步票
(1)施工人员认真熟悉施工图纸，确定管件预埋位置。
(2)管件加工，找准预留位置后，将所有PVC排水直埋管件上、下端管口用胶带封闭严密。密封时需注意胶带不可包住其中间止水环，以免影响其防水效果。由于直埋管件的硬度、强度大，不易变形，故不需向其中灌入木眉等。
(3)管件预埋，根据本工程确定使用的卫生洁具的安装尺寸、墙体的厚度及坐标轴线，确定预留PVC排水直埋管件的位置后预埋。预埋时-一人固定按住管件，人用钉子将其钉在模板上，以防预埋过程中管件发生偏移：为确保管件水平，过程中需使用水平尺，若模板
(10)：182~184
[2]李康松.建筑消防设施施工中应注意的几个问题]上海建材， 2009,(1):210~211.
·109
