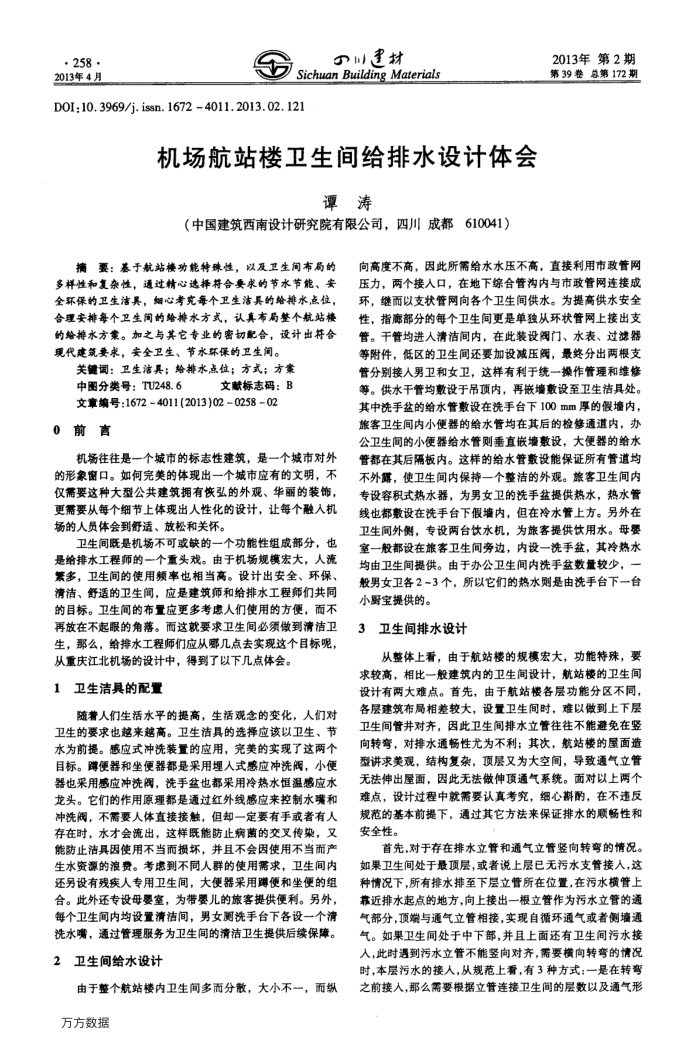

机场航站楼卫生间给排水设计体会
谭涛
（中国建筑西南设计研究院有限公司，四川成都610041）
摘要：基于航站楼功能特球性，以及卫生间布局的多样性和复杂性，通过精心选择特合要求的节水节能、安全环保的卫生洁具，细心考究每个卫生活具的给排水点位，合理安排每个卫生间的给排水方式，认真布局整个航站楼的给排水方案。加之与其它专业的密切配合，设计出符合现代建筑要求，安全卫生、节水环保的卫生间。
关键词：卫生洁具；给排水点位；方式；方案
中图分类号：TU248.6
文献标志码：B
文章编号：1672-4011(2013)02-025802 0前宵
机场往往是一个城市的标志性建筑，是一个城市对外的形象窗口。如何完美的体现出一个城市应有的文明，不仅需要这种大型公共建筑拥有恢弘的外观、华丽的装饰，更需要从每个细节上体现出人性化的设计，让每个融人机场的人员体会到舒适、放松和关怀。
卫生间既是机场不可或缺的一个功能性组成部分，也是给排水工程师的一个重头戏。由于机场规模宏大，人流紫多，卫生间的使用频率也相当高。设计出安全、环保、清洁、舒适的卫生闻，应是建筑师和给排水工程师们共同的目标。卫生闻的布置应更多考虑人们使用的方便，面不再放在不起眼的角落。而这就要求卫生间必须傲到清活卫生，那么，给排水工程师们应从哪几点去实现这个目标呢，从重庆江北机场的设计中，得到了以下几点体会。
卫生洁具的配置 1
随着人们生活水平的提高，生活观念的变化，人们对卫生的要求也越来越高。卫生洁具的选择应该以卫生、节水为前提。感应式冲洗装置的应用，完美的实现了这两个目标。跨便器和坐便器都是采用埋人式感应冲洗阀，小便器也采用感应冲洗阀，洗手盆也都采用冷热水恒温感应水龙头。它们的作用原理都是通过红外线感应来控制水嘴和冲洗阀，不需要人体直接接触，但却一定要有手或者有人存在时，水才会流出，这样既能防止病菌的交叉传染，又能防止洁具因使用不当而损坏，并且不会因使用不当而产生水资源的浪费。考虑到不同人群的使用需求，卫生间内还另设有残疾人专用卫生间，大便器采用跨便和坐便的组合。此外还专设母要室，为带要儿的旅客提供便利。另外，每个卫生间内均设置清洁间，男女厕洗手台下各设一个清洗水嘴，通过管理服务为卫生间的清洁卫生提供后续保障。
2卫生间给水设计
由于整个航站楼内卫生间多面分散，大小不一，而纵万方数据
2013年第2期第39卷总第172期
向高度不高，因此所需给水水压不高，直接利用市政管网压力，两个接人口，在地下综合管沟内与市政管网连接成环，继而以支状管网向各个卫生间供水。为提高供水安全性，指廊部分的每个卫生间更是单独从环状管网上接出支管。干管均进人清洁间内，在此装设阀门、水表、过滤器等附件，低区的卫生间还要加设减压阀，最终分出两根支管分别接人男卫和女卫，这样有利于统一操作管理和维修等。供水干管均敷设于吊顶内，再嵌墙敷设至卫生洁具处。其中洗手盆的给水管敷设在洗手台下100mm厚的假墙内，旅客卫生间内小便器的给水管均在其后的检修通道内，办公卫生间的小便器给水管则重直嵌墙敷设，大便器的给水管都在其后隔板内。这样的给水管敷设能保证所有管道均不外露，使卫生间内保持一个整洁的外观。旅客卫生间内专设容积式热水器，为男女卫的洗手盆提供热水，热水管线也都数设在洗手台下假墙内，但在冷水管上方。另外在卫生间外侧，专设两台饮水机，为旅客提供饮用水。母要室一般都设在旅客卫生间旁边，内设一洗手盆，其冷热水均由卫生间提供。由于办公卫生间内洗手盆数量较少，一般男女卫各2~3个，所以它们的热水则是由洗手台下一台小厨宝提供的。
3
卫生间排水设计
从整体上看，由于航站楼的规模宏大，功能特殊，要
求较高，相比一般建筑内的卫生间设计，航站楼的卫生间设计有两大难点。首先，由于航站楼各层功能分区不同，各层建筑布局相差较大，设置卫生间时，难以做到上下层卫生间管并对齐，因此卫生间排水立管往往不能避免在竖向转弯，对排水通畅性尤为不利：其次，航站楼的屋面造型讲求美观，结构复杂，顶层又为大空间，导致通气立管无法伸出屋面，因此无法做伸顶通气系统。面对以上两个难点，设计过程中就需要认真考究，细心群酌，在不违反规范的基本前提下，通过其它方法来保证排水的顾畅性和安全性。
首先，对于存在排水立管和通气立管竖向转弯的情况。如果卫生间处于最顶层，或者说上层已无污水支管接人，这种情况下，所有排水排至下层立管所在位置，在污水横管上靠近排水起点的地方，向上接出一根立管作为污水立管的通气部分，项端与通气立管相接，实现自循环通气或者侧增通气。如果卫生间处于中下部，并且上面还有卫生间污水接入，此时遇到污水立管不能竖向对齐，需要横向转弯的情况时，本层污水的接人，从规范上看，有3种方式：一是在转弯之前接入，那么需要根据立管连接卫生间的层数以及通气形
