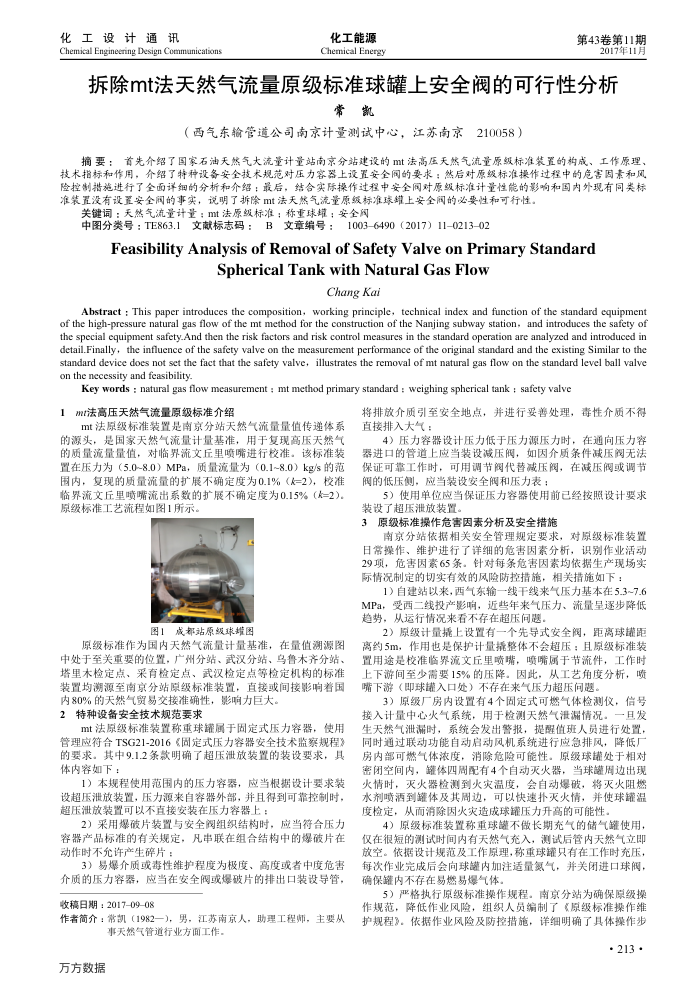

拆除mt法天然气流量原级标准球罐上安全阀的可行性分析
常凯
（西气东输管道公司南京计量测试中心，江苏南京210058）
摘要：首先介绍了国家石油天然气大流量计量站南京分站建设的mt法高压天然气流量原级标准装置的构成、工作原理险控制措施进行了全面评细的分析和介绍：最后，结合实际操作过程中安全间对原级标准计量性能的影响和国内外现有同类标准装置没有设置安全阅的事实，说明了拆除mt法天然气流量原级标准球罐上安全阀的必要性和可行性。
关键词：天然气流量计量：mt法原级标准；称重球罐；安全阅
中图分类号：TE863.1文献标志码：B文章编号：1003-6490（2017）11-0213-02
FeasibilityAnalysisofRemovalofSafetyValveonPrimaryStandard
SphericalTank withNaturalGas Flow
ChangKai
Abstract : This paper introduces the composition, working principle, technical index and function of the standard equipment e saa e s e o oao o a o s e ssd the special equipment safety.And then the risk factors and risk control measures in the standard operation are analyzed and introduced in detail.Finally, the influence of the safety valve on the mcasurement performance of the original standard and the existing Similar to thc standard device does not set the fact that the safety valve, illustrates the removal of mt natural gas flow on the standard level ball valve on the necessity and feasibility
Key words : natural gas flow measurement : mt method primary standard : weighing spherical tank : safety valve
邢t法高压天然气流量原级标准介绍
mt法原级标准装置是南京分站天然气流量量值传递体系的源头，是国家天然气流量计量基准，用于复现高压天然气的质量流量量值，对临界流文丘里喷嘴进行校准。该标准装置在压力为（5.0~8.0）MPa，质量流量为（0.1~8.0）kg/s的范围内，复现的质量流量的扩展不确定度为0.1%（k=2)，校准临界流文丘里喷嘴流出系数的扩展不确定度为0.15%（k=2)，原级标准工艺流程如图1所示。
图1成都站原级球罐图
原级标准作为国内天然气流量计量基准，在量值测源图中处于至关重要的位置，广州分站、武汉分站、乌鲁木齐分站、塔里木检定点、采育检定点、武汉检定点等检定机构的标准装置均溯源至南京分站原级标准装置，直接或间接影响着国
内80%的天然气贸易交接准确性，影响力巨大。 2特种设备安全技术规范要求
mt法原级标准装置称重球罐属于固定式压力容器，使用管理应符合TSG21-2016（同定式压力容器安全技术监察规程》的要求。其中9.1.2条款明确了超压泄放装置的装设要求，具体内容如下：
1）本规程使用范围内的压力容器，应当根据设计要求装设超压泄放装置，压力源来自容器外部，并且得到可靠控制时，超压泄放装置可以不直接安装在压力容器上：
2）采用爆破片装置与安全阅组织结构时，应当符合压力容器产品标准的有关规定，凡串联在组合结构中的爆破片在动作时不允许产生碎片：
3）易爆介质或毒性维护程度为极度、高度或者中度危害介质的压力容器，应当在安全阀或爆破片的排出口装设导管，收稿日期：2017-09-08
作者简介：常凯（1982一)，男，江苏南京人，助理工程师，主要从
事天热气管道行业方面工作，
方方数据
将排放介质引至安全地点，并进行要善处理，毒性介质不得直接排入大气：
4）压力容器设计压力低于压力源压力时，在通向压力容器进口的管道上应当装设减压阀，如因介质条件减压阅无法保证可靠工作时，可用调节阀代替减压阀，在减压阀或调节阀的低压侧，应当装设安全阀和压力表：
5）使用单位应当保证压力容器使用前已经按照设计要求装设了超压泄放装置。
3原级标准操作危害因素分析及安全措施
南京分站依据相关安全管理规定要求，对原级标准装置日常操作、维护进行了详细的危害因素分析，识别作业活动 29项，危害因素65条。针对每条危害因素均依据生产现场实际情况制定的切实有效的风险防控措施，相关措施如下：
1）自建站以来，西气东输一线干线来气压力基本在5.3~7.6 MPa，受西二线投产影响，近些年来气压力、流量呈逐步降低趋势：从运行情况来看不存在超压间题
2）原级计量靠上设置有一个先导式安全阀，距离球罐距离约5m，作用也是保护计量撬整体不会超压：且原级标准装置用途是校准临界流文丘里喷嘴，喷嘴属于节流件，工作时上下游间至少需要15%的压降。因此，从工艺角度分析，喷嘴下游（即球罐入口处）不存在来气压力超压间题，
3）原级厂房内设置有4个固定式可燃气体检测仪，信号接入计量中心火气系统，用于检测天然气滑漏情况。一且发生天然气泄漏时，系统会发出警报，提醒值班人员进行处置，同时通过联动功能自动启动风机系统进行应急排风，降低厂房内部可燃气体浓度，消除危险可能性。原级球罐处于相对密闭空间内，罐体四周配有4个自动灭火器，当球罐周边出现火情时，灭火器检测到火灾温度，会自动爆破，将灭火阻燃水剂喷酒到罐体及其周边，可以快速扑灭火情，并使球罐温度检定，从而消除因火灾造成球罐压力升高的可能性。
4）原级标准装置称重球罐不做长期充气的储气罐使用仅在很短的测试时间内有天然气充入，测试后管内天然气立即放空。依据设计规范及工作原理，称重球罐只有在工作时充压，每次作业完成后会向球罐内加注适量氮气，并关闭进口球阀，确保罐内不存在易燃易爆气体
5）严格执行原级标准操作规程。南京分站为确保原级操作规范，降低作业风险，组织人员编制了《原级标准操作维护规程》。依据作业风险及防控措施，详细明确了具体操作步
