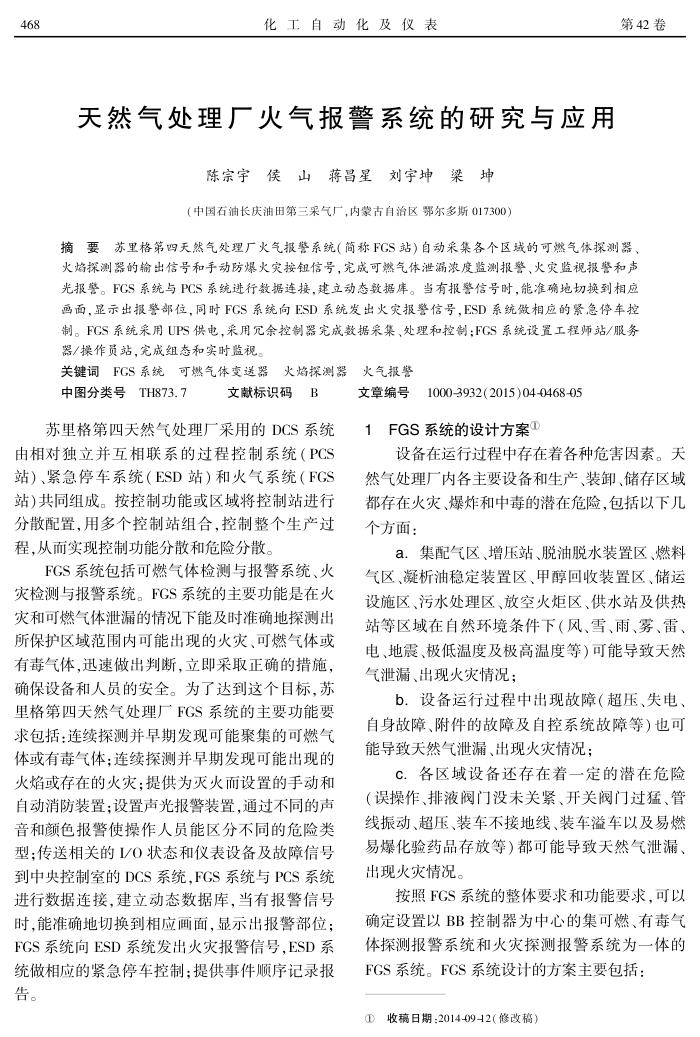

化工自动化及仪表
天然气处理广火气报警系统的研究与应用
陈宗宇侯山蒋昌星刘宇坤梁坤（中国石油长庆油田第三采气厂，内蒙古自治区鄂尔多斯017300）
第42卷
摘要苏里格第四天然气处理厂火气报警系统（简称FCS站）自动采集各个区域的可燃气体探测器、火熔探测器的输出信号和手动防爆火灾按钮信号，完成可燃气体泄漏浓度监测报警、火灾监视报警和声光报警。FGS系统与PCS系统进行数据连接，建立动态数据库。当有报等信号时，能准确地切换到相应画面，显示出报警部位，同时FGS系统向ESD系统发出火灾报警信号，ESD系统做相应的紧急停车控制。FCS系统采用UPS供电，采用究余控制器完成数据采集、处理和控制;FGS系统设置工程师站/服务器/操作员站，完成组态和实时监视。
关键词FCS系统可燃气体变送器火熔探测器
火气报警
中图分类号TH873.7
文献标识码B
苏里格第四天然气处理厂采用的DCS系统
由相对独立并互相联系的过程控制系统（PCS 站）、紧急停车系统（ESD站）和火气系统（FGS 站)共同组成。按控制功能或区域将控制站进行分散配置，用多个控制站组合，控制整个生产过程，从而实现控制功能分散和危险分散。
FGS系统包括可燃气体检测与报警系统、火灾检测与报警系统。FGS系统的主要功能是在火灾和可燃气体泄漏的情况下能及时准确地探测出所保护区域范围内可能出现的火灾、可燃气体或有毒气体，迅速做出判断，立即采取正确的措施，确保设备和人员的安全。为了达到这个目标，苏里格第四天然气处理厂FGS系统的主要功能要求包括：连续探测并早期发现可能聚集的可燃气体或有毒气体：连续探测并早期发现可能出现的火焰或存在的火灾；提供为灭火而设置的手动和自动消防装置：设置声光报警装置，通过不同的声音和颜色报警使操作人员能区分不同的危险类型：传送相关的I/O状态和仪表设备及故障信号到中央控制室的DCS系统,FGS系统与PCS系统进行数据连接，建立动态数据库，当有报警信号时，能准确地切换到相应画面，显示出报警部位： FGS系统向ESD系统发出火灾报警信号，ESD系统做相应的紧急停车控制：提供事件顺序记录报告。
文章编号1000-3932(2015)04-0468-05
FGS系统的设计方案T 1
设备在运行过程中存在着各种危害因素。天
然气处理厂内各主要设备和生产、装卸、储存区域都存在火灾、爆炸和中毒的潜在危险，包括以下几个方面：
a.集配气区、增压站、脱油脱水装置区、燃料气区、凝析油稳定装置区、甲醇回收装置区、储运设施区、污水处理区、放空火炬区、供水站及供热站等区域在自然环境条件下（风、雪、雨、雾、雷、电、地震、极低温度及极高温度等）可能导致天然气泄漏、出现火灾情况；
b.设备运行过程中出现故障（超压、失电自身故障、附件的故障及自控系统故障等）也可能导致天然气泄蒲、出现火灾情况；
c.各区域设备还存在着一定的潜在危险（误操作、排液阀门没未关紧、开关阀门过猛、管线振动、超压、装车不接地线、装车溢车以及易燃易爆化验药品存放等）都可能导致天然气泄漏出现火灾情况。
按照FGS系统的整体要求和功能要求，可以确定设置以BB控制器为中心的集可燃、有毒气体探测报警系统和火灾探测报警系统为一体的
FGS系统。FGS系统设计的方案主要包括： ①D收稿日期：2014-09-12（修改稿）
