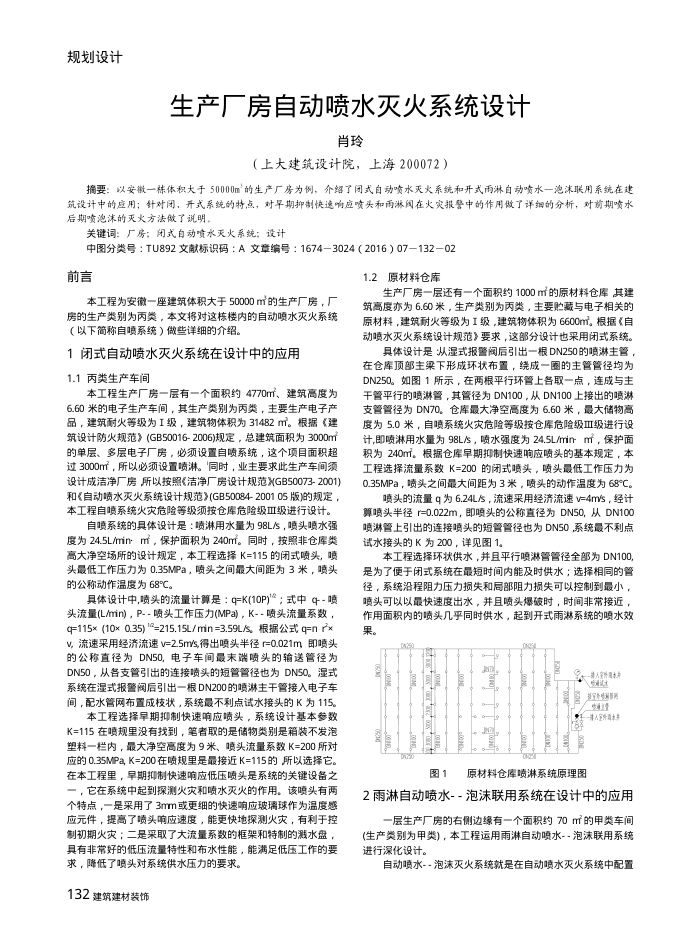

规划设计
生产厂房自动喷水灭火系统设计
肖玲
（上大建筑设计院，上海200072）
摘要：以安徽一袜体积大于50000m的生产厂房为例，介绍了闭式自动喷水灭火系统和开式雨淋自动喷水一池沫联用系统在建筑设计中的应用；针对闭，开式系统的特点，对早期抑制快速响应喷头和雨涨闪在火灾报警中的作用做了详细的分析，对前期喷水后期喷泡沫的灭火方法做了说明，
关键词：厂房；闭式自动喷水天火系统；设计
中图分类号：TU892文献标识码：A文章编号：1674-3024（2016）07—132—02
前言
本工程为安徽一座建筑体积大于50000m的生产厂房，厂房的生产类别为内类，本文将对这栋楼内的自动明水灭火系统（以下简称自喷系统）做些详细的介绍。
1闭式自动喷水灭火系统在设计中的应用 1.1丙类生产车间
本工程生产厂房一层有一个面积约4770m、建筑高度为 6.60米的电子生产车间，其生产类别为丙类，主要生产电子产品，建筑耐火等级为I级，建筑物体积为31482m。根据（建筑设计防火规范》（GB50016-2006)规定，总建筑面积为3000m 的单层、多层电子厂房，必须设置自喷系统，这个项目面积超过3000m，所以必须设置喷淋。同时，业主要求此生产车间须设计成洁净厂房所以按照《洁净厂房设计规范GB50073-2001) 和《自动喷水灭火系统设计规范》(GB50084-200105版)的规定本工程自喷系统火灾危险等级须按仓库危险级Ⅲ级进行设计。
自喷系统的具体设计是：喷淋用水量为98L/，喷头喷水强度为24.5L/minmf，保护面积为240mf。同时，按照非仓库类高大净空场所的设计规定，本工程选择K=115的闭式喷头，喷头最低工作压力为0.35MPa，喷头之间最大间距为3米，喷头的公称动作温度为68℃。
具体设计中,喷头的流量计算是：9=K(10P)"：式中9-喷头流量(L/min)，P-喷头工作压力(MPa)，K--喷头流量系数， q=115× (10× 0.35) °=215.15L/min=3.59L/s,根据公式 q=n rx V，流速采用经济流速V=2.5ms得出喷头半径r=0.021m即喷头的公称直径为DN50，电子车间最末端喷头的输送管径为 DN50，从各支管引出的连接喷头的短管管径也为DN50。湿式系统在湿式报警阀后引出一根DN200的喷淋主干管接入电子车间，配水管网布置成枝状，系统最不利点试水接头的K为115
本工程选择早期抑制快速响应喷头，系统设计基本参数 K=115在喷规里没有找到，笔者取的是储物类别是箱装不发泡塑料一栏内，最大净空高度为9米、喷头流量系数K=200所对应的0.35MPa,K=200在喷规里是最接近K=115的所以选择它。在本工程里，早期抑制快速响应低压喷头是系统的关键设备之，它在系统中起到探测火灾和喷水灭火的作用。该喷头有两个特点，一是采用了3mm或更细的快速响应玻瑞球作为温度感应元件，提高了喷头响应速度，能更快地探测火灾，有利于控制初期火灾：二是采取了大流量系数的框架和特制的溅水盘具有非常好的低压流量特性和布水性能，能满足低压工作的要
求，降低了喷头对系统供水压力的要求， 132建筑建材装饰
1.2原材料仓库
生产厂房一层还有一个面积约1000m的原材料仓库其建筑高度亦为6.60米，生产类别为丙类，主要购藏与电子相关的原材料，建筑耐火等级为I级，建筑物体积为6600m。根据《自动喷水灭火系统设计规范》要求，这部分设计也采用闭式系统。
具体设计是从湿式报警阅后引出一根DN250的喷淋主管，在仓库顶部主梁下形成环状布置，绕成一圈的主管管径均为 DN250。如图1所示，在两根平行环管上喜取一点，连成与主干管平行的喷淋管，其管径为DN100，从DN100上接出的喷淋支管管径为DN70仓库最大净空高度为6.60米，最大储物高度为5.0米，自喷系统火灾危险等级按仓库危险级Ⅲ级进行设计,即喷淋用水量为98L/s，喷水强度为24.5L/minm，保护面积为240mf。根据仓库早期抑制快速响应喷头的基本规定，本工程选择流量系数K=200的闭式喷头，喷头最低工作压力为 0.35MPa，喷头之间最大间距为3米，喷头的动作温度为68°℃C。
喷头的流量q为6.24L/s，流速采用经济流速V=4m/s，经计算喷头半径r=0.022m，即喷头的公称直径为DN50，从DN100 喷淋上引出的连接喷头的短管管径也为DN50系统最不利点试水接头的K为200，详见图1。
本工程选择环状供水，并且平行喷淋管管径全部为DN100 是为了便于闭式系统在最短时间内能及时供水：选择相同的管径，系统沿程阻力压力损失和局部阻力损失可以控制到最小，喷头可以以最快速度出水，并且喷头爆破时，时间非常接近作用面积内的喷头几乎同时供水，起到开式雨淋系统的喷水效果。
人大益宝限生主量支一辞人室外西水井
图1
原材料仓库喷淋系统原理图
2雨淋自动喷水--泡沫联用系统在设计中的应用
一层生产厂房的右侧边缘有一个面积约70㎡的甲类车间(生产类别为甲类），本工程运用雨淋自动喷水--泡沫联用系统进行深化设计。
自动喷水-·泡沫灭火系统就是在自动喷水灭火系统中配置
