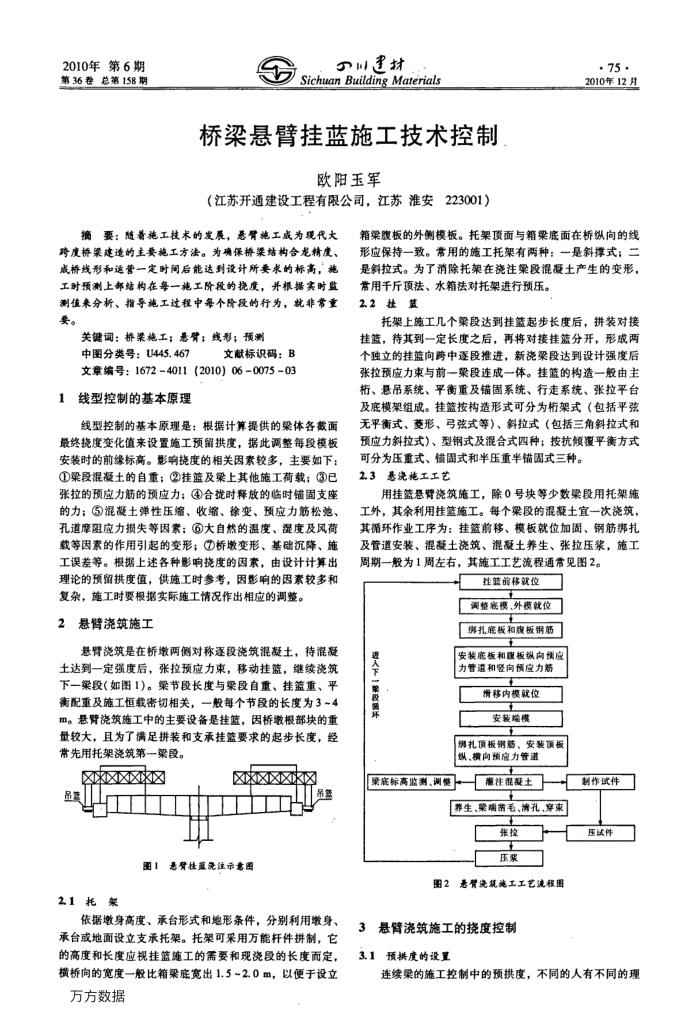

桥梁悬臂挂蓝施工技术控制
欧阳玉军
（江苏开通建设工程有限公司，江苏淮安223001）
摘要：随着施工技术的发展，悬臂施工成为现代大跨度桥梁建造的主要施工方法。为确保桥渠结构合龙精度、成桥线形和运营一定时间后能达到设计所要求的标高，施工时预测上部结构在每一施工阶段的挑度，并根据实时监测值来分析、指导施工过程中每个阶段的行为，就非常重要。
关键词：桥渠施工；悬臂：线形；预测
中图分类号：U445.467
文献标识码：B
文章编号：1672-4011（2010）06-007503 线型控制的基本原理
线型控制的基本原理是：根据计算提供的梁体各截面最终挠度变化值来设置施工预留拱度，据此调整每段模板安装时的前缘标高。影响提度的相关因素较多，主要如下： ①D梁段混蒙土的自重：②挂蓝及架上其他施工荷载：③已张拉的预应力筋的预应力：④合找时释放的临时错固支座的力：5混凝土弹性压缩、收缩、徐变、预应力筋松弛、孔道摩阻应力损失等因素；@大自然的温度、湿度及风荷载等因素的作用引起的变形；桥墩变形、基础沉降、施工误差等。根据上述各种影响挠度的因素，由设计计算出理论的预留拱度值，供施工时参考，因影响的因素较多和复杂，施工时要根据实际施工情况作出相应的调整。
2
悬基臂浇筑施工
悬臂浇筑是在桥墩两侧对称逐段浇筑混凝土，待混凝
土达到一定强度后，张拉预应力束，移动挂蓝，继续浇筑下一梁段（如图1)。梁节段长度与梁段自重、挂蓝重、平衡配重及施工恒载密切相关，一般每个节段的长度为3~4 m。悬臂浇筑施工中的主要设备是挂蓝，因桥墩根部块的重量较大，且为了满足拼装和支承挂篮要求的起步长度，经常先用托架浇筑第一梁段。
区区区品等
区区区区区区
常然
悬肾挂蓝浇注示意图图
21托架
依据墩身高度、承台形式和地形条件，分别利用嫩身、承台或地面设立支承托架。托架可采用万能杆件拼制，它的高度和长度应视挂蓝施工的需要和现浇段的长度而定，横桥向的宽度一般比箱梁底宽出1.5~2.0m，以便于设立万方数据
.75 2010年12月
箱梁腹板的外侧模板。托架顶面与箱梁底面在桥纵向的线形应保持一致。常用的施工托架有两种：一是斜撑式；二是斜拉式。为了消除托架在瓷注梁段混凝土产生的变形，
常用千斤顶法、水箱法对托架进行预压。 2.2挂篮
托架上施工几个梁段达到挂篮起步长度后，拼装对接挂篮，待其到一定长度之后，再将对接挂篮分开，形成两个独立的挂蓝向跨中逐段推进，新浇梁段达到设计强度后张拉预应力束与前一段连成一体。挂篮的构造一般由主桁、悬吊系统、平衡重及锚固系统、行走系统、张拉平台及底模架组成。挂篮按构造形式可分为桁架式（包括平弦无平衡式、菱形、弓弦式等）、斜拉式（包括三角斜拉式和预应力斜拉式）、型钢式及混合式四种：披抗覆平衡方式
可分为压重式、错固式和半压重半锚固式三种。 2.3悬浇施工工艺
用挂篮悬臂浇筑施工，除0号块等少数梁段用托架施工外，其余利用挂篮施工。每个梁段的混凝土宜一次浇筑，其循环作业工序为：挂篮前移、模板就位加固、钢筋绑扎及管道安装、混凝土浇筑、混凝土养生、张拉压浆，施工周期一般为1周左右，其施工工艺流程通常见图2。
挂蓝前移就位
润整底模、外模就位绑扎底板和腹板钢筋
遗入下一般段端环
安装底板和腹板纵向预应力管道和竖向预应力筋
滑移内模就位安装端模
绑扎顶板钢筋、安装顶板纵、横向预应力管道
聚底标高监测、调整
董注灌土
养生、梁端酱毛、清孔、穿束
张拉压浆
图2悬背浇筑施工工艺流程图
悬臂浇筑施工的挠度控制 3.1预拱度的设置
制作试件压试件
连续梁的施工控制中的预拱度，不同的人有不同的理
