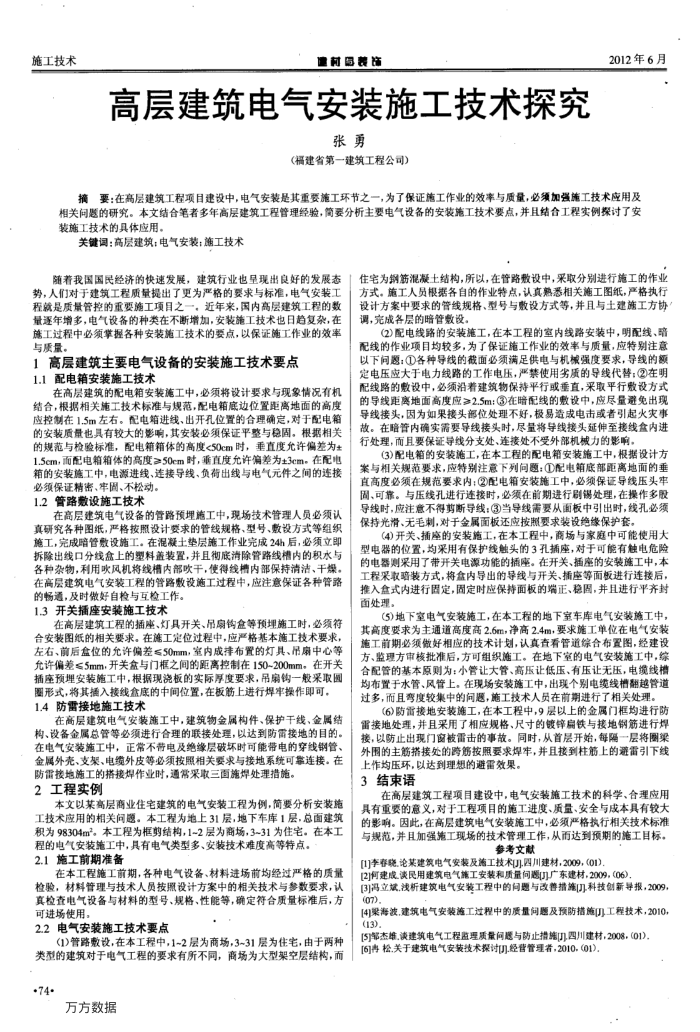

高层建筑电气安装施工技术探究
张勇
(福建省第一建筑工程公司)
2012年6月
摘要：在高层建筑工程项目建设中，电气安装是其重要施工环节之一，为了保证施工作业的效率与质量，必须加强施工技术应用及相关间题的研究。本文结合第者多年高层建筑工程管理经验，简要分析主要电气设各的安装施工技术要点，并且结合工程实例探讨了安装施工技术的具体应用。
关键词：高层建筑：电气安装：施工技术
随着我国国民经济的快速发展，建筑行业也呈现出良好的发展态势，人们对于建筑工程质量提出了更为严格的要求与标准，电气安装工程就是质量管控的重要施工项目之一，近年来，国内高层建筑工程的数量逐年增多，电气设备的种类在不断增加，安装施工技术也日趋复杂，在施工过程中必须掌握各种安装施工技术的要点，以保证施工作业的效率与质量。
1高层建筑主要电气设备的安装施工技术要点 1.1配电箱安装施工技术
在高层建筑的配电箱安装施工中，必须将设计要求与现象情况有机结合，根据相关施工技术标准与规范，配电箱底边位置距高地面的高度应控制在1.5m左右。配电箱进线、出开孔位置的合理确定，对于配电箱的安装质量也具有较大的影响，其安装必须保证平整与稳固。根据相关的规范与检验标准，配电箱箱体的高度<50cm时，垂直度允许偏差为± 1.5cm，而配电箱箱体的高度50cm时，重直度允许篇差为±3cm。在配电箱的安装施工中，电源进线、连接导线、负荷出线与电气元件之间的连接
必领保证精密、牢固、不松动。 1.2管路敷设施工技术
在高层建筑电气设备的管路预埋施工中，现场技术管理人员必须认真研究各种图纸，严格按照设计要求的管线规格、型号、数设方式等组织施工，完成暗管敷设随工。在混凝土垫层施工作业完成24h后，必须立即拆除出线口分线盒上的型料盖装置，并且彻底清除管路线槽内的积水与各种杂物，利用吹风机将线槽内部吹干，使得线槽内部保持清洁、干燥。在高层建筑电气安装工程的管路数设施工过程中，应注意保证各种管路
的畅通，及时做好自检与互检工作。 1.3开关插座安装施工技术
在高层建筑工程的插座、灯具开关、吊扇钩盒等预埋施工时，必须符合安装图纸的相关要求。在施工定位过程中，应严格基本施工投术要求，左右、前后盒位的允许偏差≤50mm，室内成排布置的灯具、吊扇中心等允许偏差≤5mm，开关盒与门框之间的距离控制在150-200mm。在开关插座预埋安装施工中，根据现浇板的实际厚度要求，吊扇钩一般采取圆圈形式，将其插入接线盒底的中间位置，在板筋上进行焊牢操作即可， 1.4防雷接地施工技术
在高层建筑电气安装施工中，建筑物金属构件、保护干线、金属结构、设备金属总管等必须进行合理的联接处理，以达到防雷接地的目的。在电气安装施工中，正常不带电及绝缘层破坏时可能带电的穿线钢管、金属外壳、支架、电缆外皮等必须按照相关要求与接地系统可掌连接。在
防雷按地施工的搭接焊作业时，通常采取三百施焊处理措施。 2工程实例
本文以某高层商业住宅建筑的电气安装工程为例，简要分析安装施工技术应用的相关间题。本工程为地上31层，地下车库1层，总面建筑积为98304m。本工程为框剪结构，1~2层为商场，3~31为住宅。在本工
程的电气安装施工中，具有电气类型多、安装技术难度高等特点。 2.1施工前期准备
在本工程施工前期，各种电气设备、材料进场前均经过严格的质量检验，材料管理与技术人员按照设计方案中的相关技术与参数要求，认真检查电气设备与材料的型号、规格、性能等，确定符合质量标准后，方可进场使用。
2.2电气安装施工技术要点
(1)管路数设，在本工程中，1-2层为商场,3-31层为住宅，由于两种类型的建筑对于电气工程的要求有所不同，商场为大型架空层结构，而·74*
万方数据
住宅为钢筋混凝土结构，所以，在管路数设中，采取分别进行施工的作业方式。施工人员根据各自的作业特点，认真熟悉相关施工图纸，严格执行设计方案中要求的管线规格、型号与敷设方式等，并且与土建施工方协调，完成各层的暗管数设。
(2)配电线路的安装施工，在本工程的室内线路安装中，明配线、暗配线的作业项目均较多，为了保证施工作业的效率与质量，应特别注意以下间题：①各种导线的截面必须满足供电与机械强度要求，导线的额定电压应大于电力线路的工作电压，严禁使用劣质的导线代替：②在明配线路的数设中，必须沿着建筑物保持平行或垂直，采取平行数设方式的导线距离地面高度应>2.5m：③在暗配线的数设中，应尽量避免出现导线接头，因为如果接头部位处理不好，极易造成电击或者引起火灾事故。在暗管内确实需要导线接头时，尽量将导线接头延伸至接线盒内进行处理，而且要保证导线分支处、连接处不受外部机械力的影响，
(3)配电箱的安装施工，在本工程的配电箱安装施工中，根据设计方案与相关规范要求，应特别注意下列问题：①配电箱底距离地面的垂直高度必须在规范要求内；②配电箱安装施工中，必须保证导线压头率固、可靠。与压线孔进行连接时，必须在前期进行剧锡处理，在操作多股导线时，应注意不得剪断导线：③当导线需要从面板中引出时，线孔必须保持光滑、无毛刺，对于金属面板还应按照要求装设绝缘保护套。
(4)开关、插座的安装施工，在本工程中，商场与家庭中可能使用大型电器的位置，均采用有保护线触头的3孔插座，对于可能有触电危险的电器则采用了带开关电源功能的插座。在开关、插座的安装施工中，本工程采取暗装方式，将盒内导出的导线与开关、插座等面板进行连接后，推入盒式内进行固定，固定时应保持面板的端正、稳固，并且进行平齐封面处理。
(5)地下室电气安装施工，在本工程的地下室车库电气安装施工中，其高度要求为主通道高度高2.6m，净高2.4m，要求施工单位在电气安装施工前期必须做好相应的技术计划，认真查看管道综合布置图，经建设方、监理方审核批准后，方可组织施工。在地下室的电气安装施工中，综合配管的基本原则为：小管让大管、高压让低压、有压让无压，电缆线槽均布置于水管、风管上。在现场安装施工中，出现个别电缆线槽翻越管道过多，而且弯度较集中的间题，施工技术人员在前期进行了相关处理。
(6)防雷接地安装施工，在本工程中，9层以上的金属门框均进行防雷接地处理，并且采用了相应规格、尺寸的镀锋扇铁与接地钢筋进行焊接，以防止出现门窗被雷击的事故。同时，从首层开始，每隔一层将圈架外围的主筋搭接处的跨筛按照要求焊牢，并且接到柱筋上的避雷引下线上作均压环，以达到理想的避雷效果。
结束语 3
在高层建筑工程项目建设中，电气安装施工技术的科学、合理应用具有重要的意义，对于工程项目的施工进度、质量、安全与成本具有较大的影响。因此，在高层建筑电气安装施工中，必须严格执行相关技术标准与规范，并且加强施工现场的技术管理工作，从而达到预期的施工目标。
参考文献
[1]李春院.论某建筑电气安装及施工技术(]四川建材，2009，(01]
[2]何建成.淡民用建筑电气施工安装和质量问遇()广东建材，2009，(06)。
[3]冯立斌.浅析建筑电气安装工程中的问题与改善措施[]科技创新导报，2009,(07)
[4]渠海波.建筑电气安装施工过程中的质量问题及预防措施[]工程技术，2010,(13)
[5]部杰堆淡建筑电气工程监理质量问题与防止推施[]四川建材，2008，（01][6]再松.关于建筑电气安装技术探讨]经替管理者，2010.(01]。
