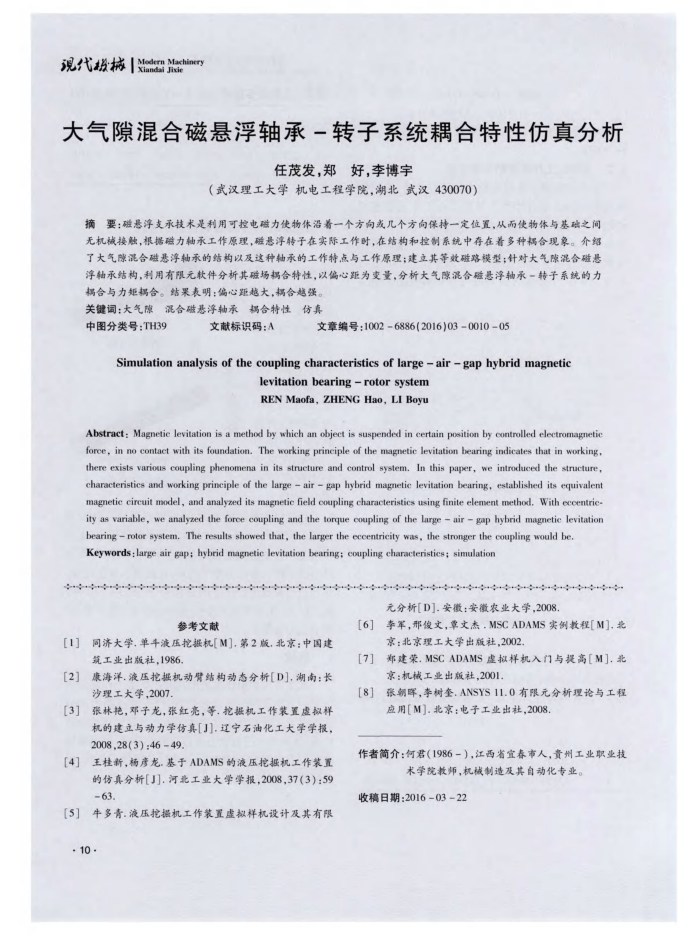

大气隙混合磁悬浮轴承一转子系统耦合特性仿真分析
任茂发，郑好，李博宇
（武汉理工大学机电工程学院，湖北武汉430070）
摘要：磁悬浮支承技术是利用可控电磁力使物体沿着一个方向或儿个方向保持一定位置，从而使物体与基础之间无机械接触，根据磁力轴承工作原理，磁悬淳转子在实际工作时，在结构和控制系统中存在着多种耦合现象。介绍了大气隙混合磁悬浮轴承的结构以及这种轴承的工作特点与工作原理：建立其等效磁露模型；针对大气隙混合硅悬浮轴承结构，利用有限元软件分析其磁场揭合特性，以偏心距为变量，分析大气隙混合磁悬浮轴承一转子系统的力
揭合与力矩揭合。结果表明：偏心距越大，合越强。关键词：大气隙混合磁基浮轴承揭合特性仿真
中图分类号：TH39
文献标识码：A
文章编号：10026886(2016)03001005
Simulation analysis of the coupling characteristics of large air -gap hybrid magnetic
levitation bearing-rotor system RENMaofa,ZHENGHao,LIBoyu
Abstract : Magnetice levitation is a method by which an object is suspended in certain position by controlled electromagnetic force, in no contact with its foundation. The working principle of the magnetic levitation bearing indicates that in working, there exists various coupling phenomena in its structure and control system, In this paper, we introduced the structure, characteristics and working principle of the large air - gap hybrid magnetic levitation bearing, established its equivalent magnetic circuit model, and analyzed its magnetic field coupling characteristics using finite element method. With eccentric-ity as variable, we analyzed the force coupling and the torque coupling of the large air gap hybrid magnetic levitation
bearing rotor system, The results showed that, the larger the eccentricity was, the stronger the coupling would be Keywords:large air gap: hybrid magnetic levitation bearing: coupling characteristics; simulation
