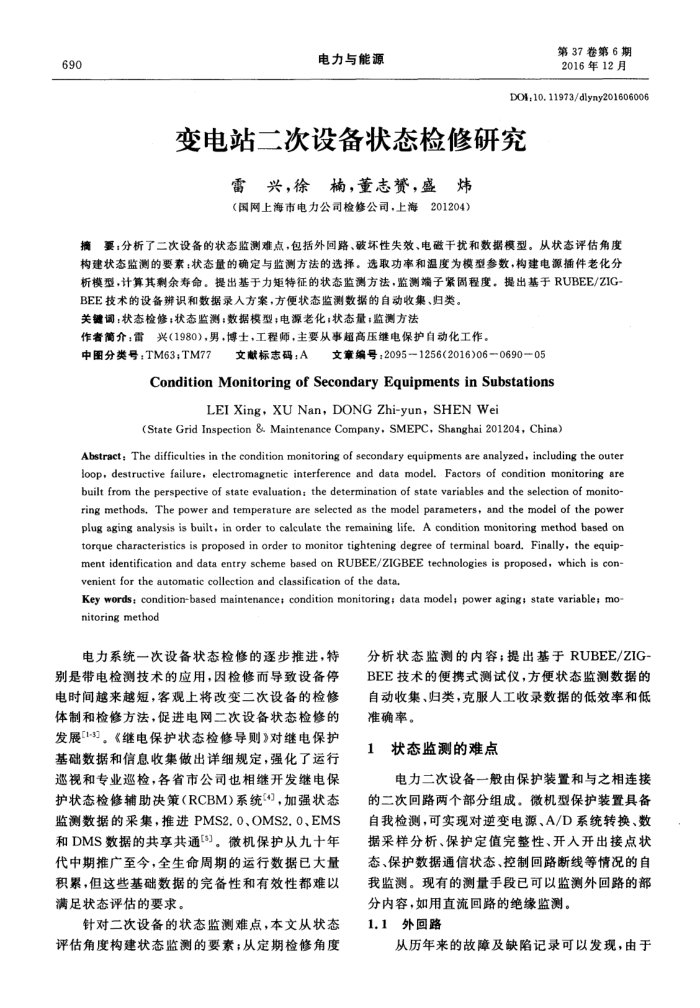

690
电力与能源
第37卷第6期 2016年12月
DO4;10.11973/dlyny201606006
变电站二次设备状态检修研究
雷兴，徐楠，董志赞，盛炜（国网上海市电力公司检修公司，上海201204）
摘要：分析了二次设备的状态监测难点，包括外回路、破坏性失效、电磁干扰和数据模型。从状态评估角度构建状态监测的要素；状态量的确定与监测方法的选择。选取功率和温度为模型参数，构建电源插件老化分析模型，计算其剩余寿命。提出基于力矩特征的状态监测方法，监测端子紧固程度，提出基于RUBEE/ZIG
BEE技术的设备辨识和数据录人方案，方便状态监测数据的自动收集、归类，关键调：状态检修；状态监测：数据模型；电源老化；状态量；监测方法
作者简介：雷兴（1980)，男，博士，工程师，主要从事超高压继电保护自动化工作。
文献标志码：A文章编号：2095-1256(2016)06-069005
中图分类号：TM63；TM77
ConditionMonitoringofSecondaryEquipmentsinSubstations
LEIXing,XUNan,DONGZhi-yun,SHENWei
(State Grid Inspection &.Maintenance Company,SMEPC,Shanghai 201204, China)
Abstract; The difficulties in the condition monitoring of secondary equipments are analyzed, including the outer loop, destructive failure, electromagnetic interference and data model. Factors of condition monitoring are built from the perspective of state evaluation; the determination of state variables and the selection of monito-ring methods., The power and temperature are selected as the model parameters, and the model of the power plug aging analysis is built, in order to calculate the remaining life, A condition monitoring method based on aassae ment identification and data entry scheme based on RUBEE/ZIGBEE technologies is proposed, which is con-venient for the automatic collection and classification of the data,
Key words: condition-based maintenance; condition monitoring; data model; power aging; state variable; mo nitoringmethod
电力系统一次设备状态检修的逐步推进，特别是带电检测技术的应用，因检修而导致设备停电时间越来越短，客观上将改变二次设备的检修体制和检修方法，促进电网二次设备状态检修的发展1-3。《继电保护状态检修导则》对继电保护基础数据和信息收集做出详细规定，强化了运行巡视和专业巡检，各省市公司也相继开发继电保护状态检修辅助决策（RCBM)系统+)，加强状态监测数据的采集，推进PMS2.0、OMS2.0、EMS 和DMS数据的共享共通$。微机保护从九十年代中期推广至今，全生命周期的运行数据已大量积累，但这些基础数据的完备性和有效性都难以满足状态评估的要求。
针对二次设备的状态监测难点，本文从状态评估角度构建状态监测的要素；从定期检修角度
分析状态监测的内容；提出基于RUBEE/ZIG BEE技术的便携式测试仪，方便状态监测数据的自动收集、归类，克服人工收录数据的低效率和低准确率。
状态监测的难点 1
电力二次设备一般由保护装置和与之相连接的二次回路两个部分组成。微机型保护装置具备自我检测，可实现对逆变电源、A/D系统转换、数据采样分析、保护定值完整性、开入开出接点状态、保护数据通信状态、控制回路断线等情况的自我监测。现有的测量手段已可以监测外回路的部
分内容，如用直流回路的绝缘监测。 1.1外回路
从历年来的故障及缺陷记录可以发现，由于
