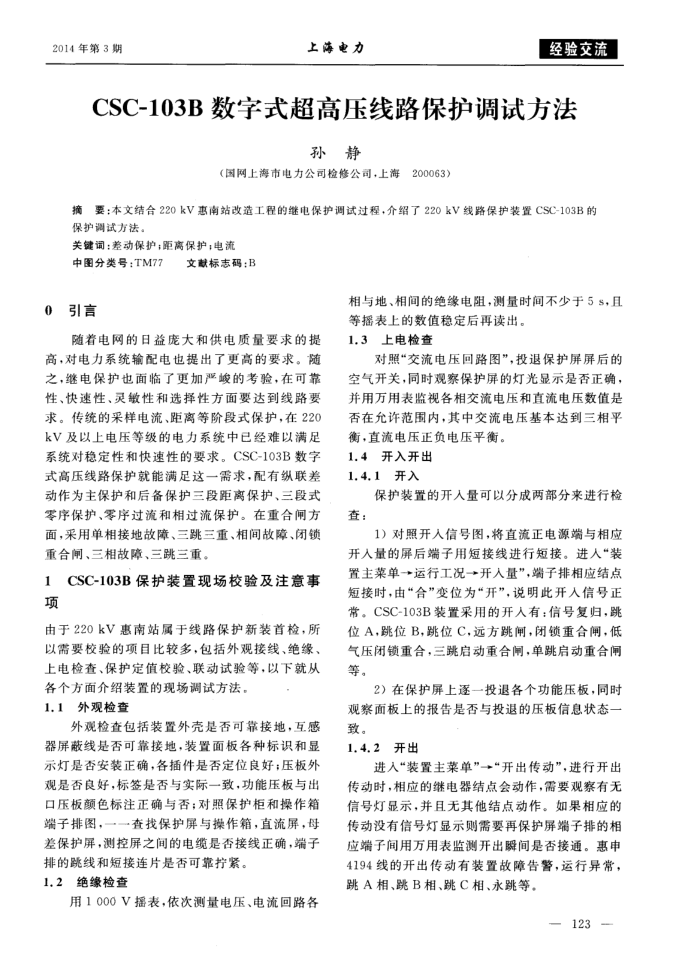

CSC-103B数字式超高压线路保护调试方法
孙静
（国网上海市电力公司检修公司，上海
200063）
摘要：本文结合220kV惠南站改造工程的继电保护调试过程，介绍了220kV线路保护装置CSC-103B的保护调试方法。
关键词：差动保护；距离保护，电流
中图分类号：TM77 0引言
文献标志码：B
相与地、相间的绝缘电阻，测量时间不少于5S，且等表上的数值稳定后再读出。
随着电网的日益庞大和供电质量要求的提
高，对电力系统输配电也提出了更高的要求。随之，继电保护也面临了更加严峻的考验，在可靠性、快速性、灵敏性和选择性方面要达到线路要求。传统的采样电流、距离等阶段式保护，在220 kV及以上电压等级的电力系统中已经难以满足系统对稳定性和快速性的要求。CSC-103B数字式高压线路保护就能满足这一需求，配有纵联差动作为主保护和后备保护三段股距离保护、三段式零序保护、零序过流和相过流保护。在重合闸方面，采用单相接地故障、三跳三重、相间故障、闭锁重合闸、三相故障、三跳三重。
CSC-103B保护装置现场校验及注意事
1 项
由于220kV惠南站属于线路保护新装首检，所以需要校验的项目比较多，包括外观接线、绝缘、上电检查、保护定值校验、联动试验等，以下就从
各个方面介绍装置的现场调试方法， 1.1外观检查
外观检查包括装置外壳是否可靠接地，互感
器屏蔽线是否可靠接地，装置面板各种标识和显示灯是否安装正确，各插件是否定位良好；压板外观是否良好，标签是否与实际一致，功能压板与出口压板颜色标注正确与否；对照保护柜和操作箱端子排图，一一查找保护屏与操作箱，直流屏，母差保护屏，测控屏之间的电缆是否接线正确，端子
排的跳线和短接连片是否可靠拧紧。 1.2绝缘检查
用1000V播表，依次测量电压、电流回路各
1.3上电检查
对照“交流电压回路图”，投退保护屏屏后的空气开关，同时观察保护屏的灯光显示是否正确，并用方用表监视各相交流电压和直流电压数值是否在允许范围内，其中交流电压基本达到三相平衡，直流电压正负电压平衡。
1.4开入开出 1.4.1开入
保护装置的开入量可以分成两部分来进行检
查：
1）对照开人信号图，将直流正电源端与相应开人量的屏后端子用短接线进行短接。进人“装置主菜单→运行工况→开人量”，端子排相应结点短接时，由“合”变位为“开”，说明此开人信号正常。CSC-103B装置采用的开人有：信号复归，跳位A，跳位B，跳位C，远方跳闸，闭锁重合闸，低气压闭锁重合，三跳启动重合闸，单跳启动重合闸等。
2）在保护屏上逐一投退各个功能压板，同时观察面板上的报告是否与投退的压板信息状态一致。
1.4.2开出
进入“装置主菜单”→“开出传动”，进行开出传动时，相应的继电器结点会动作，需要观察有无信号灯显示，并且无其他结点动作。如果相应的传动没有信号灯显示则需要再保护屏端子排的相应端子间用万用表监测开出瞬间是否接通。惠申 4194线的开出传动有装置故障告警，运行异常，跳A相、跳B相、跳C相、永跳等。
