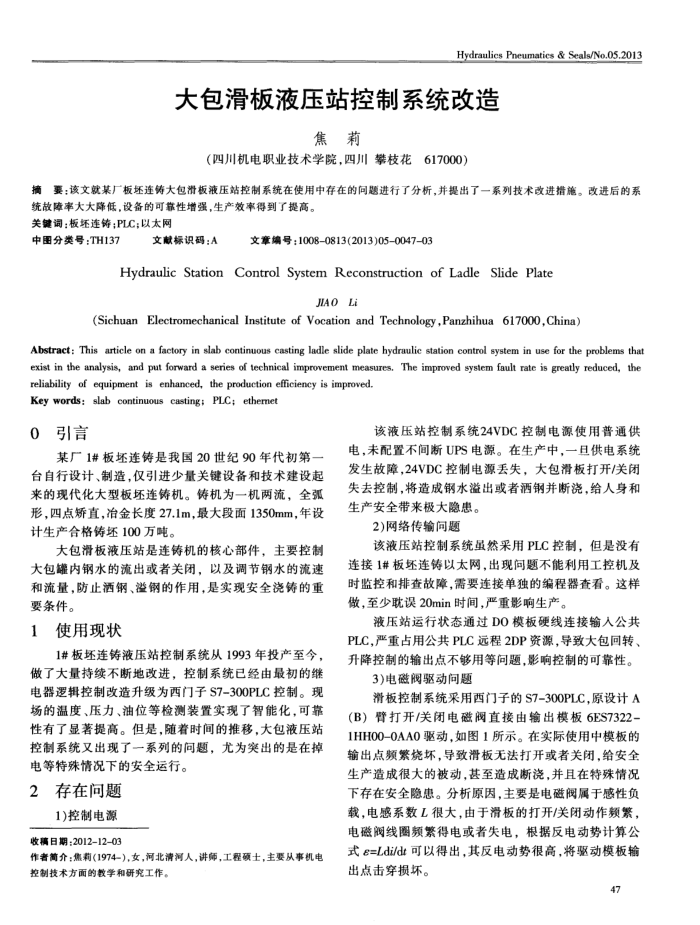

Hydraulics Pneumaties & Seals/No.05.2013
大包滑板液压站控制系统改造
焦莉
（四川机电职业技术学院，四川攀枝花617000）
摘要：该文就某厂板坏连铸大包滑板液压站控制系统在使用中存在的间题进行了分析，并提出了一系列技术改进措施。改进后的系
统故障率大大降低，设备的可靠性增强，生产效率得到了提高。关键词：板坏连铸;PLC;以太网
中国分类号：TH137
文献标识码：A
文章编号：10080813(2013)050047-03
HydraulicStationControlSystemReconstructionofLadleSlidePlate
JIAOLi
(Sichuan Electromechanical Institute of Vocation and Technology,Panzhihua 617000,China）
Abstract: This article on a factory in slab continuous casting ladle slide plate hydraulic station control system in use for the problems that exist in the analysis, and put forward a series of technical improvement measures, The improved system fault rate is greatly reduced, the
reliability of equipment is enhanced, the production efficiency is improved. Key words: slab continuous casting; PLC; ethermet
0引言
某厂1#板坏连铸是我国20世纪90年代初第一台自行设计、制造，仅引进少量关键设备和技术建设起来的现代化大型板坏连铸机。铸机为一机两流，全弧形，四点矫直，冶金长度27.1m，最大段面1350mm，年设计生产合格铸坏100万吨。
大包滑板液压站是连铸机的核心部件，主要控制大包罐内钢水的流出或者关闭，以及调节钢水的流速和流量，防止酒钢、溢钢的作用，是实现安全浇铸的重
要条件。 1
使用现状
1#板坏连铸液压站控制系统从1993年投产至今，做了大量持续不断地改进，控制系统已经由最初的继电器逻辑控制改造升级为西门子S7-300PLC控制。现场的温度、压力、油位等检测装置实现了智能化，可靠性有了显著提高。但是，随着时间的推移，大包液压站控制系统又出现了一系列的问题，尤为突出的是在掉
电等特殊情况下的安全运行。 2存在问题
1)控制电源收稿日期：2012-1203
作者简介：焦莉(1974-)，女，河北清河人，讲师，工程硕士，主要从事机电控制技术方面的教学和研究工作。
该液压站控制系统24VDC控制电源使用普通供电，未配置不间断UPS电源。在生产中，一且供电系统发生故障，24VDC控制电源丢失，大包滑板打开/关闭失去控制，将造成钢水溢出或者酒钢并断浇，给人身和生产安全带来极大隐惠。
2)网络传输间题
该液压站控制系统虽然采用PLC控制，但是没有连接1#板坏连铸以太网，出现间题不能利用工控机及时监控和排查故障，需要连接单独的编程器查看。这样做，至少耽误20min时间，严重影响生产。
液压站运行状态通过DO模板硬线连接输人公共 PLC，严重占用公共PLC远程2DP资源，导致大包回转、升降控制的输出点不够用等间题，影响控制的可靠性。
3)电磁阀驱动间题
滑板控制系统采用西门子的S7-300PLC，原设计A(B）臂打开/关闭电磁阀直接由输出模板6ES7322-1HH00-0AA0驱动，如图1所示。在实际使用中模板的输出点频繁烧坏，导致滑板无法打开或者关闭，给安全生产造成很大的被动，甚至造成断浇，并且在特殊情况下存在安全隐患。分析原因，主要是电磁阀属于感性负载，电感系数L很大，由于滑板的打开/关闭动作锁紧，电磁阀线图频繁得电或者失电，根据反电动势计算公式e=Ldi/dt可以得出，其反电动势很高，将驱动模板输出点击穿损坏。
