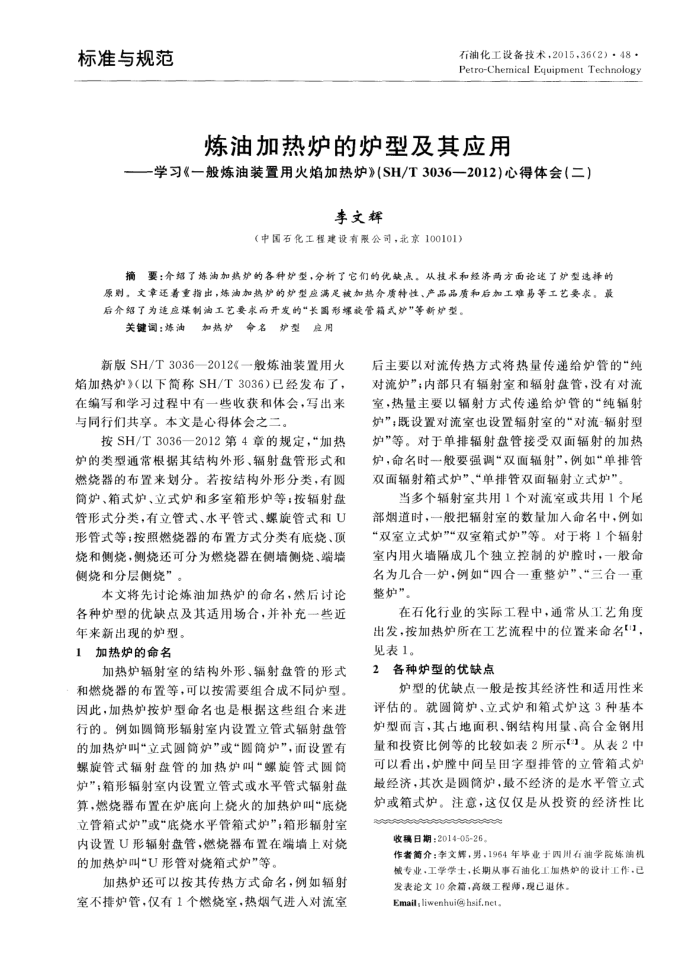

标准与规范
石油化工设备技术，2015，36（2）·48· Petro-Chemical Equipment Technolog)
炼油加热炉的炉型及其应用
一学习《一般炼油装置用火焰加热炉》（SH/T3036一2012)心得体会（二）
李文辉
（中国石化工程建设有限公司，北京100101）
摘要：介绍了炼油加热炉的各种炉型，分析了它们的优缺点。从技术和经济两方面论述了炉型选译的原则。文章还着重指出，炼油加热炉的炉型应满足被加热介质特性、产品品质和后加工难易等工艺要求，最后介绍了为适应煤媒制油工艺要求而开发的“长国形螺旋管箱式炉”等新炉型。
加热炉命名炉型应用
关键词：炼油
新版SH/T3036—2012《一般炼油装置用火焰加热炉》（以下简称SH/T3036）已经发布了，在编写和学习过程中有一些收获和体会，写出来与同行们共享。本文是心得体会之二。
按SH/T3036一2012第4章的规定，“加热炉的类型通常根据其结构外形、辐射盘管形式和燃烧器的布置来划分。若接结构外形分类，有圆简炉、箱式炉、立式炉和多室箱形炉等；按辐射盘管形式分类，有立管式、水平管式、螺旋管式和U 形管式等；按照燃烧器的布置方式分类有底烧、顶烧和侧烧，侧烧还可分为燃烧器在侧墙侧烧、端墙侧烧和分层侧烧”。
本文将先讨论炼油加热炉的命名，然后讨论各种炉型的优缺点及其适用场合，并补充一些近
年来新出现的炉型。 1加热炉的命名
加热炉辐射室的结构外形、辐射盘管的形式和燃烧器的布置等，可以按需要组合成不同炉型。因此，加热炉按炉型命名也是根据这些组合来进行的。例如圆简形辐射室内设置立管式辐射盘管的加热炉叫“立式圆筒炉”或“圆简炉”，而设置有螺旋管式辐射盘管的加热炉叫“螺旋管式圆筒炉”；箱形辐射室内设置立管式或水平管式辐射盘算，燃烧器布置在炉底向上烧火的加热炉叫“底烧立管箱式炉”或“底烧水平管箱式炉”，箱形辐射室内设置U形辐射盘管，燃烧器布置在端墙上对烧的加热炉叫“U形管对烧箱式炉”等。
加热炉还可以按其传热方式命名，例如辐射室不排炉管，仅有1个燃烧室，热烟气进入对流室
后主要以对流传热方式将热量传递给炉管的“纯对流炉”；内部只有辐射室和辐射盘管，没有对流室，热量主要以辐射方式传递给炉管的“纯辐射炉”；既设置对流室也设置辐射室的“对流-辐射型炉”等。对于单排辐射盘管接受双面辐射的加热炉，命名时一般要强调“双面辐射”，例如“单排管双面辐射箱式炉”、“单排管双面辐射立式炉”。
当多个辐射室共用1个对流室或共用1个尾部烟道时，一般把辐射室的数量加人命名中，例如“双室立式炉"“双室箱式炉”等。对于将1个辐射室内用火墙隔成儿个独立控制的炉腺时，一股命名为儿合一炉，例如“四合一重整炉”、“三合一重整炉”。
在石化行业的实际工程中，通常从工艺角度出发，按加热炉所在工艺流程中的位置来命名1，见表1。
2各种炉型的优缺点
炉型的优缺点一般是按其经济性和适用性来
评估的。就圆简炉、立式炉和箱式炉这3种基本炉型而言，其占地面积、钢结构用量、高合金钢用量和投资比例等的比较如表2所示。从表2中可以看出，炉中间呈田字型排管的立管箱式炉最经济，其次是圆简炉，最不经济的是水平管立式炉或箱式炉。注意，这仅仅是从投资的经济性比 A
收稿日期：2014-05-26。
作者简介：李文辉，男，1964年毕业于四川石油学院炼油机诚专业，工学学士，长期从事石油化工加热炉的设计工作，已
发表论文10余篇，高级工程师，现已退体。 Email, liwenhui@hsif.net.
