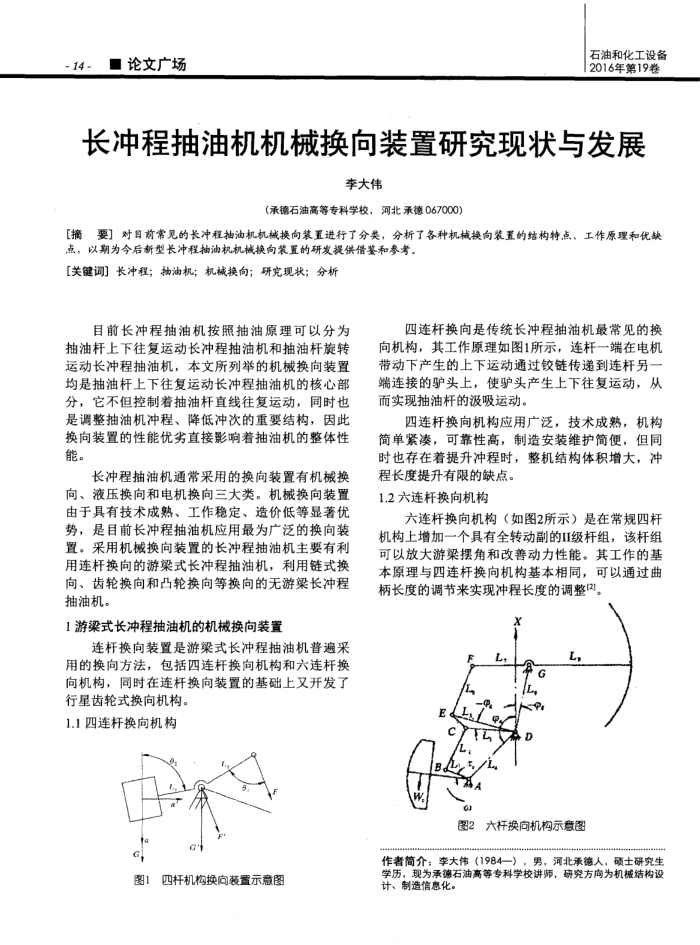

长冲程抽油机机械换向装置研究现状与发展
李大伟
（承德石油高等专科学校，河北承德067000）
[摘要］对目前常见的长冲程抽油机机械换向装置进行了分类，分析了各种机械换向装置的结构特点、工作原理和优缺
点，以期为今后新型长冲程抽油机机械换向装置的研发提供借整和参考，[关键词】长冲程；抽油机；机械换向；研究现状；分析
目前长冲程抽油机按照抽油原理可以分为抽油杆上下往复运动长冲程抽油机和抽油杆旋转运动长冲程抽油机，本文所列举的机械换向装置均是抽油杆上下往复运动长冲程抽油机的核心部分，它不但控制着抽油杆直线往复运动，同时也是调整抽油机冲程、降低冲次的重要结构，因此换向装置的性能优劣真接影响着抽油机的整体性能。
长冲程抽油机通常采用的换向装置有机械换向、液压换向和电机换向三大类。机械换向装置由于具有技术成熟、工作稳定、造价低等显著优势，是目前长冲程抽油机应用最为广泛的换向装置。采用机械换向装置的长冲程抽油机主要有利用连杆换向的游架式长冲程抽油机，利用链式换同、齿轮换向和凸轮换向等换向的无游梁长冲程抽油机。
1游梁式长冲程抽油机的机械换向装置
连杆换向装置是游梁式长冲程抽油机普遍采用的换向方法，包括四连杆换向机构和六连杆换向机构，同时在连杆换向装置的基础上又开发了
行星齿轮式换向机构。 1.1四连杆换向机构
G
图1四杆机构换向装置示意图
四连杆换向是传统长冲程抽油机最常见的换向机构，其工作原理如图1所示，连杆一端在电机带动下产生的上下运动通过铰链传递到连杆另一端连接的驴头上，使驴头产生上下往复运动，从而实现抽油杆的吸运动。
四连杆换向机构应用广泛，技术成熟，机构简单紧漆，可靠性高，制造安装维护简便，但同时也存在着提升冲程时，整机结构体积增大，冲
程长度提升有限的缺点。 1.2六连杆换向机构
六连杆换向机构（如图2所示）是在常规四杆机构上增加一个具有全转动副的I级杆组，该杆组可以放大游梁摆角和改善动力性能。其工作的基本原理与四连杆换向机构基本相同，可以通过曲柄长度的调节来实现冲程长度的调整(2)
+
L
o
图2六杆换向机构示意图
作者简介：李大伟（1984一），男，河北承德人，硕士研究生学历，现为承德石油高等专科学校讲师，研究方向为机械结构设计、制造信息化。
