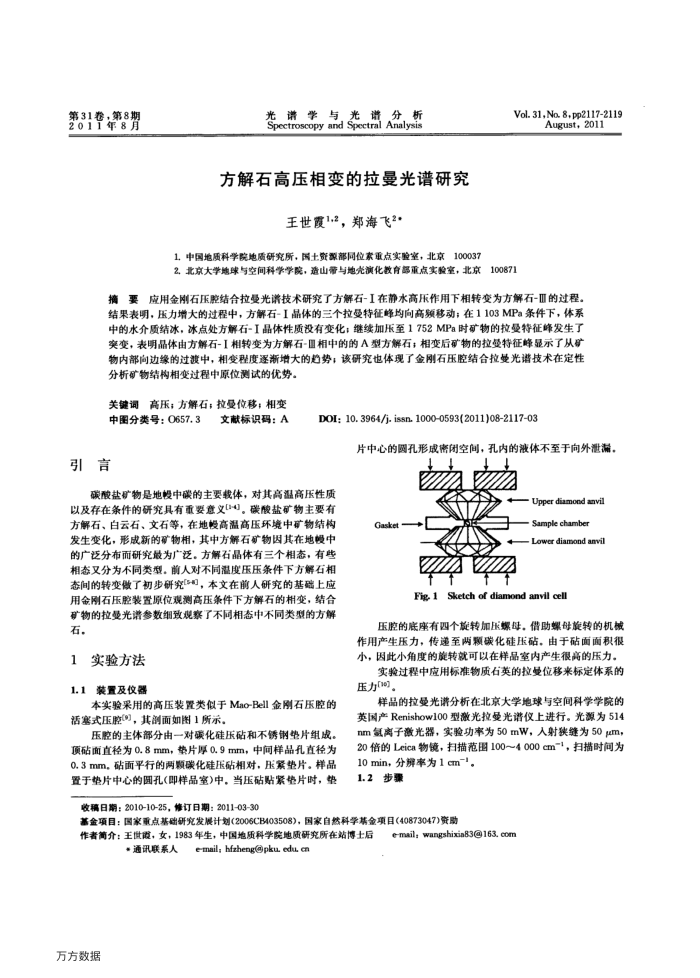

第31卷，第8期 2011年8月
光谱学
谱分，析
与光
Spectroscopy and Spectral Analysis
方解石高压相变的拉曼光谱研究
王世霞1-2，郑海飞2*
1，中国地质科学院地质研究所，国土资累部同位索重点实验室，北京100037
Vol. 31,No. 8, pp2117-2119
August,2011
100871
2，北京大学地球与空间科学学院，造山带与地究演化教育部重点实验室，北京
摘要应用金刚石压腔结合拉曼光讲技术研究了方解石-I在静水高压作用下相转变为方解石-Ⅲ的过程。结果表明，压力增大的过程中，方解石-I晶体的三个拉受特征峰均向高频移动；在1103MPa条件下，体系
突变，表明晶体由方解石-I相转变为方解石-相中的的A型方解石；相变后矿物的拉受特征峰显示了从矿物内部向边缘的过渡中，相变程度逐渐增大的趋势；该研究也体现了金刚石压腔结合拉蔓光谱技术在定性分析矿物结构相变过程中原位测试的优势。
高压；方解石；拉受位移；相变
关键调
中图分类号：0657.3
引言
文献标识码：A
DOI; 10, 3964/j. issn. 1000-0593(2011)08-2117-03
片中心的圆孔形成密闭空间，孔内的液体不至于向外泄漏。
碳酸盐矿物是地慢中碳的主要载体，对其高温高压性质以及存在条件的研究具有重要意义("4)。碳酸盐矿物主要有方解石、白云石、文石等，在地慢高温高压环境中矿物结构发生变化，形成新的矿物相，其中方解石矿物因其在地慢中的广泛分布而研究最为广泛。方解石晶体有三个相态，有些相态又分为不同类型。前人对不同温度压压条件下方解石相态间的转变做了初步研究S妇，本文在前人研究的基础上应用金刚石压腔装置原位观测高压条件下方解石的相变，结合矿物的拉曼光谱参数细致观察了不同相态中不同类型的方解石，
1
实验方法
1.1
装置及仪器
本实验采用的高压装置类似于Mao-Bell金刚石压腔的活塞式压腔(9)，其剖面如图1所示。
压腔的主体部分由一对碳化硅压砖和不锈钢垫片组成。顶砖面直径为0.8mm，势片厚0.9mm，中间样品孔直径为 0.3mm，砧面平行的两颗碳化硅压钻相对，压紧垫片。样品置于垫片中心的圆孔(即样品室)中，当压砧贴紧整片时，垫
Gasket
Upper diamond anvil Sample chamber
Lower diamond anvil
Sketch of diamond anvil cell
Fig-1
压腔的底座有四个旋转加压螺母，借助螺母旋转的机械作用产生压力，传递至两颗碳化硅压砖。由于砖面面积很小，因此小角度的旋转就可以在样品室内产生很高的压力。
实验过程中应用标准物质石英的拉曼位移来标定体系的压力)
样品的拉曼光谱分析在北京大学地球与空间科学学院的英国产Renishow100型激光拉受光谱仪上进行。光源为514 nm氢离子激光器，实验功率为50mW，人射狭缝为50μm 20借的Leica物镜，扫描范围100~4000cm=1，扫描时间为 10 min，分辨率为1cm-"
步骤 1.2
收稿日期：2010-10-25，修订日期：2011-03-30
基金项目：国家重点基础研究发展计划(2006CB403508)，国家自然科季基金项日(40873047)资助
作者介：王霞，女，1983年生，中国地质科学院地质研究所在站博士后
·通讯联系人
万方数据
e-mail; hfzheng@pku. edu cn
e-mail; wangshixia83@163, com
