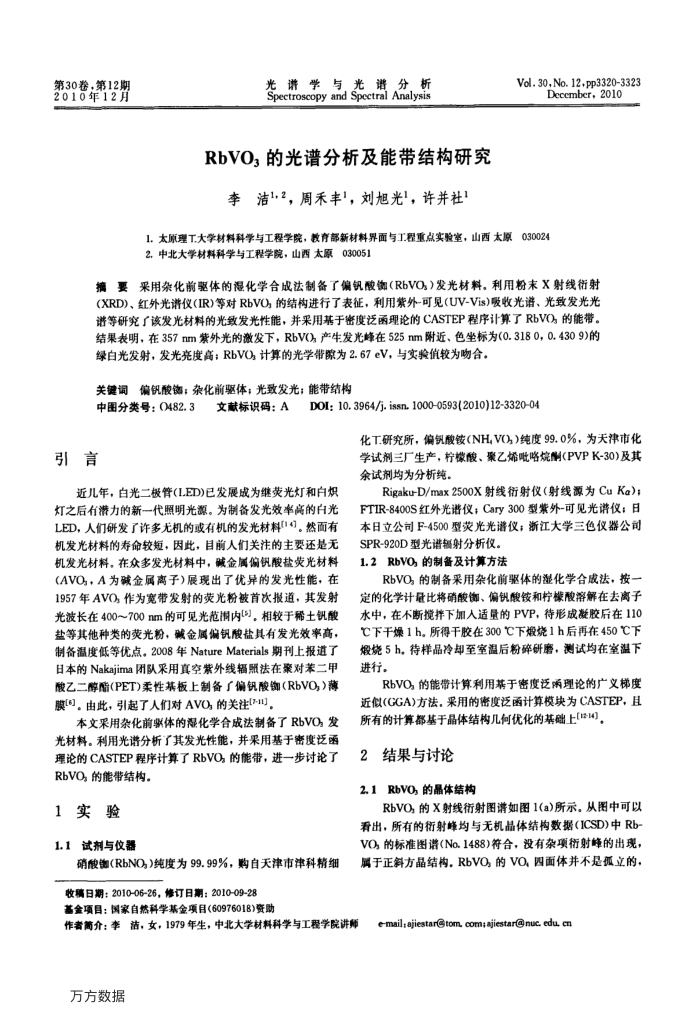

第30卷，第12期 2010年12月
讲学与光谱
分析
光
Spectroscopy and Spectral Analysis
RbVO，的光谱分析及能带结构研究李洁1，2，周禾丰，刘旭光1，许并社”
Vol.30,No.12.pp33203323
December,2010
1.太原理T.大学材料科学与工程学院，教育部新材料界面与工程重点实验室，山西太原030024 2.中北大学材料科学与工程学院，山西太原030051
摘要采用杂化前驱体的混化学合成法制备了偏钒酸钩（RbVO）发光材料。利用粉末X射线衍射(XRD)、红外光谱仪(IR)等对RbVO)的结构进行了表征，利用紫外-可见(UV-Vis)吸收光谱、光致发光光谱等研究了该发光材料的光致发光性能，并采用基于密度泛函理论的CASTEP程序计算了RbVO，的能带。结果表明，在357nm紫外光的激发下，RbV)产生发光峰在525nm附近、色坐标为(0.3180，0.4309)的
绿白光发射，发光充度高；RbVO,计算的光学带隙为2.67eV，与实验值较为吻合。关键词偏钒酸饰；杂化前驱体；光致发光；能带结构
DOI; 10. 3964/j. issn. 1000-0593(2010)12-332004
中图分类号：0482.3文献标识码：A
化T.研究所，偏钒酸铵（NH,VO))纯度99.0%，为天津市化学试剂三厂生产，柠檬酸、聚乙烯吡咯烷耐(PVPK-30)及其
引言
余试剂均为分析纯。
近儿年，白光二极管(LED)已发展成为继荧光灯和白炽灯之后有潜力的新一代照明光源。为制备发光效率高的白光 LED，人们研发了许多无机的或有机的发光材料1)。然面有机发光材料的寿命较短，因此，目前人们关注的主要还是无机发光材料。在众多发光材料中，碱金属偏钒酸盐荧光材料(AVO，A为碱金属离子)展现出了优异的发光性能，在 1957年AVO作为宽带发射的荧光粉被首次报道，其发射光波长在400~700nm的可见光范围内"]，相较于稀土钒酸盐等其他种类的荧光粉，碱金属偏钒酸盐具有发光效率高，制各温度低等优点。2008年NatureMaterials期刊上报道了日本的Nakajima团队采用真空紫外线辐照法在聚对苯二甲酸乙二醇酯(PET)柔性基板上制备了偏钒酸伽(RbVO,）薄膜()，由此，引起了人们对AVO,的关注(-)
本文采用杂化前聚体的混化学合成法制备了RbVO发光材料。利用光谱分析了其发光性能，并果用基于密度泛函理论的CASTEP程序计算了RbVO,的能带，进一步讨论了 RbVO的能带结构。
实验 1
1.1试剂与仪器
硝酸御（RbNO,)纯度为99.99%，购自天津市津科精细
收稿日期：2010-06-26，修订日期：2010-09-28 基金项目：国家自然科学基金项目(60976018)资助
Rigaku-D/max2500X射线衍射仪（射线源为CuKa）； FTIR-8400S红外光谱仪；Cary300型紫外-可见光谱仪；日本日立公司F-4500型荧光光谱仪；浙江大学三色仪器公司
SPR-920D型光谱辑射分析仪。 1.2RbVO,的制备及计算方法
RbVO，的制备采用杂化前驱体的湿化学合成法，按一定的化学计量比将硝酸铆、偏钒酸铵和柠檬酸溶解在去离子水中，在不断搅择下加人适量的PVP，待形成凝胶后在110 C下干燥1h。所得干胶在300℃下搬烧1h后再在450℃下熳烧5h，待样品冷却至室温后粉碎研磨，测试均在室温下进行。
RbVO,的能带计算利用基于密度泛雨理论的广义梯度近似(GGA)方法，采用的密度泛函计算模块为CASTEP，且
所有的计算都基于晶体结构几何优化的基础上[2-1]， 2结果与讨论
2.1RbVO,的晶体结构
RbVO,的X射线衍射图谱如图1(a)所示。从图中可以看出，所有的衍射蜂均与无机品体结构数据（ICSD)中Rb VO,的标准图谱(No.1488)符合，没有杂项衍射峰的出现，属于正斜方晶结构。RbVO,的VO四面体并不是孤立的，
作者简介：李洁，女，1979年生，中北大学材料科学与工程学院讲师万方数据
e-mail:ajiestar@tom, com;ajiestarnuc. edu.cn
