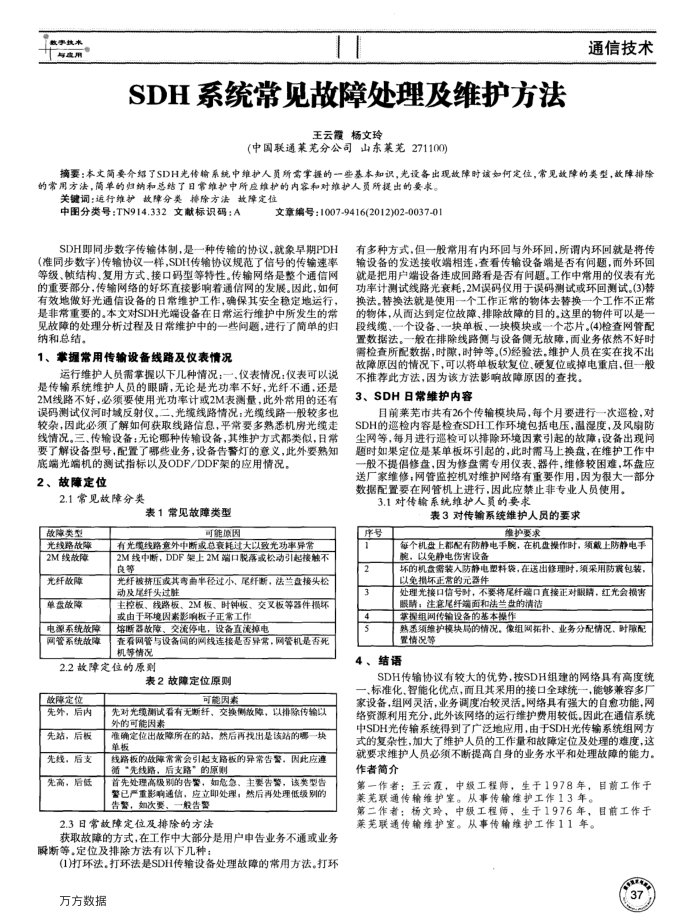

SDH系统常见故障处理及维护方法
王云霞杨文玲
(中国联通莱芜分公司山东菜芜271100)
通信技术
摘要：本文要介结了SDH光传输系统中维护人页所需掌握的一些基本知识，光设各出现故障时该如何定位，常见故障的类型，故障排除的常用方法，简单的归纳和总结了日常维护中所应维护的内容和对维护人员所提出的要求。
关键调：运行维护故障分美排除方法故障定位
中图分类号：TN914.332文献标识码：A
文章编号：1007-9416(2012)02-0037-01
SDH即同步数字传输体制，是一种传输的协议，就象早期PDH(准同步数字)传输协议一样，SDH传输协议规范了信号的传输速率等级、顿结构、复用方式，接口码型等特性。传输网络是整个通信网的重要部分，传输网络的好坏直接影响着通信网的发展。因此，如何有效地做好光通信设备的日常维护工作，确保其安全稳定地运行，是非常重要的。本文对SDH光端设备在日常运行维护中所发生的常见故障的处理分析过程及日常维护中的一些问题，进行了简单的归纳和总结。
1、掌提常用传输设备线路及仪表情况
运行维护人员需掌握以下几种情况：一、仪表情况：仪表可以说是传输系统维护人员的眼晴，无论是光功率不好，光纤不通，还是 2M线路不好，必须要使用光功率计或2M表测量，此外常用的还有误码测试仪河时城反射仪。二、光缆线路情况：光缆线路一般较多也较杂，因此必须了解如何获取线路信息，平常要多熟悉机房光缆走线情况。三、传输设备：无论哪邮种传输设备，其维护方式都类似，日常要了解设备型号，配置了哪些业务，设备告警灯的意义，此外要熟知
底端光端机的测试指标以及ODF/DDF架的应用情况。 2、故障定位
2.1常见故障分类
表1常见故障类型
故除类型光线路故障 2M线散障
光纤故障单盘故障
电源系统故障网管系统故障
可能因
有光线路意外中断或总衰耗过大以致光功率异常 2M线中断，DDF架上2M端口脱落或松动引起接触不良等
光好被挤压或其考曲半径过小、尾纤断，法兰盘接头松动及尾纤头过胜
主控板、线路板、2M板、时钟板、交叉板等器件损坏或由于环境因素影响板子正常工作
熔断器故障、交流停电，设备直流掉电
查看网管与设备间的网线连接是否异常，网管机是否死机等情况
2.2故障定位的原则
表2故障定位原则
障定位先外，后内
先站，后板先线，后支先高，后低
可能因素
先对光缆测试看有无断纤，交换侧放障，以排除传输以外的可能因素
准确定位出故障所在的站，然后再找出是该站的哪一块单板
线路板的故障常常会引起支路板的异常告窖，因此应遵循“先线路，后支路”的原则
首先处理高级别的告鉴，如危急、主要告警，该类型告警已严重影响通信，应立即处理：然后再处理低级别的告警，如次要，一般告警
2.3日常故障定位及排除的方法
获取故障的方式，在工作中大部分是用户申告业务不通或业务瞬断等。定位及排除方法有以下几种
(1打环法。打环法是SDH传输设备处理故障的常用方法。打环方方数据
有多种方式，但一般常用有内环回与外环回，所谓内环回就是将传输设备的发送接收端相连，查看传输设备端是否有间题，而外环回就是把用户端设备连成回路看是否有间题。工作中常用的仪表有光功率计测试线路光衰耗，2M误码仪用于误码测试或环回测试。(3替换法。替换法就是使用一个工作正常的物体去替换一个工作不正常的物体，从面达到定位故障、排除故障的目的。这里的物件可以是一段线缆、一个设备、一块单板、一块模块或一个芯片。(4)检查网管配置数据法。一般在排除线路侧与设备侧无故摩，面业务依然不好时需检查所配数据，时隙，时钟等。(5)经验法，维护人员在实在找不出故障原因的情况下，可以将单板软复位、硬复位或掉电重启，但一般
不推荐此方法，因为该方法影响故障原因的查找。 3、SDH日常维护内容
目前莱芜市共有26个传输模块局，每个月要进行一次巡检，对 SDH的遮检内容是检查SDH工作环境包括电压，温湿度，及风扇防尘网等，每月进行遇检可以排除环境因素引起的故障；设备出现问题时如果定位是某单板坏引起的，此时需马上换盘，在维护工作中一般不提倡修盘，因为修盘需专用仪表、器件，维修较困难，坏盘应送厂家维修；网管监控机对维护网络有重要作用，因为很大一部分数据配置要在网管机上进行，因此应禁止非专业人员使用。
3.1对传输系统维护人页的要求
表3对传输系统维护人员的要求
序号 4 5
维护要家
每个机盘上都配有防静电手脱，在机盘操作时，须载上防静电手跑，以免静电伤害设备
坏的机盘需装人防静电型料袋，在送出修理时，须采用防震包装，以免损坏正常的元器件
处理光接口信号时，不要尾杆端口直接正对眼睛，红光会损害
眼睛：注意尾纤端面和法兰盘的清洁掌据组网传输设备的基本操作
熟悉须维护模块局的情况。像组网拓扑、业务分配情况时障配置情况等
4、结语
SDH传输协议有较大的优势，按SDH组建的网络具有高度统一、标准化、智能化优点，而且其采用的接口全球统一，能够兼容多厂家设备，组网灵活，业务调度冶较灵活，网络具有强大的自愈功能，网络资源利用充分，此外该网络的运行维护费用较低。因此在通信系统中SDH光传输系统得到了广泛地应用，由于SDH光传输系统组网方式的复杂性，加大了维护人员的工作量和故障定位及处理的难度，这就要求维护人员必须不断提高自身的业务水平和处理故障的能力。作者简介
第一作者：王云霞，中级工程师，生于1978年，目前工作于莱芜联通传输维护室。从事传输维护工作13年。
第二作者：杨文玲，中级工程师，生于1976年，目前工作于莱芜联通传输维护室。从事传输维护工作11年。
