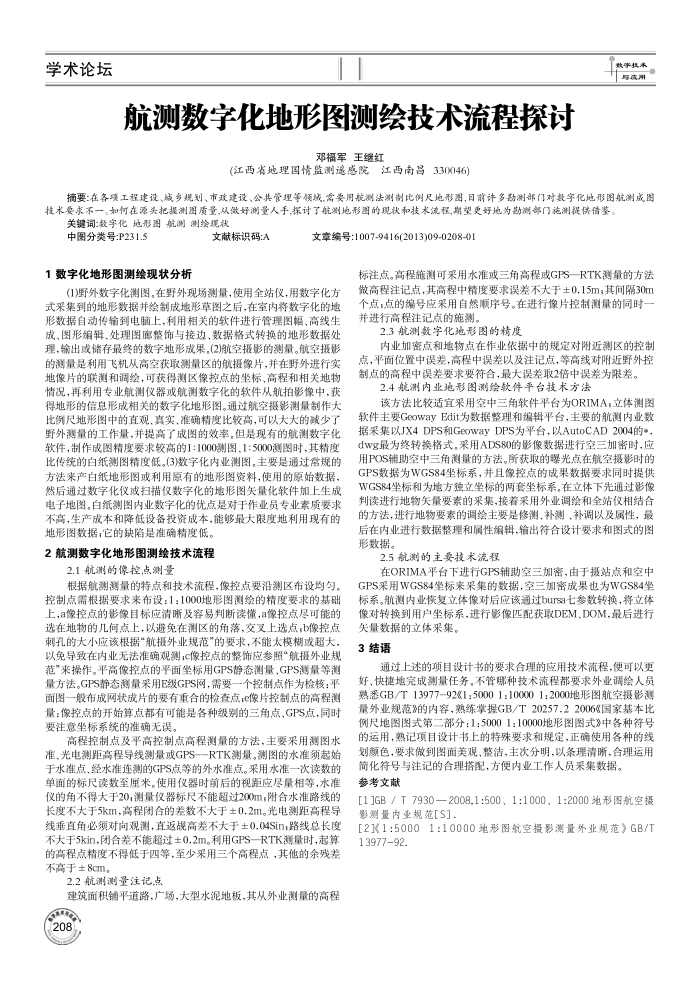

航测数字化地形图测绘技术流程探讨
邓福军王继红
(江西省地理国情监测逸感院江西南吕330046)
事共本与成用
摘要：在各项工程建设、减乡规划、市政建设、公共管等领域，需要用航测法测制比例尺地形图，日前计多勘测部门对数字化地形图航测成图技术要求不一。加何在源头把握测图质量，从做好测量人手,探讨了航测地形图的现状和技术流程，期望更好地为勘测部门施测提供借鉴。
关键词：数字化地形图航测测绘现状
中图分类号:P231.5
1数字化地形图测绘现状分析
文献标识码：A
文章编号:1007-9416(2013)09-0208-01
标注点。高程施测可采用水准或三角高程或GPS一RTK测量的方法
(1)野外数字化测图，在野外现场测量，使用全站仪，用数字化方式采集到的地形数据并绘制成地形草图之后，在室内将数字化的地形数据自动传输到电脑上，利用相关的软件进行管理图幅，高线生成、图形缩辑、处理图廊整饰与接边、数据格式转换的地形数据处理，输出或储存最终的数字地形成果。(2)航空摄影的测量。航空摄影的测量是利用飞机从高空获取测量区的航摄像片，并在野外进行实地像片的联测和调绘，可获得测区像控点的坐标、高程和相关地物情况，再利用专业航测仪器或航测数字化的软件从航拍影像中，获得地形的信息形成相关的数字化地形图。通过航空摄影测量制作大比例尺地形图中的直观、真实、准确精度比较高，可以大大的减少了野外测量的工作量，并提高了成图的效率，但是现有的航测数字化软件，制作成图精度要求较高的1:1000测图、1：5000测图时，其精度比传统的白纸测图精度低。(3数字化内业测图，主要是通过常规的方法来产白纸地形图或利用原有的地形图资料，使用的原始数据：然后通过数字化仪或扫描仅数字化的地形图失量化软件加上生成电子地图.白纸测图内业数字化的优点是对于作业员专业素质要求不高，生产成本和降低设备投资成本，能够最大限度地利用现有的
地形图数据；它的缺陷是准确精度低。 2航测数字化地形图测绘技术流程
2.1航测的像控点测量
根据航测测量的特点和技术流程，像控点要沿测区布设均匀。控制点需根据要求来布设：1：1000地形图测绘的精度要求的基础上，a像控点的影像目标应清晰及容易判断读懂，a像控点尽可能的选在地物的几何点上，以避免在测区的角落，交叉上选点，b像控点刺孔的大小应该根据“航摄外业规范"的要求，不能太模糊或超大，以免导致在内业无法准确观测C像控点的整饰应参照“航摄外业规范"来操作。平高像控点的平面坐标用GPS静态测量，GPS测量等测量方法。GPS静态测量采用E级GPS网，需要一个控制点作为检核：平面图一般布成网状成片的要有重合的检查点，e像片控制点的高程测量：像控点的开始算点都有可能是各种级别的三角点、GPS点，同时要注意坐标系统的准确无误。
高程控制点及平高控制点高程测量的方法，主要采用测图水准、光电测距高程导线测量或GPS--RTK测量。测图的水准须起始于水准点、经水准连测的GPS点等的外水准点。采用水准一次读数的单面的标尺读数至单米。使用仪器时前后的视距应尽量相等，水准仪的角不得大于20；测量仪器标尺不能超过200m；附合水准路线的长度不大于5km，高程闭合的差数不大于±0.2m。光电测距高程导线垂直角必须对向观测，直返战高差不大于±0.04Sin，路线总长度不大于5kin，闭合差不能超过±0.2m。利用GPS一RTK测量时，起算的高程点精度不得低于四等，至少采用三个高程点，其他的余残差不高于±8cm，
2.2航洲测量注记点
建筑面积铺平道路，广场，大型水泥地板，其从外业测量的高程 208
做高程注记点，其高程中精度要求误差不大于±0.15m；其间隔30m 个点，点的编号应采用自然顺序号。在进行像片控制测量的同时一并进行高程注记点的施测。
2.3航测数字化地形图的精度
内业加密点和地物点在作业依据中的规定对附近测区的控制点，平面位置中误差，高程中误差以及注记点，等高线对附近野外控制点的高程中误差要求要符合，最大误差取2倍中误差为限差。
2.4航测内业地形图测绘软件平台技术方法
该方法比较适宜采用空中三角软件平台为ORIMA，立体测函软件主要GeowayEdit为数据整理和编辑平台，主要的航测内业数据采集以JX4DPS和GeowayDPS为平台，以AutoCAD2004的+ dwg最为终转换格式。采用ADS80的影像数据进行空三加密时，应用POS辅助空中三角测量的方法。所获取的膜光点在航空摄影时的 GPS数据为WGS84坐标系，并且像控点的成果数据要求同时提供 WGS84坐标和为地方独立垒标的两套坐标系，在立体下先通过影像判读进行地物失量要素的采集，接着采用外业调绘和全站仅相结合的方法，进行地物要素的调绘主要是修测、补测、补调以及属性，最后在内业进行数据整理和属性编辑，输出符合设计要求和图式的图形数据。
2.5航测的主要技术流程
在ORIMA平台下进行GPS辅助空三加密，由于摄站点和空中 GPS采用WGS84坐标来采集的数据，空三加密成果也为WGS84坐标系。航测内业恢复立体像对后应该通过busa七参数转换，将立体像对转换到用户坐标系，进行影像匹配获取DEM、DOM，最后进行
失量数据的立体采集。 3结语
通过上述的项目设计书的要求合理的应用技术流程，便可以更好、快捷地完成测量任务，不管邮种技术流程都要求外业调绘人员熟悉GB/T13977-9261：50001：100001：2000地形图航室摄影测量外业规范》的内容，熟练掌握GB/T20257.22006国家基本比例尺地图图式第二部分：1：50001：10000地形图图式》中各种符号的运用，熟记项目设计书上的特殊要求和规定，正确使用各种的线划颜色，要求做到图面美观、整洁，主次分明，以条理清晰，合理运用
简化符号与注记的合理搭配，方便内业工作人员采集数据。参考文献
[1JGB/T7930—2008,1:500、1:1000、1:2000地形图航空摄影测量内业规范[S]，
[21：50001：10000地形图航空摄影测量外业规范》GB/T 1397792.
