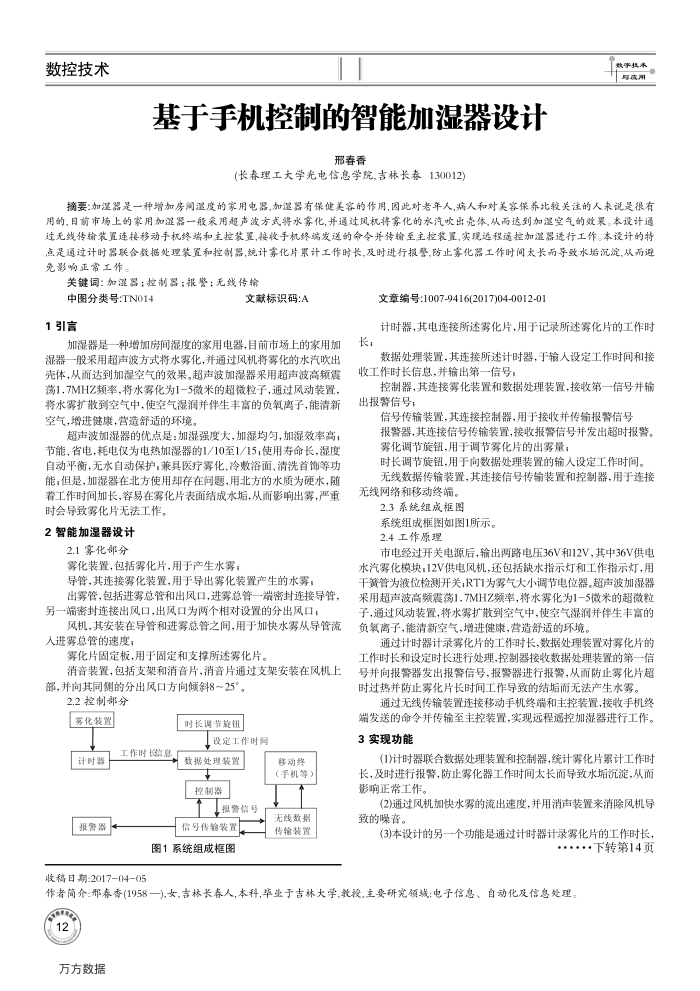

基于手机控制的智能加湿器设计
邢春香
(长春理工大学光电信息学院，吉林长券130012)
数字执本与质用
摘要：加湿器是一种增加房间温度的家用电器，加温器有保健美客的作用，因此对老年人,病人和对美客保养比较关注的人来说是很有用的，日前市场上的家用加湿器一般采用超声波方式将水雾化，并通过风机将雾化的水汽吹出壳体，从而达到加湿空气的效翠。本设计通过无线传输装置连接移动手机终端和主控装置，接收手机终端发送的命令并传输至主控装置，实现程速控加湿器进行工作。本设计的特点是通过计时器联合数据处理装置和控制器，统计雾化片累计工作时长，及时进行报警，防止雾化器工作时间太长而导致水垢沉淀，从而避免影响正常工作。
关键词：加湿器；控制器；报警；无线传输
中图分类号：TN014 1引言
文献标识码：A
加湿器是一种增加房间湿度的家用电器，目前市场上的家用加湿器一般采用超声波方式将水雾化，并通过风机将雾化的水汽吹出壳体，从而达到加湿空气的效果。超声波加湿器采用超声波高频震荡1.7MHZ颖率，将水雾化为1一5微米的超微粒子，通过风动装置，将水雾扩散到空气中，使空气湿润并伴生丰富的负氧离子，能清新空气，增进健康，营造舒适的环境。
超声波加湿器的优点是：加湿强度大，加湿均匀，加湿效率高；节能、省电，耗电仅为电热加湿器的1/10至1/15；使用寿命长，湿度自动平衡，无水自动保护，兼具医疗雾化、冷敷浴面、清洗首饰等功能；但是，加湿器在北方使用却存在问题，用北方的水质为硬水，随着工作时间加长，容易在雾化片表面结成水垢，从而影响出雾，严重
时会导致雾化片无法工作。 2智能加湿器设计
2.1雾化部分
雾化装置，包括雾化片，用于产生水雾；
导管，其连接雾化装置，用于导出雾化装置产生的水雾，
出雾管，包括进雾总管和出风口，进雾总管一端密封连接导管，另一端密封连接出风口，出风口为两个相对设置的分出风口：
风机，其安装在导管和进雾总管之间，用于加快水雾从导管流入进雾总管的速度；
雾化片固定板，用于固定和支撑所述雾化片。
消音装置，包括支架和消音片，消音片通过支架安装在风机上部，并向其同侧的分出风口方向倾斜8～25°。
2.2控制部分
雾化装置
工作时长信息
时长调节旋钮
设定工作时间
数据处理装置
4 控制器
报警信号信号传输装置
图1系统组成框图
收稿日期：2017-04-05
移动终（手机等）
无战数据传输装置
长，
文章编号：1007-9416(2017)04-0012-0)
计时器，其电连接所述雾化片，用手记录所述雾化片的工作时数据处理装置，其连接所述计时器，于输人设定工作时间和接
收工作时长信息，并输出第一信号；
控制器，其连接雾化装置和数据处理装置，接收第一信号并输出报警信号：
信号传输装置，其连接控制器，用于接收并传输报警信号
报警器，其连接信号传输装置，接收报警信号并发出超时报警。雾化调节旋钮，用于调节雾化片的出雾量；
时长调节旋钮，用手间数据处理装置的输人设定工作时闻
无线数据传输装置，其连接信号传输装置和控制器，用于连接无线网络和移动终端。
2.3系统组成框图
系统组成框图如图1所示。 2.4工作原理
市电经过开关电源后，输出两路电压36V和12V，其中36V供电水汽雾化模块；12V供电风机，还包括缺水指示灯和工作指示灯，用干簧管为液位检测开关，RT1为雾气大小调节电位器。超声波加湿器采用超声波高频震荡1.7MHZ频率，将水雾化为1-5微米的超微粒子，通过风动装置，将水雾扩散到空气中，使空气湿润并伴生丰高的负氧离子，能清新空气，增进健康，营造舒适的环境。
通过计时器计录雾化片的工作时长，数据处理装置对雾化片的工作时长和设定时长进行处理，控制器接收数据处理装置的第一信号并向报警器发出报警信号，报警器进行报警，从面防止雾化片超时过热并防止雾化片长时间工作导致的结而无法产生水雾。
通过无线传输装置连接移动手机终端和主控装置，接收手机终端发送的命令并传输至主控装置，实现远程通控加湿器进行工作。 3实现功能
(1)计时器联合数据处理装置和控制器，统计雾化片累计工作时长，及时进行报警，防止雾化器工作时间太长而导致水垢沉淀，从而影响正常工作。
(2)通过风机加快水雾的流出速度，并用消声装置来消除风机导致的噪音。
(3)本设计的另一个功能是通过计时器计录雾化片的工作时长
..·下转第14页
作者简介：邢春香(1958一),女，吉林长券人，本科,毕业于吉林大学,教投,主要研究领城：电子信息、自动化及信息处理。
