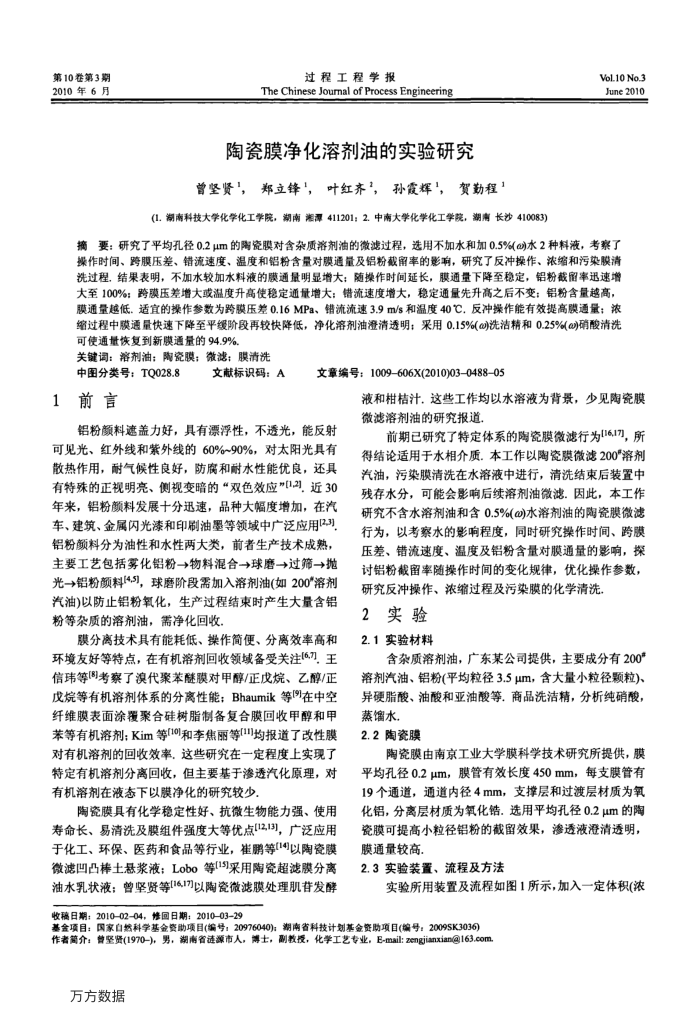

第10卷第3期 2010年6月
过程工程学报
The Chinese Jourmal of Process Engineering
陶瓷膜净化溶剂油的实验研究
曾坚贤，郑立锋"，叶红齐，孙霞辉，贺程1
(1.湖南科技大学化学化工学院，湖南湘潭411201：2.中南大学化学化工学院，湖南长沙410083）
Vol.10 No.3 June 2010
摘要：研究了平均孔径0.2μm的陶瓷膜对含杂质溶剂油的微滤过程，选用不加水和加0.5%c)水2种料液，考察了操作时间、跨膜压差、错流速度、温度和铝粉含量对膜通量及铝粉截南率的影响，研究了反冲操作、浓缩和污染膜清洗过程，结果表明，不加水较加水料液的膜通量明显增大：随操作时间延长，膜通量下降至稳定，铝粉截留率迅速增大至100%：跨膜压差增大或温度升高使稳定通量增大：错流速度增大，稳定通量先升高之后不变；铝粉含量越高，膜通量越低.适宜的操作参数为跨膜压差0.16MPa、错流流速3.9m/s和温度40℃.反冲操作能有效提高膜通量：浓缩过程中膜通量快速下降至平缓阶段再较快降低，净化溶剂油澄清透明：采用0.15%()洗洁精和0.25%)硝酸清洗可使通量恢复到新膜通量的94.9%
关键词：溶剂油；陶瓷膜；微滤；膜清洗
中图分类号：TQ028.8 1前言
文献标识码：A
文章编号：1009-606X(2010)03-0488-05
液和柑桔汁.这些工作均以水溶液为背景，少见陶瓷膜
铝粉颜料遮盖力好，具有漂浮性，不透光，能反射可见光、红外线和紫外线的60%~90%，对太阳光具有散热作用，耐气候性良好，防腐和耐水性能优良，还具有特殊的正视明亮、侧视变暗的“双色效应”[1,2]近30 年来，铝粉颜料发展十分迅速，品种大幅度增加，在汽车、建筑、金属闪光漆和印刷油等领域中广泛应用(23) 铝粉颜料分为油性和水性两大类，前著生产技术成熟主要工艺包括雾化铝粉→物料混合→球磨→过筛→抛光→铝粉颜料[4.3，球磨阶段需加入溶剂油(如200*溶剂汽油)以防止铝粉氧化，生产过程结束时产生大量含铝粉等杂质的溶剂油，需净化回收
腰分离技术具有能耗低、操作简便、分离效率高和环境友好等特点，在有机溶剂回收领域备受关注6力，王信玮等(8)考察了溴代聚苯醚膜对甲醇/正戊烷、乙醇/正戊烷等有机溶剂体系的分离性能；Bhaumik等[9在中空纤维膜表面涂覆聚合硅树脂制备复合膜回收甲醇和甲苯等有机溶剂；Kim等[10]和李焦丽等[1]均报道了改性膜对有机溶剂的回收效率，这些研究在一定程度上实现了特定有机溶剂分离回收，但主要基于渗透汽化原理，对有机溶剂在液态下以膜净化的研究较少
陶瓷膜具有化学稳定性好、抗微生物能力强、使用寿命长、易清洗及膜组件强度大等优点[12,13]，广泛应用于化工、环保、医药和食品等行业，崔鹏等[14以陶瓷膜微滤凹凸棒土悬浆液；Lobo等[15]采用陶瓷超滤膜分离油水乳状液；曾坚贤等[16,17]以陶瓷微滤膜处理肌苷发酵
微滤溶剂油的研究报道
前期已研究了特定体系的陶瓷膜微滤行为[16,17]，所得结论适用于水相介质.本工作以陶瓷膜微滤200"溶剂汽油，污染膜清洗在水溶液中进行，清洗结束后装置中残存水分，可能会影响后续溶剂油微滤。因此，本工作研究不含水溶剂油和含0.5%@)水溶剂油的阴瓷膜微滤行为，以考察水的影响程度，同时研究操作时间、跨膜压差、错流速度、温度及铝粉含量对膜通量的影响，探讨铝粉截留率随操作时间的变化规律，优化操作参数，研究反冲操作、浓缩过程及污染膜的化学清洗
2实验 2.1实验材料
含杂质溶剂油，广东某公司提供，主要成分有200° 溶剂汽油、铝粉(平均粒径3.5μm，含大量小粒径颗粒) 异硬脂酸、油酸和亚油酸等.商品洗洁精，分析纯硝酸，蒸馏水.
2.2陶瓷膜
陶瓷膜由南京工业大学膜科学技术研究所提供，膜平均孔径0.2μm，膜管有效长度450mm，每支膜管有 19个通道，通道内径4mm，支撑层和过渡层材质为氧化铝，分离层材质为氧化锆.选用平均孔径0.2μm的陶瓷膜可提高小粒径铝粉的截留效果，渗透液澄清透明，膜通量较高，
2.3实验装置、流程及方法
实验所用装置及流程如图1所示，加入一定体积(浓
收稿日期：201002-04，修回日期：201003-29
基金项目：冈家白热科学基金资助项目(编号：20976040)：潮南省科技计划基金资助项目(编号：2009SK3036) 作者篇介：曾坚贤(1970-)，男，湖南省注源市人，博士，副教授，化学工艺专业，E-mail:zengjianxian163.com
万方数据
