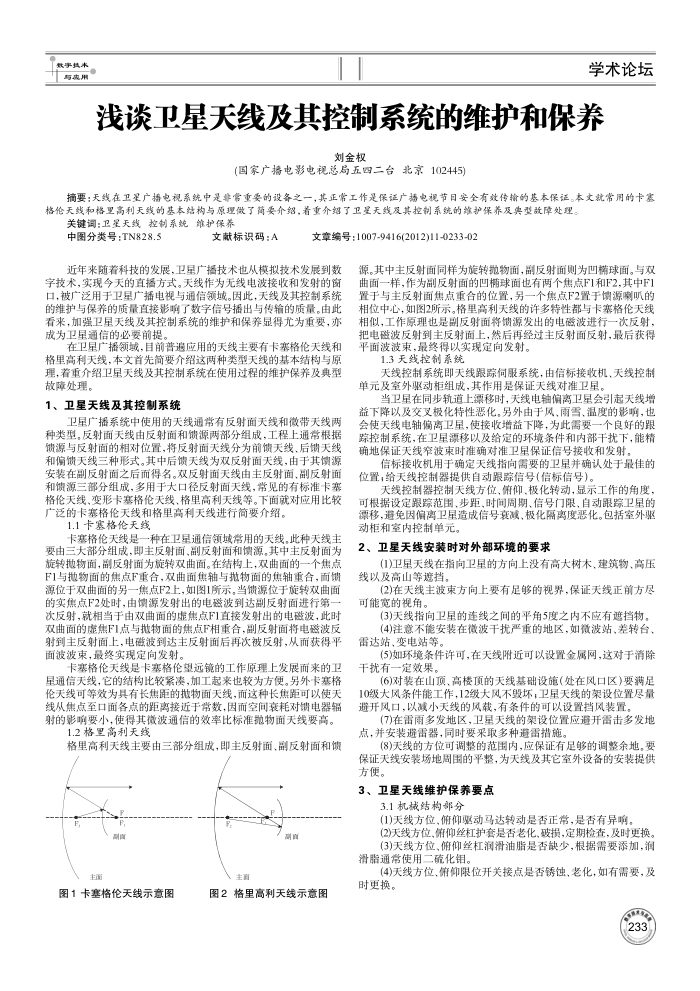

浅谈卫星天线及其控制系统的维护和保养
刘金权
(国家广播电影电视总局五四二台北京102445)
摘要：天线在卫星广播电视系统中是非常重要的设备之一，其正常工作是保证广播电视节日安全有效传输的基本保证。本文就常用的卡需格伦天线和格里高利天线的基本结构与原理做了简要介绍，着重介绍了卫星天线及其控制系统的维护保养及典型改障处理。
关键调：卫星天线控制系统维护保养
中图分类号：TN828.5
文献标识码：A
文章编号：1007-9416(2012)11-0233-02
近年来随着科技的发展，卫星广播技术也从模拟技术发展到数字技术，实现今天的直播方式。天线作为无线电波接收和发射的窗口，被广泛用于卫星广播电视与通信领域。因此，天线及其控制系统的维护与保养的质量直接影响了数字信号播出与传输的质量。由此看来，加强卫星天线及其控制系统的维护和保养显得尤为重要，亦成为卫星通信的必要前提
在卫星广播领域，目前普遍应用的天线主要有卡塞格伦天线和格里高利天线，本文首先简要介绍这两种类型天线的基本结构与原理，着重介绍卫星天线及其控制系统在使用过程的维护保养及典型故障处理，
1、卫星天线及其控制系统
卫星广播系统中使用的天线通常有反射面天线和微带天线两种类型。反射面天线由反射面和馈源两部分组成，工程上通常根据馈源与反射面的相对位置，将反射面天线分为前馈天线、后馈天线和偏馈天线三种形式。其中后馈天线为双反射面天线，由于其馈源安装在副反射面之后而得名。双反射面天线由主反射面、副反射面和馈源三部分组成，多用于大口径反射面天线，常见的有标准卡塞格伦天线、变形卡塞格伦天线、格里高利天线等。下面就对应用比较广泛的卡塞格伦天线和格里高利天线进行简要介绍。
1.1卡塞格伦天线
卡塞格伦天线是一种在卫星通信领域常用的天线。此种天线主要由三大部分组成，即主反射面、副反射面和馈源。其中主反射面为旋转批物面，副反射面为旋转双曲面。在结构上，双曲面的一个焦点 F1与抛物面的焦点F重合，双曲面焦轴与抛物面的焦轴重合，面馈源位于双曲面的另一焦点F2上，如图1所示。当馈源位于旋转双曲面的实焦点F2处时，由馈源发射出的电磁波到达副反射面进行第次反射，就相当于由双曲面的虚焦点F1直接发射出的电磁波，此时双曲面的虚焦F1点与批物面的焦点F相重合，副反射面将电磁波反射到主反射面上，电磁波到达主反射面后再次被反射，从而获得平面波波束，最终实现定向发射。
卡塞格伦天线是卡塞格伦望远镜的工作原理上发展而来的卫星通信天线，它的结构比较紧凑，加工起来也较为方便。另外卡塞格伦天线可等效为具有长焦距的抛物面天线，而这种长焦距可以使天线从焦点至口面各点的距离接近于常数，因而空间衰耗对馈电器辐射的影响要小，使得其微波通信的效率比标准抛物面天线要高。
1.2格里高利天线
格里高利天线主要由三部分组成，即主反射面、副反射面和馈
副面主面
图1卡塞格伦天线示意图
主百
副
图2格里高利天线示意图
源其中主反射面同样为旋转抛物面，副反射面则为凹箱球面。与双曲面一样，作为副反射面的凹球面也有两个焦点F1和F2，其中F 置于与主反射面焦点重合的位置，另一个焦点F2置于馈源喇叭的相位中心，如图2所示。格里高利天线的许多特性都与卡塞格伦天线相似，工作原理也是副反射面将馈源发出的电磁波进行一次反射，把电磁波反射到主反射面上，然后再经过主反射面反射，最后获得平面波波束，最终得以实现定向发射。
1.3天线控制系统
天线控制系统即天线跟踪何服系统，由信标接收机、天线控制单元及室外驱动柜组成，其作用是保证天线对准卫星。
当卫星在同步轨道上漂移时，天线电轴偏离卫星会引起天线增益下降以及交叉极化特性恶化，另外由于风，雨雪、温度的影响，也会使天线电轴偏离卫星，使接收增益下降，为此需要一个良好的跟踪控制系统，在卫星漂移以及给定的环境条件和内部干扰下，能精确地保证天线窄波束时准确对准卫星保证信号接收和发射。
信标接收机用于确定天线指向需要的卫星并确认处于最佳的位置，给天线控制器提供自动跟踪信号（信标信号）。
天线控制器控制天线方位、筛仰、极化转动，显示工作的角度，可根据设定跟踪范围、步距、时闻周期、信号门限、自动跟踪卫星的漂移，避免因偏离卫星造成信号衰减，极化隔离度恶化。包括室外驱动柜和室内控制单元。
2、卫星天线安装时对外部环境的要求
(1)卫星天线在指向卫星的方向上没有高大树术、建筑物、高压线以及高山等遮挡。
(2)在天线主波束方向上要有足够的视界，保证天线正前方尽可能宽的视角。
(3)天线指向卫星的连线之间的平角5度之内不应有遮挡物。(4)注意不能安装在微波干扰严重的地区，如微波站，差转台，
雷达站、变电站等。
(5)如环境条件许可，在天线附近可以设置金属网，这对于消除干扰有一定效果。
(6)对装在山顶、高楼顶的天线基础设施(处在风口区要满足 10级大风条件能工作，12级大风不毁坏，卫星天线的架设位置尽量避开风口，以减小天线的风载，有条件的可以设置挡风装置，
(7)在雷雨多发地区，卫星天线的架设位置应通开雷击多发地点，并安装避雷器，同时要采取多种避雷措施
(8)天线的方位可调整的范围内，应保证有足够的调整余地。要保证天线安装场地周围的平整，为天线及其它室外设备的安装提供方便。
3、卫星天线维护保养要点
3.1机械结构部分
(1)天线方位、仰驱动马达转动是否正常，是否有异响。
(2)天线方位、筛仰丝杠护套是否老化，破损，定期检查，及时更换。(3)天线方位、俯仰丝杠润滑油脂是否缺少，根据需要添加，润
滑脂通常使用二硫化钼。
(4)天线方位、筛仰限位开关接点是否锈蚀、老化，如有需要，及时更换。
