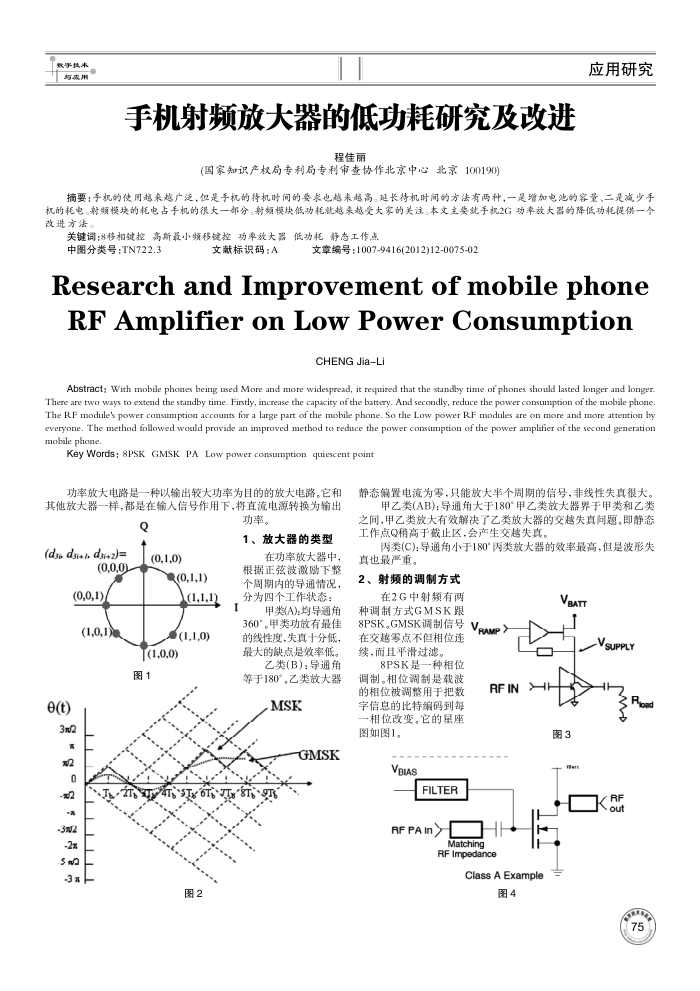

手机射频放大器的低功耗研究及改进
程佳丽
(国家知识产权局专利局专利审查协作北京中心北京100190)
应用研究
摘要：手机的使用超来越广泛，但是手机的待机时间的要表也越来超高。延长待机时间的方法有两种，一是增加电池的容量、二是减少手机的耗电。射频模块的耗电占手机的很大一部分。射频模块低功耗就越来越受大家的关注。本文主要就手机2G功率放大器的降低功耗提供一个改进方法
关键调：8移相键控高斯最小频移键控功率放大器低功耗静态工作点
文章编号：1007-9416(2012)12-0075-02
中图分类号：TN722.3
文献标识码：A
Research and Improvement of mobile phone RF Amplifier on Low Power Consumption
CHENG JiaLi
Abstract: With mobile phones being used More and more widespread, it required that the standlby time of phones should lasted longer and longer. There are two ways to extend the standby time. Firstly, increase the capacity of the battery. And secondly, reduce the power consumption of the mobile phone
The RF module's pow
aptc
accounts for a large part of the mobile phone. So the Low power RF modules are
naa
Ktentionby
everyone. The method fllowed would provide an improved method to reduce the power consumption of the power amplifier of the second generation mobile phone
Key Words: 8PSK GMSK PA Low power consumption quiescent point
功率放大电路是一种以输出较大功率为目的的放大电路。它和其他放大器一样，都是在输人信号作用下，将直流电源转换为输出
Q
(d dsi+h dsi+2)=
(0,0,0)
(0,0,1)(1,0,1)
(0,1,0)
(0,1,1)(11,1)
(1,1,0)
(1,0,0)
图1
e(t) 32
82 0
-2-32-2x 5 2-3#
功率。
1、放大器的类型
在功率放大器中，根据正弦波激励下整个周期内的导通情况，分为四个工作状态：
甲类(A):均导通角 360°。甲类功放有最佳的线性度，失真十分低，最大的缺点是效率低。
乙类(B)：导通角等于180°乙类放大器
MSK
GMSK
5Tg6TT88T9T 图2
静态偏置电流为零，只能放大半个周期的信号，非线性失真很大。
甲乙类(AB)导通角大于180°甲乙类放大器界于甲类和乙类之间，甲乙类放大有效解决了乙类放大器的交越失真间题。即静态工作点Q稍高于截止区，会产生交越失真
丙类(C)：导通角小于180"丙类放大器的效率最高，但是波形失真也最严重。
2、射频的调制方式
在2G中射频有两种调制方式GMSK跟 8PSK。GMSK调制信号
在交越零点不但相位连续，而且平滑过滤。
8PSK是一种相位调制。相位调制是载波的相位被调整用于把数字信息的比特编码到每-相位改变。它的星座图如图1。
VBIAS
FILTER
Veen
RFIN
RF PA In>-
Matching RFImpedance
Class A Example
图4
VgAT
UPPLY MR
图3
