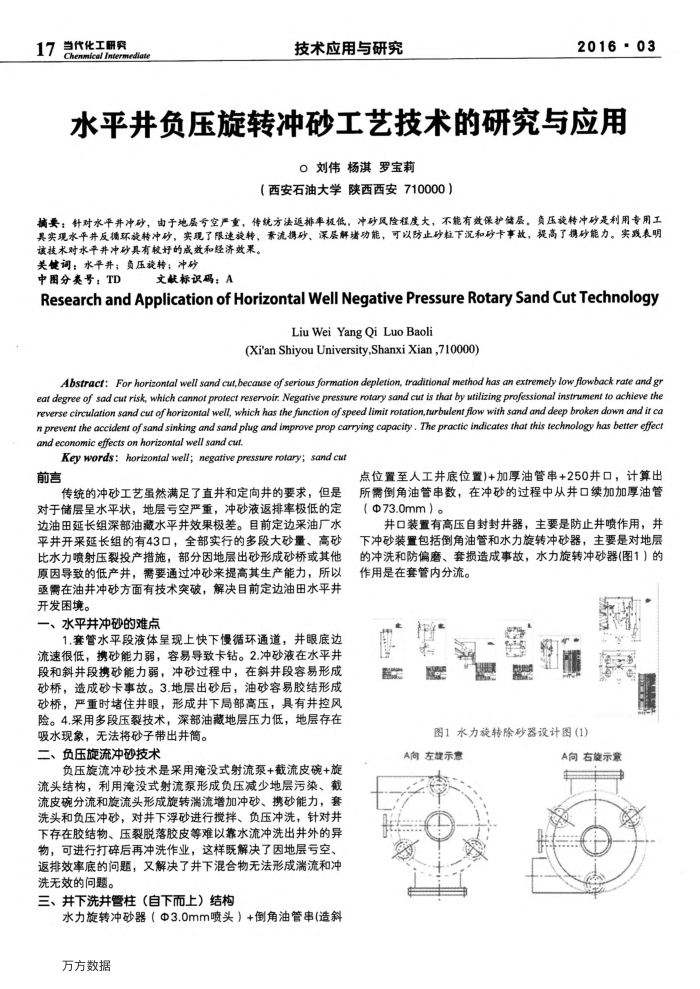

17当代化工研究
技术应用与研究
2016-03
水平井负压旋转冲砂工艺技术的研究与应用
O刘伟杨淇罗宝莉
（西安石油大学陕西西安710000）
摘要：针对水平并冲砂，由于地层亏空严重，传统方法返排率板低，冲砂风险程度大，不能有效保护储层，负压旋转冲砂是利用专用工具实现水平并反横环旋转冲砂，实现了限速旋转、素流携砂、深层解堵功能，可以防止砂粒下况和砂卡事故，提高了携砂能力。实践表明
该技术对水平并冲砂具有较好的成效和经济效果。关键调：水平井；负压旋转：冲砂
中图分类号：TD
文献标识码：A
ResearchandApplicationofHorizontalWellNegativePressureRotarySandCutTechnology
LiuWei Yang Qi Luo Baoli
(Xi'an Shiyou University,Shanxi Xian,710000)
Abstract:For horizontal well sand cut,becasse of serious formation depletion, traditional method has an extremely low flowback rate and gr eat degree of sad cut risk, which camnot protect reservoir. Negative pressure rotary sand cut is that by utilizing professional instrument to achieve the reverse circulation sandcutofhorizontalwell,which hasthefianctionofspeedlimitrotation,turbulentflow with sandanddeepbrokendownand itca n prevent the accident of sand sinking and sand plug and improve prop carrying capacity, The practic indicates that this technology has better effect and economic effects on horizontalwell sandcut.
Key words:horizontal well; negative pressure rotary; sand cut
前言
传统的冲砂工艺虽然满足了直井和定向井的要求，但是对于储层呈水平状，地层亏空严重，冲砂液返排率极低的定边油田延长组深部油藏水平井效果极差。目前定边采油厂水平井开采延长组的有43口，全部实行的多段大砂量、高砂比水力喷射压裂投产措施，部分因地层出砂形成砂桥或其他原因导致的低产井，需要通过冲砂来提高其生产能力，所以函需在油井冲砂方面有技术突破，解决目前定边油田水平井开发困境。
、水平并冲砂的难点
1.套管水平段液体呈现上快下慢循环通道，井眼底边流速很低，携砂能力弱，容易导致卡钻。2.冲砂液在水平井段和斜井段携砂能力弱，冲砂过程中，在斜井段容易形成砂桥，造成砂卡事故。3.地层出砂后，油砂容易胶结形成砂桥，严重时堵住并眼，形成井下局部高压，具有并控风险。4.采用多段压裂技术，深部油藏地层压力低，地层存在
吸水现象，无法将砂子带出井筒。二、负压旋流冲砂技术
负压旋流冲砂技术是采用淹没式射流泵+截流皮碗+旋流头结构，利用淹没式射流泵形成负压减少地层污染、截流皮碗分流和旋流头形成旋转流增加冲砂、携砂能力，套洗头和负压冲砂，对井下浮砂进行搅拌、负压冲洗，针对井下存在胶结物、压裂脱落胶皮等难以靠水流冲洗出井外的异物，可进行打碎后再冲洗作业，这样既解决了因地层亏空、返排效率底的问题，又解决了并下混合物无法形成满流和冲洗无效的问题，
三、并下洗井管柱（自下而上）结构
水力旋转冲砂器（Φ3.0mm喷头）+倒角油管串（造斜万方数据
点位置至人工井底位置)+加厚油管串+250井口，计算出所需倒角油管串数，在冲砂的过程中从井口续加加厚油管（中73.0mm）。
并口装置有高压自封封并器，主要是防止并喷作用，井下冲砂装置包括倒角油管和水力旋转冲砂器，主要是对地层的冲洗和防偏磨、套损造成事故，水力旋转冲砂器（图1）的作用是在套管内分流。
-
图1水力旋转除砂器设计图(1)
A向左键示意
宾
A向右策示意
