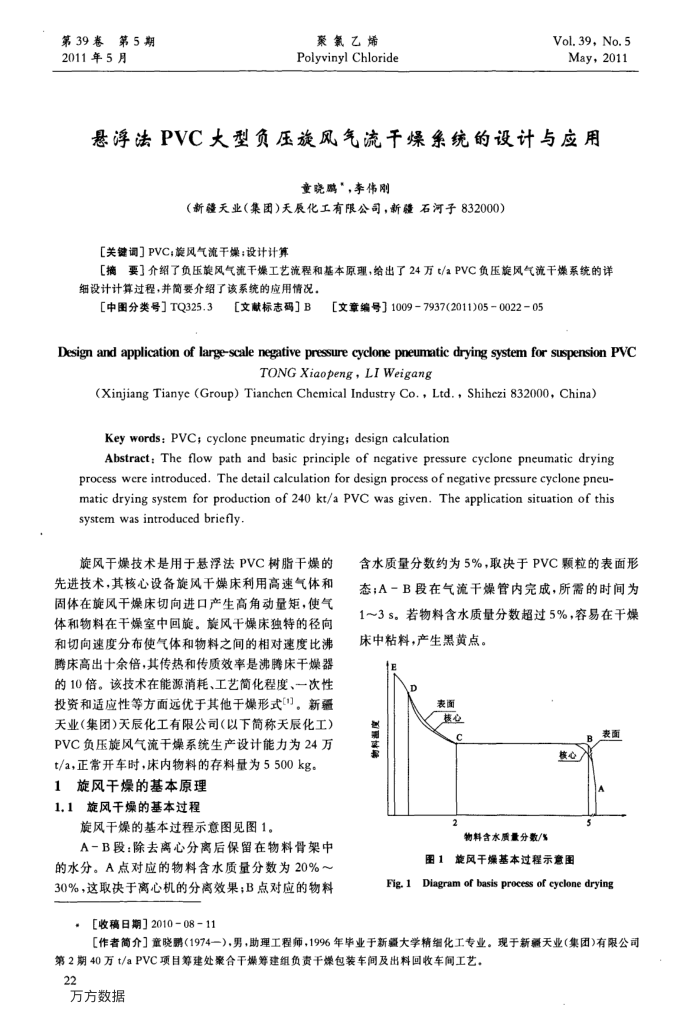

第39春第5期 2011年5月
聚氰乙烯 Polyvinyl Chloride
Vol.39,No.5 May，2011
悬浮法PVC大型负压旋风气流干燥系统的设计与应用
童晓鸥”，李伟刚
（新疆天业（集团）天辰化工有限公司，新疆石河子832000）
［关键调］PVC；旋风气流干燥；设计计算
[摘要］介绍了负压旋风气流干燥工艺流程和基本原理，给出了24万t/aPVC负压旋风气流干煤系统的详细设计计算过程，并简要介绍了该系统的应用情况。
[中图分类号］TQ325.3
［文献标志码]】B
［文章编号］10097937(2011)05002205
Design and application of large-scale negative pressure cyclone pneumatic drying system for suspension PvC
TONG Xiaopeng,LI Weigang
(Xinjiang Tianye（Group)Tianchen Chemical Industry Co.,Ltd.,Shihezi 832000,China) Key words: PVC; cyclone pneumatic drying; design calculation
Abstract: The flow path and basic principle of ncgative pressure cyclone pneumatic drying process were introduced. The detail calculation for design process of negative pressure cyclone pneu-matic drying system for production of 240 kt/a PVC was given.The application situation of this system was introduced briefly
旋风干燥技术是用于悬浮法PVC树脂干燥的先进技术，其核心设备旋风干煤燥床利用高速气体和固体在旋风干燥床切向进口产生高角动量矩，使气体和物料在干燥室中回旋。旋风干燥床独特的径向和切向速度分布使气体和物料之间的相对速度比沸腾床高出十余倍，其传热和传质效率是沸腾床干燥器的10倍。该技术在能源消耗、工艺简化程度、一次性投资和适应性等方面远优于其他干燥形式"]。新疆天业（集团)天辰化工有限公司（以下简称天辰化工) PVC负压旋风气流干燥系统生产设计能力为24万 t/a，正常开车时，床内物料的存料量为5500kg。
1旋风干燥的基本原理 1.1旋风干燥的基本过程
旋风干燥的基本过程示意图见图1。
A-B段：除去离心分离后保留在物料骨架中的水分。A点对应的物料含水质量分数为20%~ 30%，这取决于离心机的分离效果；B点对应的物料
［收稿日期］2010-08-11
含水质量分数约为5%，取决于PVC颗粒的表面形态；A-B段在气流干燥管内完成，所需的时间为 1～3s。若物料含水质量分数超过5%，容易在干燥床中粘料，产生黑黄点。
E
表面
物料温度
核心
表面
核心
2
物料含水质量分数/%
图1旋风干燥基本过程示意图
Fig. 1Diagram of basis process of cyclone drying
[作者简介】童晓鹏（1974一），男，助理工程师，1996年毕业于新疆大学精细化工专业。现于新疆天业（集团)有限公司
第2期40万t/aPVC项目筹建处案合干燥筹建组负责干燥包装车间及出料回收车闻工艺。 22
