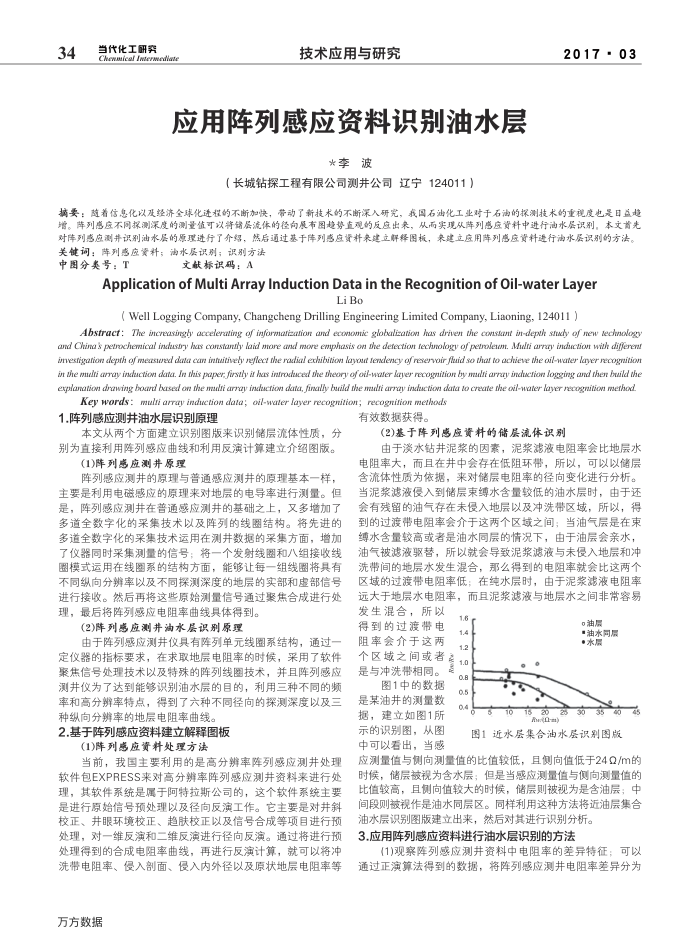

应用阵列感应资料识别油水层
*李波
（长城钻探工程有限公司测并公司辽宁124011）
2017-03
摘要：随着信息化以及经济全球化进性的不断加快，带动了新技术的不断深入研究，我国石油化工业对于石油的探测技术的重视度电是日益趋增。阵列高应不同探测深度的测量值可以将错层流体的径向展市图趋势直观的反应出来，从而实现从阵列高应资料中进行油水层识别，本文首先
关键词：阵列感应资料；油水层识列；识别方法中图分类号：T
文献标识码：A
ApplicationofMultiArrayInductionDataintheRecognitionofoil-waterLayer
LiBo
( Well Logging Company, Changcheng Drilling Engineering Limited Company, Liaoning, 124011)
Abstracf : The increasingly accelerating of informarization and economic globalization has driven the conskam ir-deptht sftaly of new technolog) and China3 perochemical inchausby hes constantly laid more and more emphasis on shte defectiour fechunology of pebroletam. Midti array indhactiont with diferern inesfigafion deprh of mezstred data cam intaitively reflecy the nadial exhibition layout tendency of reservoir fluid so thar to achieve the oil-water layer recogaition in the melti amay incduction darta. In this paperfirstly ar hces infrodaced she sheory of oi-wafer kayer recognition by madlri array indhtaction logging and then braild the explanation drawing board bcrsed on the madri aray inchaction data,finally burild the madri array incaction data lo create the oi-water layer cognition merhod
Key words : mulri array indction data; oil-water layer recognitionr; recognition methods
1.阵列感应测井油水层识别原理
本文从两个方面建立识别图版来识别储层流体性质，分别为直接利用阵列感应曲线和利用反演计算建立介绍图版。
(1)阵列感应测并原理
阵列感应测并的原理与普通感应测并的原理基本一样，主要是利用电磁感应的原理来对地层的电导率进行测量。但是，阵列感应测井在普通感应测并的基础之上，又多增加了多道全数字化的采集技术以及阵列的线圈结构。将先进的多道全数字化的采集技术运用在测并数据的采集方面，增加了仪器同时采集测量的信号：将一个发射线图和八组接收线圈模式运用在线圈系的结构方面，能够让每一组线圈将具有不同纵向分辨率以及不同探测深度的地层的实部和虚部信号进行接收。然后再将这些原始测量信号通过聚焦合成进行处理，最后将阵列感应电阻率曲线具体得到。
(2)阵列感应测并油水层识别原理
由于阵列感应测并仪具有阵列单元线圈系结构，通过一定仪器的指标要求，在求取地层电阻率的时候，采用了软件聚焦信号处理技术以及特殊的阵列线圈技术，并且阵列感应测并仪为了达到能够识别油水层的目的，利用三种不同的频率和高分辨率特点，得到了六种不同径向的探测深度以及三种纵向分辨率的地层电阻率曲线，
2.基于阵列感应资料建立解释图板
(1)阵列感应资料处理方法
当前，我国主要利用的是高分辨率阵列感应测并处理软件包EXPRESS来对高分辨率阵列感应测并资料来进行处理，其软件系统是属于阿特拉斯公司的，这个软件系统主要是进行原始信号预处理以及径向反演工作。它主要是对并斜校正、并眼环境校正、趋肤校正以及信号合成等项目进行预处理，对一维反演和二维反演进行径向反演。通过将进行预处理得到的合成电阻率曲线，再进行反演计算，就可以将冲洗带电阻率、侵入剖面、侵入内外径以及原状地层电阻率等
方方数据
有效数据获得。
(2)基于阵列感应资料的储层流体识别
由于淡水钻井泥浆的因素，泥浆滤液电阻率会比地层水电阻率大，而且在井中会存在低阻环带，所以，可以以储层含流体性质为依据，来对储层电阻率的径向变化进行分析。当泥浆滤液侵入到储层束缚水含量较低的油水层时，由于还会有残留的油气存在未侵入地层以及冲洗带区域，所以，得到的过渡带电阻率会介于这两个区域之间；当油气层是在束缚水含量较高或者是油水同层的情况下，由于油层会亲水，油气被滤液驱替，所以就会导致泥浆滤液与未侵入地层和冲洗带间的地层水发生混合，那么得到的电阻率就会比这两个区域的过渡带电阻率低；在纯水层时，由于泥浆滤液电阻率远大于地层水电阻，而且泥浆滤液与地层水之间非常容易
发生混合，所以得到的过渡带电
1.6 r 1.4
阻率会介于这两个区域之间或者.
1.2
是与冲洗带相同。
图1中的数捷是某油并的测量数据，建立如图1所示的识别图，从图中可以看出，当感
06 0.5 0.4
T
h(0-m
0油层“油水同层水层
3035404
图1近水层集合油水层识别图版
应测量值与侧向测量值的比值较低，且侧向值低于24Q/m的时候，储层被视为含水层；但是当感应测量值与侧向测量值的比值较高，且侧向值较大的时候，储层则被视为是含油层；中间段则被视作是油水同层区。同样利用这种方法将近油层集合
油水层识别图版建立出来，然后对其进行识别分析。 3.应用阵列感应资料进行油水层识别的方法
(1)观察阵列感应测并资料中电阻率的差异特征：可以
通过正演算法得到的数据，将阵列感应测并电阻率差异分为
