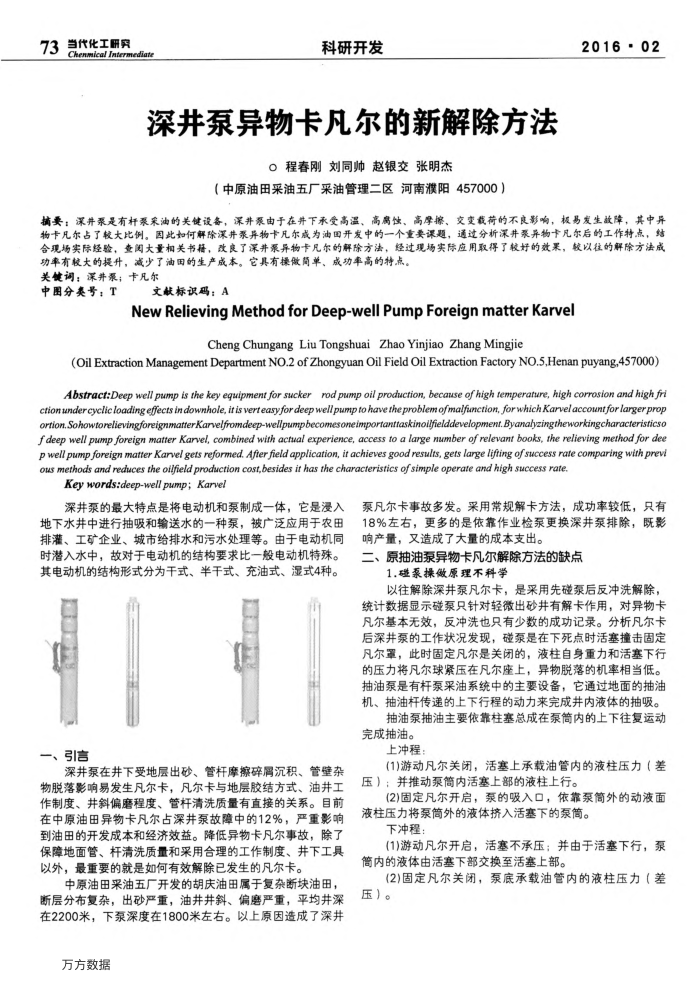

73当代化工研究
Chenmical Intermediate
科研开发
深井泵异物卡凡尔的新解除方法
O程春刚刘同帅赵银交张明杰
（中原油田采油五厂采油管理二区河南濮阳457000）
2016·02
摘要：深并泵是有杆泵采油的关键设备，深并泵由于在并下承受高温、高离蚀、高摩擦、交实载荷的不良影响，极易发生改障，其中异物卡几尔占了较大比例。因此如何解除深并泵异物卡几尔成为油四开发中的一个重要课题，通过分析深井泵异物卡凡尔后的工作特点，结合现场实际经验，查阅大量相美书格，改良了深并泵异物卡几尔的解除方法，经过现场实际应用取得了较好的效果，较以往的解除方法成
功率有较大的提升，减少了油因的生产成本。它具有操做商单、成功率高的特点。关键调；深井泵；卡凡尔
中图分类号：T
文献标识码：A
NewRelievingMethodforDeep-well PumpForeignmatterKarvel
Cheng Chungang Liu Tongshuai Zhao Yinjiao Zhang Mingjie
(Oil Extraction Management Department NO.2 of Zhongyuan Oil Field Oil Extraction Factory NO.5,Henan puyang,457000) Abstract:Deep well pump is thekey equipment forsuckerrod pump oil production,because of high temperature,high corrosion andhigh fr
ctionundercyclicloadingeffectsindownhole,itisverteasyfordeepwellpumptohavetheproblemofmalfinction,forwhichKarvelaccountforlargerprop ortion.SohowtorelievingforeignmatterKarvelfromdeep-welpumpbecomesoneimportanttaskinoifielddevelopment.Byanalyzingtheworkingcharacreristicso f deep well pump foreign matter Karvel, combined with actual experience, access to a large mmber of relevanr books, the relieving method for dee p well pumpforeign matter Karvelgets reformed. Afierfield application, itachieves good results,gets large lifing ofsuccess rate comparing with prev ousmethods andreducestheoiifieldproductioncost,besidesithasthe characferisticsofsimpleoperateand highsuccessrate
Key words:deep-well pump; Karvel
深井泵的最大特点是将电动机和泵制成一体，它是漫入地下水井中进行抽吸和输送水的一种泵，被广泛应用于农田排灌、工矿企业、城市给排水和污水处理等。由于电动机同时潜入水中，故对于电动机的结构要求比一般电动机特殊。其电动机的结构形式分为干式、半干式、充油式、湿式4种。
一、引信言
深井泵在井下受地层出砂、管杆摩擦碎屑沉积、管壁杂物脱落影响易发生凡尔卡，凡尔卡与地层胶结方式、油井工作制度、并斜偏磨程度、管杆清洗质量有直接的关系。目前在中原油田异物卡凡尔占深井泵故障中的12%，严重影响到油田的开发成本和经济效益。降低异物卡凡尔事故，除了保障地面管、杆清洗质量和采用合理的工作制度、井下工具以外，最重要的就是如何有效解除已发生的凡尔卡。
中原油田采油五厂开发的胡庆油田属于复杂断块油田，断层分布复杂，出砂严重，油井井斜、偏磨严重，平均井深在2200米，下泵深度在1800米左右。以上原因造成了深井
万方数据
泵凡尔卡事故多发。采用常规解卡方法，成功率较低，只有 18%左右，更多的是依靠作业检泵更换深井泵排除，既影响产量，又造成了大量的成本支出。
二、原抽油泵异物卡凡尔解除方法的缺点
1.碰泵操做原理不科学
以往解除深井泵凡尔卡，是采用先碰泵后反冲洗解除，统计数据显示碰泵只针对轻微出砂井有解卡作用，对异物卡凡尔基本无效，反冲洗也只有少数的成功记录。分析凡尔卡后深井泵的工作状况发现，碰泵是在下死点时活塞撞击固定凡尔罩，此时固定凡尔是关闭的，液柱自身重力和活塞下行的压力将凡尔球紧压在凡尔座上，异物脱落的机率相当低。抽油泵是有杆泵采油系统中的主要设备，它通过地面的抽油机、抽油杆传递的上下行程的动力来完成井内液体的抽吸。
抽油泵抽油主要依靠柱塞总成在泵简内的上下往复运动完成抽油。
上冲程：
(1)游动凡尔关闭，活塞上承载油管内的液柱压力（差压）：并推动泵筒内活塞上部的液柱上行。
(2)固定凡尔开启，泵的吸入口，依靠泵筒外的动液面液柱压力将泵筒外的液体挤入活塞下的泵筒。
下冲程：
(1)游动凡尔开启，活塞不承压：并由于活塞下行，泵简内的液体由活塞下部交换至活塞上部。
(2)固定凡尔关闭，泵底承载油管内的液柱压力（差压）。
