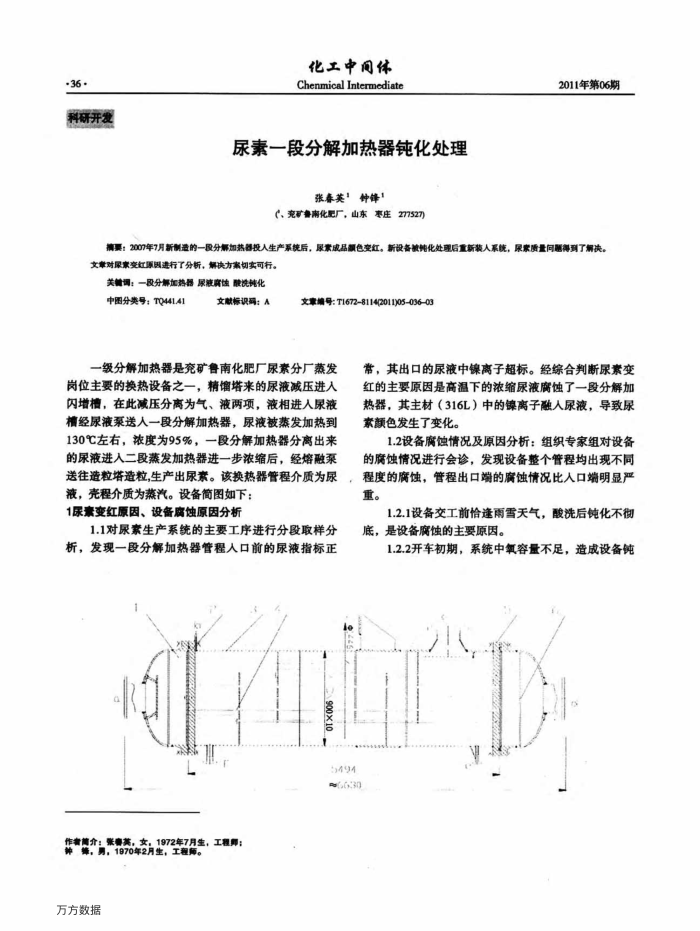

36
科研开发
化工中间体 Chenmioal Intermediate
尿素一段分解加热器钝化处理
张春美’钟锋！
（、充矿鲁南化配厂，山东枣庄277527)
2011年第06期
搞票：2007年7月新制造的一段分解加热器投人生产系统后，尿素成品额色变红。新设各教纯化处理后重新装人系状，尿家质量问题海列了解决。文章对原家变红原国进行了分析，解决方家切实可行。
关糖调：一及分解加热器原液宽丝酸洗纯化
中图分类号：TQ441.41
文献标识码：人
文事编号：T16728114(2011)05-03603
一级分解加热器是充矿鲁南化肥厂尿素分厂蒸发岗位主要的换热设备之一，精馏塔来的尿液减压进入闪增槽，在此减压分离为气、液两项，液相进人尿液槽经尿液泵送人一段分解加热器，尿液被蒸发加热到 130℃左右，浓度为95%，一段分解加热器分离出来的尿液进入二段蒸发加热器进一步浓缩后，经熔融泵送往造粒塔造粒，生产出尿索。该换热器管程介质为尿
液，壳程介质为蒸汽。设备简图如下： 1尿素变红原因、设备腐蚀原因分析
1.1对尿素生产系统的主要工序进行分段取样分析，发现一段分解加热器管程人口前的尿液指标正
:494
常，其出口的尿液中镍离子超标。经综合判断尿素变红的主要原因是高温下的浓缩尿液腐蚀了一段分解加热器，其主材（316L）中的锦离子融人尿液，导致尿索颜色发生了变化。
1.2设备腐蚀情况及原因分析：组织专家组对设备的魔蚀情况进行会诊，发现设备整个管程均出现不同程度的腐蚀，管程出口端的腐蚀情况比人口端明显严重。
1.2.1设备交工前恰逢雨雪天气，酸洗后饨化不彻底，是设备腐蚀的主要原因。
1.2.2开车初期，系统中氧容量不足，造成设备饨
63
作奢简介：张鲁英，女，1972年7月生，工程师：
钟练，男，1970年2月生，工程师。万方数据
