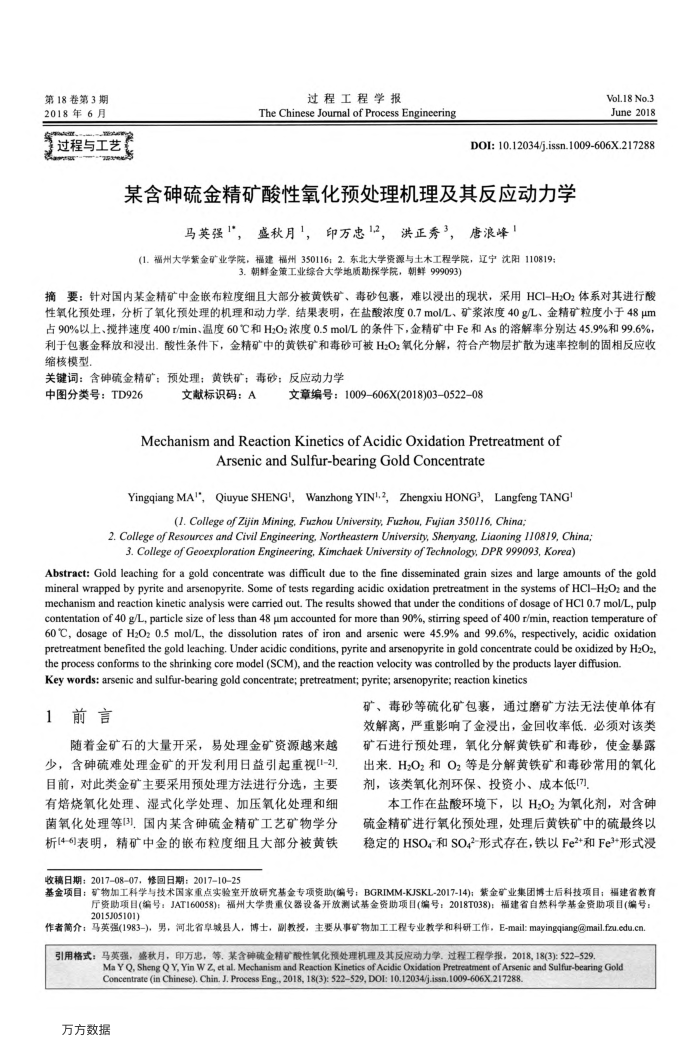

第18卷第3期 2018年6月
过程与工艺
过程工程学报
The Chinese Joumal of Process Engineering
Vol.18 No.3 June2018
DOI: 10.12034/j.issn.1009-606X.217288
某含砷硫金精矿酸性氧化预处理机理及其反应动力学
马英强"，盛秋月，印万忠12，洪正秀3，唐浪峰！
(1.福州大学紫金矿业学院，福建福州350116：2.东北大学资源与土木工程学院，辽宁沈阳110819：
3.朝鲜金策工业综合大学地质勘探学院，朝鲜999093)
摘要：针对国内某金精矿中金嵌布粒度细且大部分被黄铁矿、毒砂包裹，难以浸出的现状，采用HCI-H2O2体系对其进行酸性氧化预处理，分析了氧化预处理的机理和动力学，结果表明，在盐酸浓度0.7mol/L、矿浆浓度40g/L、金精矿粒度小于48μm 占90%以上、搅拌速度400r/min、温度60C和H202浓度0.5mol/L的条件下，金精矿中Fe和As的溶解率分别达45.9%和99.6% 利于包裹金释放和浸出酸性条件下，金精矿中的黄铁矿和毒砂可被H2O2氧化分解，符合产物层扩散为速率控制的固相反应收缩核模型.
关键词：含砷硫金精矿：预处理；黄铁矿；毒砂；反应动力学
文献标识码：A
中图分类号：TD926
文章编号：1009-606X(2018)03-0522-08
MechanismandReactionKineticsofAcidicOxidationPretreatmentof
Arsenic and Sulfur-bearing Gold Concentrate
Yingqiang MA', Qiuyue SHENG',Wanzhong YINl.2, Zhengxiu HONG3, Langfeng TANG
(I. College of Zijin Mining, Fuzhou University, Fuzhou, Fujian 350116, China;
2. College of Resources and Civil Engineering, Northeastern University Shenyang. Liaoning I10819, China,; 3.CollegeofGeoexplorationEngineering,KimchaekUniversityofTechnology,DPR999093,Korea)
Abstract: Gold leaching for a gold concentrate was difficult due to the fine disseminated grain sizes and large amounts of the gold mineral wrapped by pyrite and arsenopyrite. Some of tests regarding acidic oxidation pretreatment in the systems of HClH2O2 and the saasaeaseaeea eaeaaoeasaeea 60 C, dosage of H2O2 0.5 mol/L, the dissolution rates of iron and arsenic were 45.9% and 99.6%, respectively, acidic oxidation pretreatment benefited the gold leaching. Under acidic conditions, pyrite and arsenopyrite in gold concentrate could be oxidized by H2O2,
aee Key words: arsenic and sulfur-bearing gold concentrate; pretreatment; pyrite; arsenopyrite; reaction kinetics
1前言
随着金矿石的大量开采，易处理金矿资源越来越少，含砷硫难处理金矿的开发利用日益引起重视(1-2), 目前，对此类金矿主要采用预处理方法进行分选，主要有焙烧氧化处理、湿式化学处理、加压氧化处理和细菌氧化处理等(3)，国内某含砷硫金精矿工艺矿物学分析(4-6)表明，精矿中金的嵌布粒度细且大部分被黄铁
矿、毒砂等硫化矿包裹，通过磨矿方法无法使单体有效解离，严重影响了金浸出，金回收率低，必须对该类矿石进行预处理，氧化分解黄铁矿和毒砂，使金暴露出来.H2O2和O2等是分解黄铁矿和毒砂常用的氧化剂，该类氧化剂环保、投资小、成本低[7]
本工作在盐酸环境下，以HO,为氧化剂，对含砷硫金精矿进行氧化预处理，处理后黄铁矿中的硫最终以稳定的HSO4-和SO42-形式存在，铁以Fe2+和Fe3+形式漫
收稿日期：2017-0807，修回日期：2017-10-25
基金项目：矿物加工科学与技术国家重点实验室开放研究基金专项资助(编号：BGRIMM-KJSKL-2017-14)：紫金矿业集团博士后科技项目；福建省教育
厅资助项目(编号：JAT160058)：福州大学费重仪器设备开放测试基金资助项目(编号：2018T038)：福建省自然科学基金资助项目(编号： 2015J05101)
作者简介：马英强(1983-)，男，河北省阜城县人，博士，副教授，主要从事矿物加工工程专业教学和科研工作，E-mail:mayingqiang@mail.fzu.edu.cn 引用格式：马英强，盛秋月，印万患，等，某含砷硫金精矿酸性氧化预处理机理及其反应动力学，过程工程学报，2018,18(3):522-529.
MaQ,ShengQY,YinWZetalMechanism andReactionKineticsofAcidicOxidationPretreatmentofArsenicandSulfur-bearingGod Concentrate (in Chinese).Chin.J.Process Eng.,2018, 18(3): 522529,DOI: 10.12034/j.ssn.1009-606X.217288
万方数据
