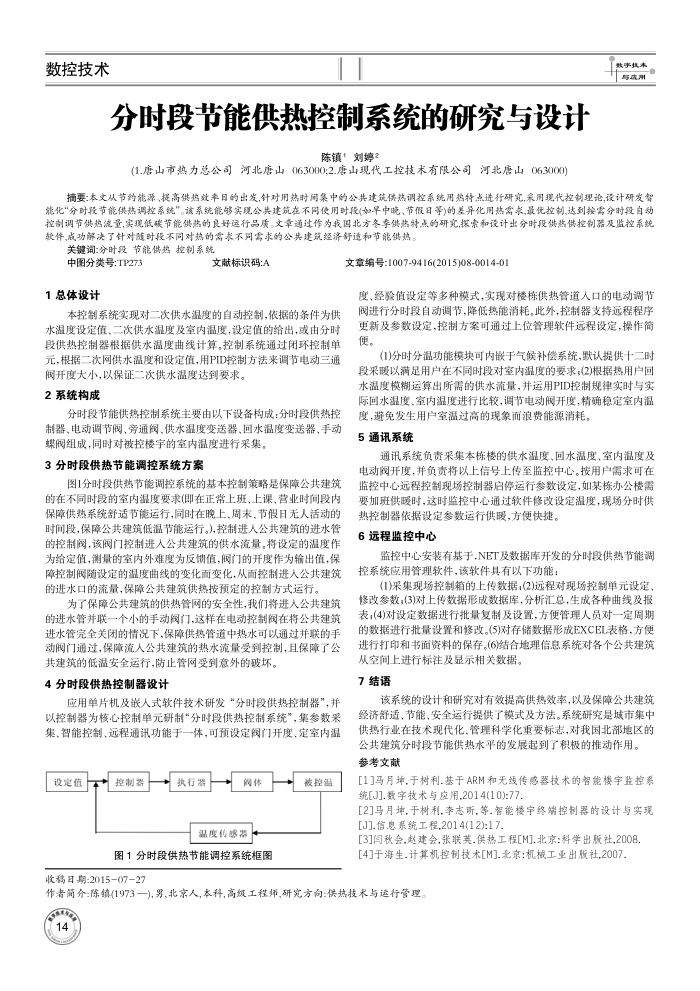

分时段节能供热控制系统的研究与设计
陈镇1刘婷2
(1.唐山市热力总公司河北唐山063000;2.唐山现代工控技术有限公司河北唐山063000)
数字执本与质用
摘要：本文从节约能源、提高供热效率目的出发,针对用热时间集中的公共建筑供热调控系统用热特点进行研究,案用现代控制理论，设计研发智能化"分时段节能供热调控系统"。该系统能够实现公共建筑在不同使用时段(如早中晓、节假日等)的差异化用热需表,最优控制,达到按需分时段自动控制调节供热流量实现低碳节能供热的良好运行品质。文章通过作为我国北方冬季供热特点的研究探索和设计出分时投供热供控制器及监控系统软件,成功解决了针对随时段不同对热的需求不同需求的公共建筑经济舒遗和节能供热。
关键词：分时段节能供热控制系统
中图分类号：TP273 1总体设计
文献标识码：A
本控制系统实现对二次供水温湿度的自动控制，依据的条件为供水温度设定值、二次供水温度及室内温度，设定值的给出，或由分时段供热控制器根据供水温度曲线计算，控制系统通过闭环控制单元，根据二次网供水温度和设定值，用PID控制方法来调节电动三通
阀开度大小，以保证二次供水温度达到要求。 2系统构成
分时段节能供热控制系统主要由以下设备构成：分时段供热控
制器、电动调节阀、旁通阅、供水温度变送器、回水温度变送器、手动
蝶阀组成，同时对被控楼宇的室内温度进行采集。 3分时段供热节能调控系统方案
图1分时段供热节能调控系统的基本控制策略是保障公共建筑的在不同时段的室内温度要求(即在正常上班、上课、营业时间段内保障供热系统舒适节能运行，同时在晚上、周末、节假目无人活动的时间段，保障公共建筑低温节能运行。）控制进人公共建筑的进水管的控制阅，该阀门控制进人公共建筑的供水流量。将设定的温度作为给定值，测量的室内外难度为反馈值，阀门的开度作为输出值，保障控制阀随设定的湿度曲线的变化面变化，从面控制进人公共建筑的进水口的流量，保障公共建筑供热按预定的控制方式运行，
为了保障公共建筑的供热管网的安全性，我们将进人公共建筑的进水管并联一个小的手动阔闵门，这样在电动控制阅在将公共建筑进水管完全关闭的情况下，保障供热管道中热水可以通过并联的手动阀门通过，保障流人公共建筑的热水流量受到控制，且保障了公
共建筑的低温安全运行，防止管网受到意外的破坏。 4分时段供热控制器设计
应用单片机及嵌人式软件技术研发“分时段供热控制器”，并以控制器为核心控制单元研制“分时段供热控制系统”，集参数采集、智能控制、远程通讯功能于一体，可预设定阅门开度、定室内温
+控制器
设定值
执行器
限体
温度传感零
图1分时段供热节能调控系统框图
收稿日期：20150727
被控温
文章编号:1007-9416(2015)08-0014-01
度、经验值设定等多种模式，实现对楼栋供热管道人口的电动调节阀进行分时段自动调节，降低热能消耗，此外，控制器支持远程程序更新及参数设定，控制方案可通过上位管理软件远程设定，操作简使
(1)分时分温功能模块可内嵌手气候补偿系统，默认提供十二时
水温度模糊运算出所需的供水流量，并运用PID控制规律实时与实际回水温度、室内温度进行比较，调节电动阀开度，精确稳定室内温
度，避免发生用户室温过高的现象而浪费能源消耗。 5通讯系统
通讯系统负责采集本栋楼的供水温度、回水温度、室内温度及电动阅开度，并负责将以上信号上传至监控中心。按用户需求可在监控中心远程控制现场控制器启停运行参数设定，如某栋办公楼需要加班供暖时，这时监控中心通过软件修改设定温度，现场分时供
热控制器依据设定参数运行供暖，方便快捷。 6远程监控中心
监控中心安装有基于.NET及数据库开发的分时段供热节能调控系统应用管理软件，该软件具有以下功能：
(1)采集现场控制箱的上传数据，(2)远程对现场控制单元设定、修改参数，(3对上传数据形成数据库，分析汇总，生成各种曲线及报表，（4)对设定数据进行批量复制及设置，方使管理人员对一定周期的数据进行批量设置和修改。(5)对存储数据形成EXCEL表格，方使进行打印和书面资料的保存。(6)结合地理信息系统对各个公共建筑
从空间上进行标注及显示相关数据。 7结语
该系统的设计和研究对有效提高供热效率，以及保障公共建筑经济舒适、节能、安全运行提供了模式及方法。系统研究是城市集中供热行业在技术现代化、管理科学化重要标志，对我国北部地区的
公共建筑分时段节能供热水平的发展起到了积极的推动作用。参考文献
[1]马月坤.于树利.基于ARM和无线传感器技术的智能楼字监控系统[3].数字技术与应用,2014(10):77
[2]马月坤.于树利.李志昕，等.智能楼宇终错控制器的设计与实现[J]-信息系统工程,2014(12):17
[3]闫秋会.赵建会.张联美.供热工程[M].北京：科学出版社,2008[4]于海生.计算机控制技术[M].北京：机械工业出版社,2007
作者简介：陈镇(1973一),男，北京人,本科,高级工程师,研究方向：供热技术与运行管理
