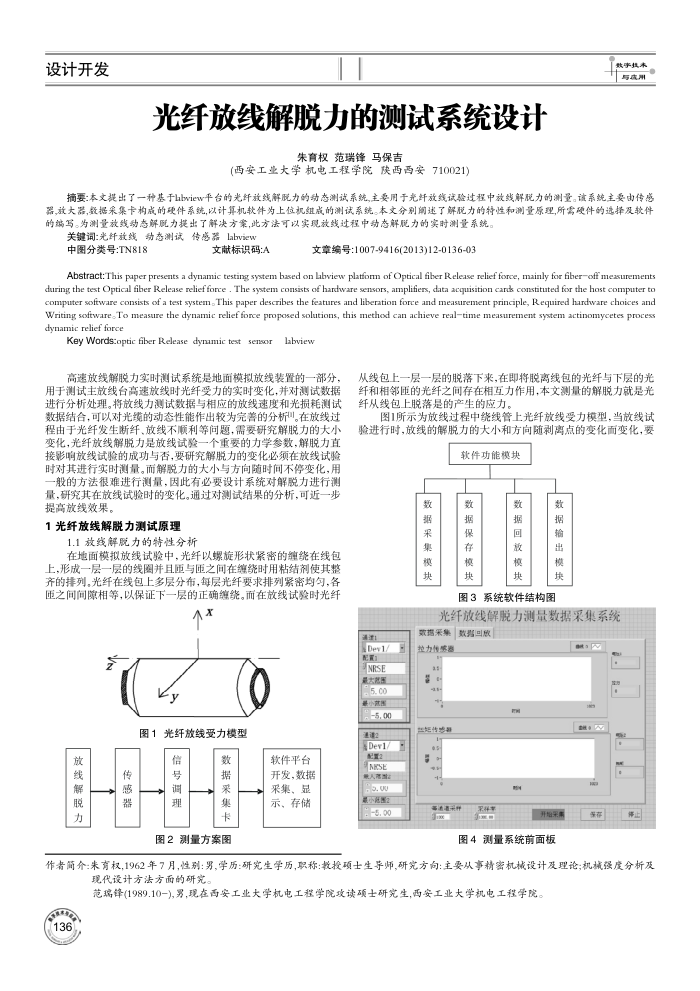

设计开发
光纤放线解脱力的测试系统设计
朱育权范瑞锋马保吉
(西安工业大学机电工程学院陕西西安710021)
数事共与或用
摘要：本文提出了一种基于hbwiew平台的光纤放线解脱力的动态测试系统,主要用于光纤放线试验过程中放线解脱力的测量。该系统主要由传感器,放大器，数据采集卡构成的硬件系统，以计算机软件为上位机组成的测试系统。本文分别前速了解脱力的特性和测量原理,所需硬件的选择及软件的端写。为测量放线动态解既力提出了解决方案，此方法可以实现放线过程中动态解脱力的实时测量系统。
关键词：光纤放线动态洲试传感器labview
中图分类号：TN818
文献标识码：A
文章编号：1007-9416(2013)12-0136-03
Abstract: This paper presents a dynamic testing system based on labview platfomm of Optical fiber Release relief force, mainly for fiberoff measurements during the test Optical fiber Release reliefforce , The system consists of hardware sensors, amplifiers, data acquisition cardk constituted for the host computer to computer sofiware consists of a test system This paper describes the features and liberation force and measurement principle, Required hardware choices and Writing sofware。 To measure the dynamic relief force proposed solutions, this method can achieve realtime measurement system actinomycetes process dynamic relief force
Key Words:optic fiber Release dynamic test sensor
labview
高速放线解脱力实时测试系统是地面模拟放线装置的一部分，用于测试主放线台高速放线时光纤受力的实时变化，并对测试数据进行分析处理。将放线力测试数据与相应的放线速度和光损耗测试数据结合，可以对光缆的动态性能作出较为完善的分析。在放线过程由于光纤发生断纤、放线不顺利等问题，需要研究解脱力的大小变化，光纤放线解脱力是放线试验一个重要的力学参数，解脱力直接影响放线试验的成功与否，要研究解脱力的变化必须在放线试验时对其进行实时测量。而解脱力的大小与方向随时间不停变化，用般的方法很难进行测量，因此有必要设计系统对解脱力进行测量，研究其在放线试验时的变化。通过对测试结果的分析，可近一步提高放线效果。
1光纤放线解脱力测试原理
1.1放线解脱力的特性分析
在地面模拟放线试验中，光纤以螺旋形状紧密的缠绕在线包上，形成一层一层的线圈并且匝与匝之间在缠绕时用粘结剂使其整齐的排列。光纤在线包上多层分布，每层光纤要求排列紧密均勾，各匝之间间隙相等，以保证下一层的正确缠绕。而在放线试验时光纤
图1光纤放线受力模型
信
放线解脱力
传器
号调理
数据采集
图2测量方案图
软件平台开发，数据采集、显示、存储
从线包上一层一层的脱落下来，在即将脱离线包的光纤与下层的光纤和相邻匝的光纤之间存在相互力作用，本文测量的解脱力就是光纤从线包上脱落是的产生的应力。
图1所示为放线过程中绕线管上光纤放线受力模型，当放线试验进行时，放线的解脱力的大小和方向随剩离点的变化面变化，要
软件功能模块
数据果集模块
通道 ADer1/ 配置 NRSE 最大国 5.00
5.00 通速 Der1/ MESE 最人落 0. UU 最小滋围-5. 00
数据保存模块
数据回放模块
数报输出模块
图3系统软件结构图
光纤放线解脱力测量数据采集系统
欢据采集 数据回放
控力性实要 a a
禁作变器豪通通果件
买样
开给采案
图4测量系统前面板
s
保存
停止
