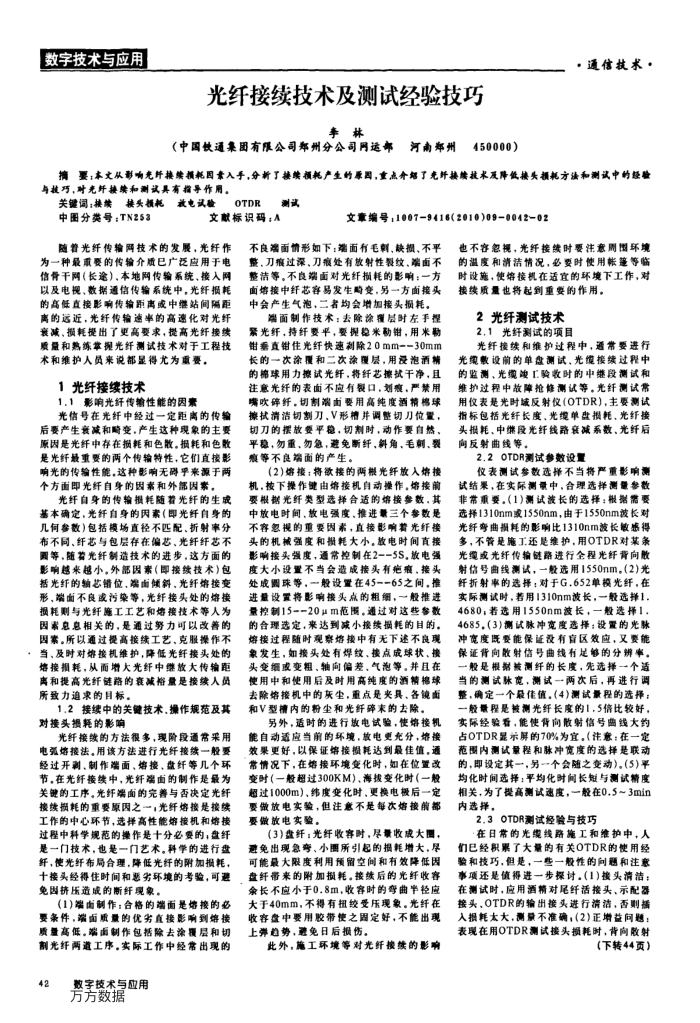

数字技术与应用
光纤接续技术及测试经验技巧
事林
（中国铁通集团有限公司郑州分公司网运部
河南郑州
450000）
·通信技求·
摘要；本文从影响光纤接续损耗因素入手，分析了接续预耗产生的原固，重点介始了光纤接续技术及降低接头损耗方法和测试中的经验与技巧，对先纤接续和测试具有指导作用。
关键调：接续接头损耗
微电文验
中图分类号：TN253
OTDR
测试
文献标识码：A
险着光纤传输网技术的发展，光纤作为一种最重要的传输介质已广泛应用于电信骨干网（长途）、本地网传输系统、接入网以及电视、数据通信传输系统中，光纤损耗的高低直接影响传输距离或中继站间隔距离的运近，光纤传输速率的高速化对光纤衰减、损耗提出了更高要求，提高光纤接续质益和熟练革光纤测试技术对于工程技术和维护人员来说都显得尤为重要，
1光纤接续技术 1.1
影响光纤传输性能的因素
光信号在光纤中经过一定距离的传输后要产生衰减和畸变，产生这种现象的主要原因是光纤中存在损耗和色败。损耗和色数是光纤最重要的两个传输待性，它们直接影响光的传输性能，这种影响无碍乎来源于两个方面即光纤自身的固素和外部因素。
光纤白身的传输摄耗随着光纤的生成基本确定，光纤自身的因素（即光纤自身的几何参数）包括模场直径不匹配、折射率分布不同、纤芯与包层存在偏芯、光纤纤芯不圆等，随着光纤制造技术的进步，这方面的影响越来越小。外部因索（即接续技术）包括光纤的轴芯错位，端面倾斜、光纤熔接变形、端面不良或污染等，光纤接头处的熔接损耗则与光纤施工工艺和熔接技术等人为素息息相关的，是通过努力可以改善的国案。所以通过提高接续工艺、克服操作不当、及时对熔接机维护，降低光纤接头处的熔接耗，从面增大光纤中继放大传输距禹和提高光纤链路的衰减裕量是按续人员所致力追求的目标。
1.2接续中的关键技术，操作规范及其对接头损耗的影响
光纤接续的方法很多，现阶段通常采用电弧熔接法。用该方法进行光纤接族一股要经过开刺、制作端面、熔接、盘纤等几个环节，在光纤接续中，光纤端面的制作是最为关键的工序。光纤端面的完善与否决定光纤按接续损耗的重要原因之一，光纤熔按是接续工作的中心环节，选择高性能熔接机和熔接过程中科学规范的操作是十分必要的，盘纤是一门技术，也是一门艺术。科学的进行盘纤，使光纤布局合理，降低光纤的附加损耗，十接头经得住时间和恶劣环境的考验，可避免固挤医造成的断纤现象。
(1)端面制作：合格的端面是熔接的必要条件，端面质量的优劣直接影响到熔接质量高低。端面制作包括除去涂覆层和切制光纤两道工序，实际工作中经常出现的
42
数字技术与应用方方数据
文章编号：1007-9416（2010）09-0042-02
不良端面请形如下；器面行毛朝、快损、不平整，刀痕过深、刀痕处有放射性裂纹、端面不整洁等。不良端面对光纤损耗的影响：一方面熔接中纤芯容易发生畸变，另一方面接头中会产生气泡，二者均会增加接头损耗。
端面制作技术：去除涂覆层时左手握紧光纤，持纤要平，要掘稳米劫钳，用米粉钳垂直钳住光纤快速利除20mm==30mm 长的一次涂覆和二次涂覆层，用浸泡酒精的棉球用力携试光纤，将纤芯擦扰干净，且注意光纤的表面不应有裂口，刘衰，严禁用嘴吹碎纤，切割端面要用高纯度酒精棉球擦执清浩切割刀、V形槽并调整切刀位置，切刀的摆放要平稳，切制时，动作要自然，平稳，勿重、勿急，避免断纤、斜角、毛刺、裂衰等不良端面的产生。
（2)熔接：将欲接的两搬光纤放入熔接机，按下操作键由熔接机自动操作，熔接前要根据光纤类型选择合适的熔接参数，其中放电时间，放电强度，推进量三个参数是不容忽视的重要因素，直接影响着光纤接头的机械强度和损耗大小，放电时间直接影响接头强度，通常控制在2--5S，放电强度大小设置不当会造成接头有疤衰，接头处成圆球等，一般设量在45-=65之间，推进量设置将影响接头点的相细，一般推进量控制15--20μm范围，通过对这些参数的合理选定，来达到减小接续损耗的目的熔接过程随时观察熔接中有无下述不良现象发生，如接头处有焊纹、接点成球状、接头变细或变粗、轴向偏差、气泡等。并且在使用中和使用后及时用高纯度的酒精棉球去除熔接机中的灰尘，重点是夹具、各镜面和V型精内的粉尘和光纤碎末的去除，
另外，适时的进行放电试验，使熔接机能自动适应当前的环境，放电更充分，熔接效果更好，以保证熔按损耗达到最佳值，通常情况下，在熔接环境变化时，如在位置改变时（一般超过300KM）、海拨变化时（一般超过1000m)、纬度变化时，更换电极后一定要做放电实验，但注意不是每次熔接前部要做放电实验，
(3)盘纤：光纤收容时，尽量收成大圈，避免出现急李、小图所引起的损耗增大，尽可能最大限度利用预留空间和有效降低因盘纤带来的附加损耗。接续后的光纤收容余长不应小于0.8m，收容时的弯曲半轻应大于40mm，不得有扭绞受压现象。光纤在收容盘中要用胶带使之固定好，不能出现上弹趋势，避免日后损伤。
此外，施工环境等对光纤接续的影响
也不容忽视，光纤接续时要注意周围环境的温度和清洁情况，必要时使用帐篷等临时设施，使熔接机在适宜的环境下工作，对接续质量也将起到重要的作用。
2光纤测试技术 2.1光纤测试的项目
光纤接续和维护过程中，通常要进行光绳数设前的单盘测试、光缆接续过程中的监测、光缆峻工验收时的中继段测试和维护过程中故障抢修测试等。光纤测试常用仅表是光时城反射仪(OTDR)，主要测试指标包括光纤长度、光单盘损耗、光纤接头报耗、中继段光纤线路衰减系数、光纤后向反射曲线等。
OTDR测试参数设置 2.2
仪表测试参数选择不当将严重影响测试结果，在实际测量中，合理选择测量参数非常重要。（1）测试波长的选择：根据需要选择1310nm或1550nm，由于1550nm波长对光纤李曲损耗的影响比1310nm波长敏感得多，不管是施工还是维护，用OTDR对某条光缆或光纤传输链路进行全程光纤背向散射信号曲线测试，一般选用1550nm，（2)光纤折射率的选择：对于G，652单模光纤，在实际测试时，若用1310nm波长，一般选择1， 4680，若选用1550nm波长，一般选择1. 4685，(3)测试脉冲宽度选择；设置的光脉冲宽度既要能保证没有盲区效应，又要能保证背向政射信号曲线有足够的分辨率。一般是根帮测纤的长度，先选择一个适当的测试脉宽，测试一两次后，再进行调整，确定一个最佳值，（4）测试景程的选择：一般量程是被测光纤长度的1，5信比较好，实际经验看，能使背向散射信号票线大约占OTDR显示屏的70%为宜。（注意：在一定范围内测试量程和脉冲宽度的选择是联动的，即设定其一，另一个会随之变动)。(5)平均化时间选择：平均化时间长短与测试精度相关，为了提高测试速度，一般在0.5~3min 内选择。
2.3
OTDR测试经验与技巧
在日常的光缆线路施工和维护中，人们已经积累了大量的有关OTDR的使用经验和技巧，但是，一些一般性的间题和注意事项还是值得进一步探讨。（1)接头清洁：在测试时，应用酒精对尾纤活接头、示配器接头，OTDR的输出接头进行清洁，否则插人损耗太大，测景不准确，（2)正增益间题：表现在用OTDR测试接头损耗时，背向败射
（下转44页：
