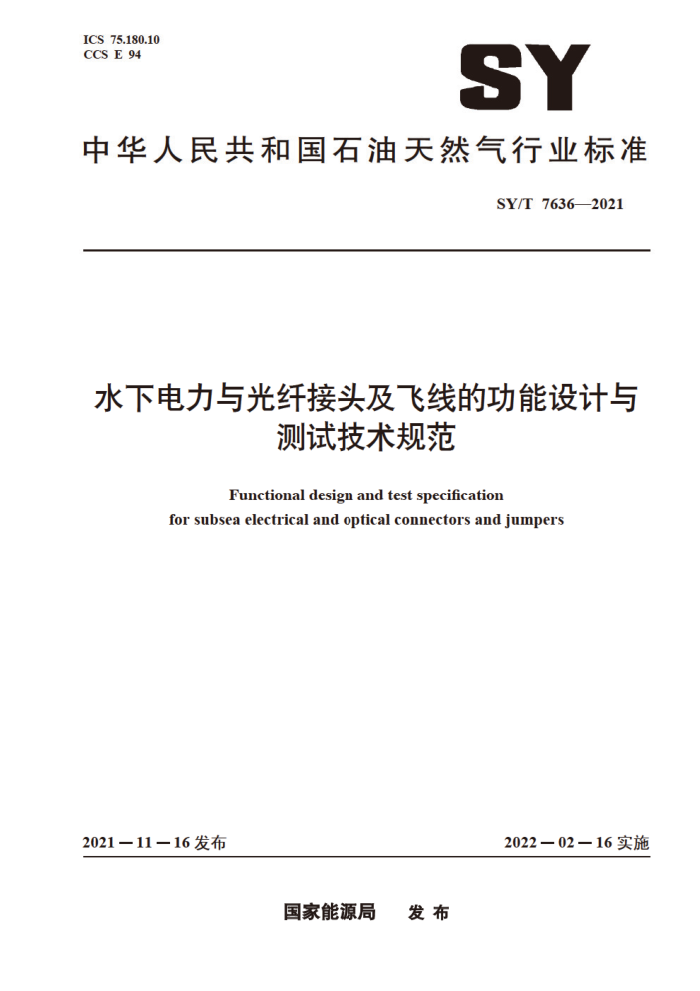

ICS 75.180.10 CCS E 94
SY
中华人民共和国石油天然气行业标准
SY/T 76362021
水下电力与光纤接头及飞线的功能设计与
测试技术规范
Functional design and test specification
for subsea electrical and optical connectors and jumpers
2021一11一16发布
2022一02一16实施
国家能源局 发布 SY/T 76362021
目 次
前言： 1范围 2规范性引用文件 3术语、定义和缩略语
Ⅱ
1
3.1术语和定义 3.2缩略语一般要求
4
4.1通则 4.2设计批准文件 5 性能参数 6设计要求
6.1 通则 6.2干预设计要求 6.3水下飞线组件要求 6.4光纤要求 7材料测试要求 7.1 通则 7.2金属材料要求 7.3聚合物和弹性材料要求 7.4其他材料要求
00
00
中
10
操作和安装要求质量鉴定试验要求 9.1 通则 9.2 质量鉴定试验综述 9.3 接头鉴定试验 9.4 软管和软管终端鉴定试验 9.5 飞线组件鉴定试验 9.6 干式对接接头和飞线组件鉴定试验 10　FAT要求 10.1 通则 10.2 最低FAT要求 湿式对接接头
8.
9
12 15 32 36 40 41 .41 44
I SY/T 76362021
10.3 最低FAT要求 干式对接接头
50 52 . 53 .54
飞线组件 ....
10.4 最低FAT要求 10.5 最低FAT要求 干式对接飞线组件 11 以太网试验和要求· 11.1 通则 11.2 SIS双绞线链路段传输和耦合参数 11.3湿式对接接头传输和耦合参数
.54 ....55 - 57 . 58 . 59 60
..
11.4SCM和传感器测试点 11.5水下链路段组件传输和耦合参数 11.6 SIS链路段电缆参考文献
:64
?
M
II SY/T 76362021
前言
本文件按照GB/T1.12020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由石油工业标准化技术委员会海洋石油工程专业标准化技术委员会提出并归口。 本文件起草单位：海洋石油工程股份有限公司、中海石油（中国）有限公司海南分公司。 本文件主要起草人：刘培林、苏锋、李斌、范玉杨、刘华建、张汝彬、张秀林、陈斌、何宁强、
杨安、杨洪庆。
?
M
III AS SY/T 76362021
水下电力与光纤接头及飞线的功能设计与测试技术规范
1 范围
本文件规定了电接头、光电混合接头和光接头及飞线组件的设计、制造、性能、材料、操作、安装、对接，测试，认证和以太网通信链路等方面的要求。
本文件适用于应用在水下生产系统中且长期暴露在海水中的深水干式或湿式水下电接头、光电混合接头和光接头及飞线组件。本文件的目标群体是在其项目中使用这些接头的技术开发、制造和交付人员，项目策划人员和项目执行者。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO/IEC11801：1995信息技术用户基础设施结构化布线（Information technologyGeneric cabling for customer premises)
IEC60060-1高压试验技术　第1部分 一般定义和试验要求（High-voltage test techniques Part 1 : General definitions and test requirements)
正EC 60270 高压试验技术局部放电测量 (High-voltage test techmiquesPartial discharge measurements) IEC60502-1额定电压1kV（U=1.2kV）至30kV（U=36kV）挤压绝缘电力电缆及其附
件第1部分：额定电压1kV（U1.2kV）和3kV（U=3.6kV）电缆[Power cableswithextruded insulation and their accessories for rated voltages from 1 kV ( U=1, 2kV) up to 30 kV (U=36kV) -Part 1 : Cables for rated voltages of 1 kV (U=1 . 2 kV) and 3 kV (U-3, 6 kV)]
IEC60721-3-2环境参数组及其严重性的分类第2节：运输（Classificationofgroupsof environmental parameters and their severities Section 2 : Transportation)
IEC60885-2电缆电气试验方法第2部分：局部放电试验（Electricaltestmethodsforelectric cablesPart 2 : Partial discharge tests)
EC61300-3-4光纤连接器件和无源器件基本试验和测量程序第3-4部分：检查和测量衰减 (Fiber optic intercommecting devices and passive components Basic test and measurement procedures Part 3-4 : Examinations and measurements Attenuation)
IEC61300-3-6光纤互连装置和无源元件基本试验和测量程序第3-6部分：试验和测量 回波损耗 (Fiber optic intercommecting devices and passive componentsBasic test and measurement procedures—Part 3-6 : Examinations and measurements— Return loss)
ITU-T G.671光学元件和子系统的传输特征（Transmission characteristic of optical components and subsystems)
ITU-T L.12 光纤接头(Optical fibre splices） ANSI/TIA/EIA-568-A ：1995商业建筑电信电缆标准(Commercial building telecommunications
1 SY/T 76362021
cabling standard)
API 17F水下生产控制系统 (Subsea production control systems) ASTM D903：1998黏合剂剥离强度的标准试验方法（Standard test methods for peel or stripping
strength of adhesive bonds)
ASTM D1141 ： 1998替代海水制备的标准实施规程(Standard practice for the preparation of substitute ocean water)
ASTMD3164-03用拉伸负荷法测定胶黏剂黏结塑料搭接接头剪切强度特性的标准试验方法 (Standard test method for determining strength of adhesive bonded plastic lap-shear sandwich joints in shear by tension loading)
ASTMD4566远程通信电线和电缆用绝缘体和套管的电气性能特性的标准试验方法（Standardtest methods for electrical performance properties of insulations and jackets for telecommunications wire and cable)
EN 10204金属制品检验文件类型(Metallic productsTypes of inspection documents) IEEESA802.3IEEE以太网标准第二节第25条物理介质相关（PMD）子层和基带介质
100BASE-TX 型 [IEEE Standard for Ethemnet Section Two-Clause 25 Physical medium dependent (PMD) sublayer and baseband mediumType 100BASE-TX]
NORSOK M-001材料选型（Materials selection NORSOK M-630管道材料数据表和元件数据表（Material data sheets and element data sheets for
piping)
NORSOK M-710非金属密封材料和制造商的资格（Qualification of non-metallic sealing materials and manufactures)
TIA/ELATSB67非屏蔽双绞线布线系统的现场测试传输性能规范（Transmission performance specifications for field testing of unshielded twisted-pair cabling systems)
1
3术语、定义和缩略语 3.1术语和定义
下列术语和定义适用于本文件，
3.1.1
外部串扰 alien crosstalk 近端相邻链路段之间耦合干扰信号的计量。
3.1.2
延迟偏差delay skew 电缆组件中任意两对之间传输延迟的差值。
3.1.3
干式对接接头dry-mate connectors 设计为非水下插拔的接头。
3.1.4
远端串扰损耗 far-end crosstalk loss 从近端发射器到另一个远端检测到的耦合干扰信号损失，并与传输信号的电平有关。
3.1.5
插入损耗insertion loss 在发射器和接收机之间插人一个组件、链路或通道所造成的信号损失（通常称为衰减）。
2
